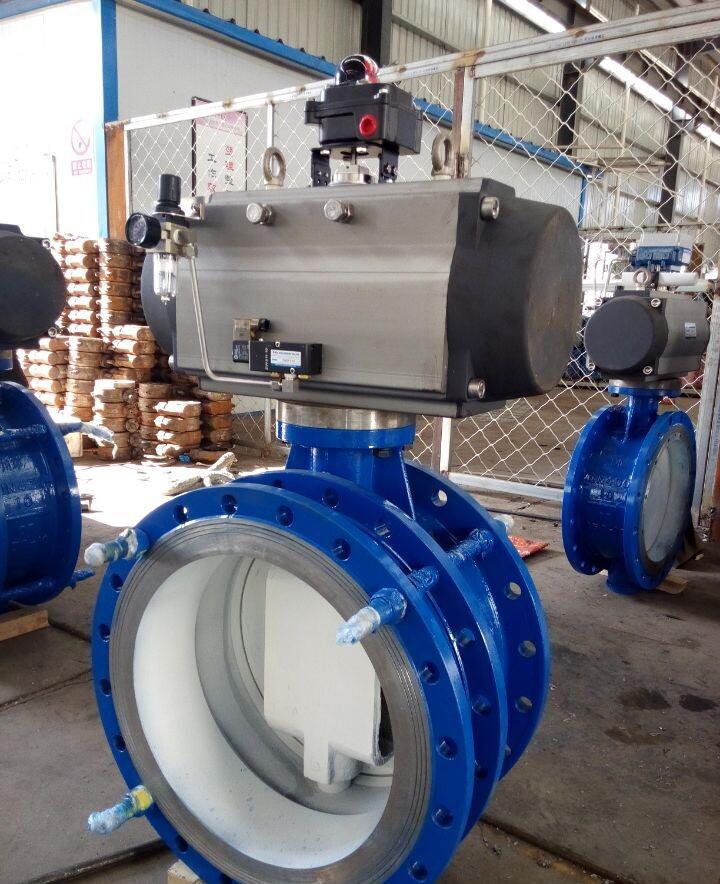

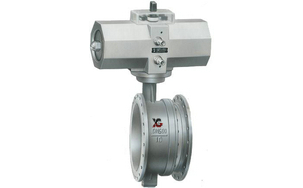

气动伸缩蝶阀

更新时间:2021/9/9

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,气动伸缩蝶阀售前、售中、售后专业服务。

  产品名称: 气动伸缩蝶阀   产品型号: SD643H
  驱动方式: 气动,电动,手动   连接形式: 法兰
  结构形式: 双偏心   密封结构: 金属硬密封,软密封 可选
  压力范围: 1.0MPa-1.6Mpa   公称通径: DN50~1000
  常用材质: 铸铁,WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

气动伸缩蝶阀应用范围
气动法兰式伸缩蝶阀在一定范围内可轴向伸缩,也能在一定的角度范围内克服管道对接不同轴而产生的偏移,能极大的方便阀门管道的安装与拆卸。适用在食品、饮料、医药纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
气动伸缩蝶阀采用标准:法兰连接尺寸 GB4216.4-84;GB9115.8-8
结构长度GB12221-89
压力试验GB/T13927-92;ZBJ16006-90



技术参数

公称通经DNmm

501000

501000

公称压力PNMPa

0.6

1.0

1.6

密封试验(MPa

0.66

1.1

1.76

强度试验(MPa

0.9

1.5

2.4

适用温度

软密封

X:-40℃~90;XF:-20℃~200

硬密封

碳钢:-29℃~425℃不锈钢-40℃~650

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

零件材质

零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

橡胶、聚四氟、聚内脂、不锈钢

阀杆

2Cr13、不锈钢、铬钼钢

伸缩管

铸铁、铸钢、不锈钢、铬钼钢

填料

柔性石墨

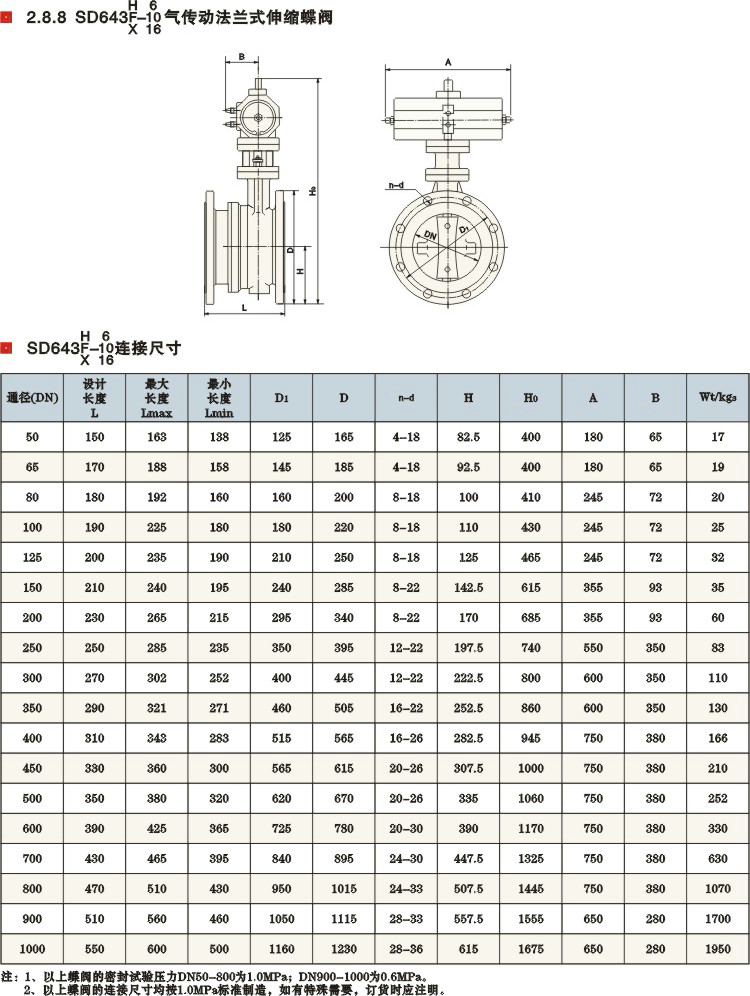

气动伸缩蝶阀相关尺寸图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

相关产品:电动伸缩蝶阀 更多相关产品:双向蝶阀
