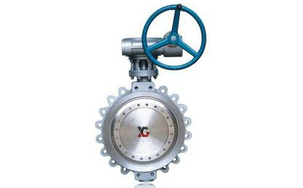

美标蝶阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,美标蝶阀售前、售中、售后专业服务。

  产品名称: 美标蝶阀   产品型号: 815,830
  驱动方式: 蜗轮传动,电动,气动   连接形式: 对夹式,法兰式
  结构形式: 三偏心   密封结构: 金属硬密封
  压力范围: 150LB-2500LB   公称通径: 2
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

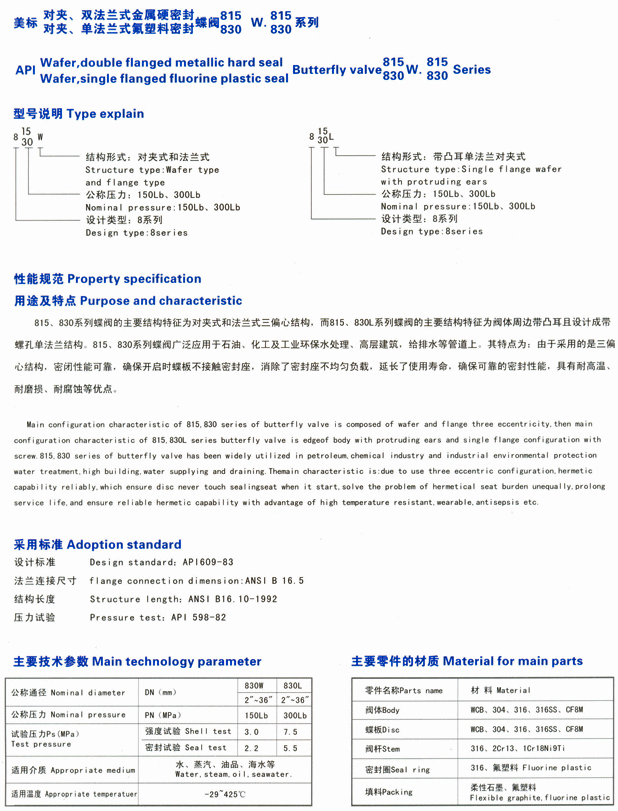

815、830美标蝶阀,美标法兰式蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815、830L系列蝶阀的主要结构特征为阀体周边带凸而且设计成带螺孔单法兰结构,815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑,给排水等管道上。

美标蝶阀,美标法兰式蝶阀其特点为:
由于采用的是三偏心结构,密闭性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。

设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992

压力试验: API 598-82

采用标准
设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992
压力试验:API 598-82

主要技术参数

公称通径
DN(mm)
830W
830L
2"~36"
2"~36"
公称压力
PN(Mpa)
150Lb
300Lb
试验压力
强度试验
3.0
7.5
密封试验
2.2
5.5
适用介质
水、蒸汽、油品、海水等
适用温度
-29℃~425℃

主要零件材质

零件名称
材料
阀体
WCB、304、316、316SS、CF8M
蝶板
WCB、304、316、316SS、CF8M
阀杆
316、2Cr13、1Cr18Ni9Ti
密封圈
316、氟塑料
填料
柔性石墨、氟塑料

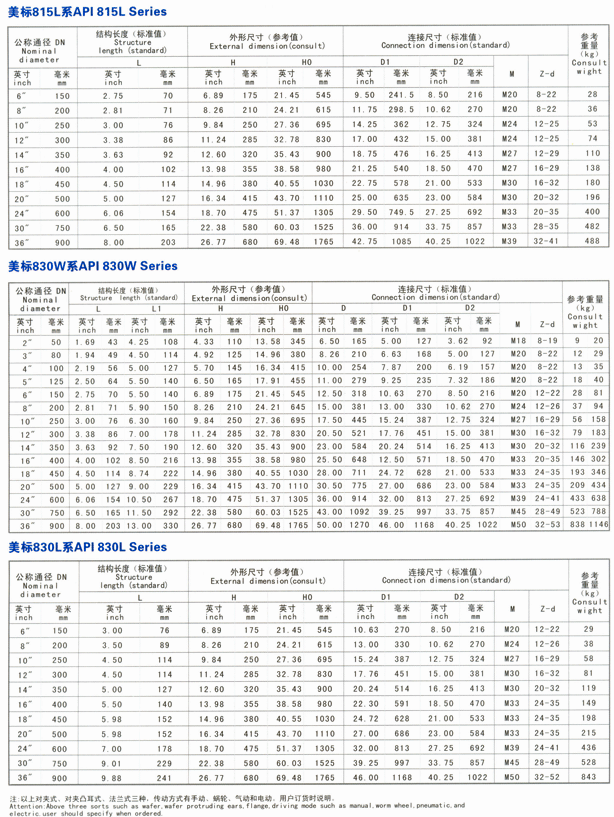

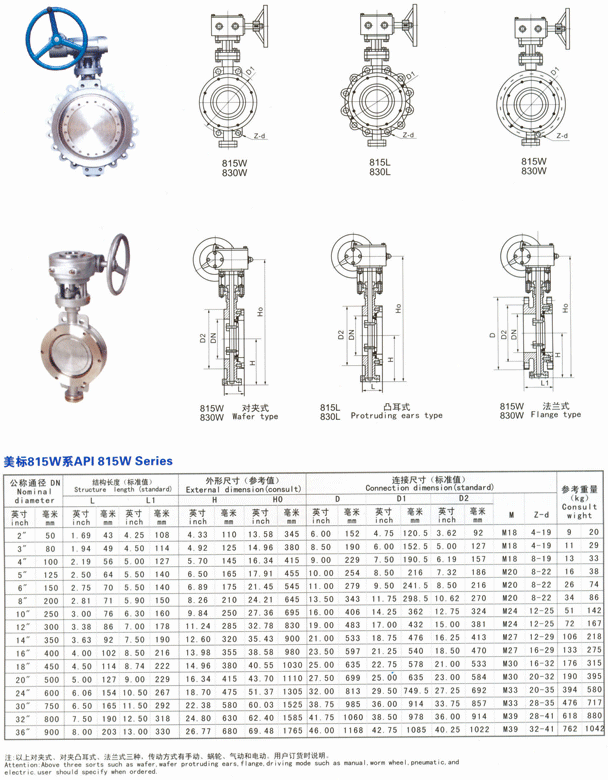

美标蝶阀,美标法兰式蝶阀相关尺寸图:
