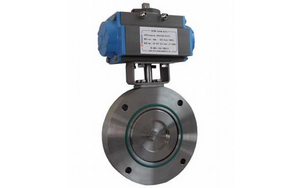

气动真空蝶阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,气动真空蝶阀售前、售中、售后专业服务。

  产品名称: 气动真空蝶阀   产品型号: GIQ
  驱动方式: 气动,电动,手动   连接形式: 对夹法兰
  结构形式: 中线   密封结构: 软密封
  压力范围: 1.0MPa-1.6Mpa   公称通径: DN32-1200
  常用材质: WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动。高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。气动高真空蝶阀可选配反馈信号装置及电气阀门定位器。

气动高真空蝶阀主要零件材料
阀体、阀盖、阀杆:碳钢或不锈钢
密封圈:NBR、氟橡胶。

高真空气动蝶阀主要技术性能
适用范围: 105 ~1.3×10-4 Pa
阀门漏率: ≤1.3×10-4 Pa.L/S
适用温度: -25~+80℃(NBR);-30~+150℃(氟橡胶)
安装方向: 任意

气动高真空蝶阀技术参数:
适用范围(Pa) 10(5)~1.3×10(-5 )
阀门漏率(Pa.L/S) ≦1.3×10-6
介质温度(℃) -25~80(NBR)
-30~150(PTFE)
安装位置 任意
法兰标准 JB919;GB6070
 气源压力(Mpa) 0.4~0.8
电源电压 标准出厂:AC220V/50Hz
特殊指定:AC220V;DC24V;DC12V
信号反馈及防爆配件 标准出厂:AC220V/50Hz
特殊指定:限位信号反馈开关
隔爆信号反馈开关
防爆电磁阀线圈
智能型定位器(4~20mA)
气缸可选 标准出厂:双作用式
特殊指定:单作用式;常开或常闭
气动高真空蝶阀主要材料表:
NO. PART NAME MATERIAL
1 本体BODY A351 Gr.CF8
2 阀瓣/DISC A351 Gr.CF8
3 阀杆/STEM A351 Gr.CF8
4 阀座/TEFLON SEAT PTFE

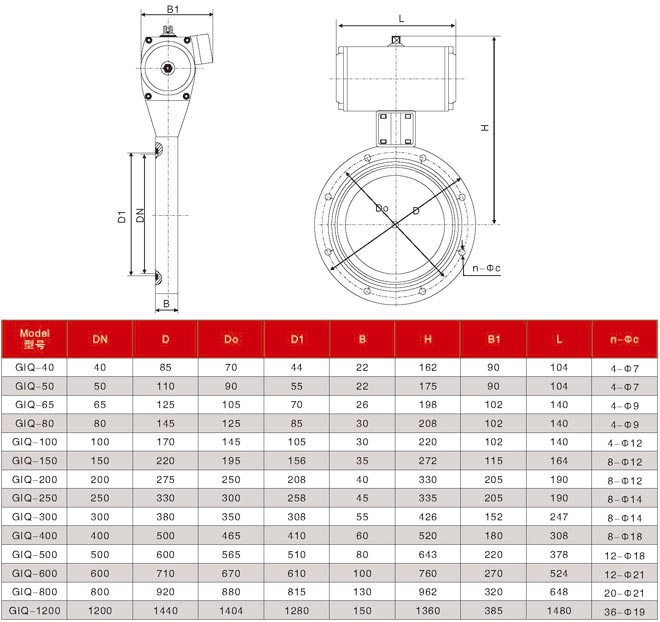

 气动高真空蝶阀外形及连接尺寸(mm)(JB919)

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

相关产品:真空蝶阀 更多相关产品:电动真空蝶阀
