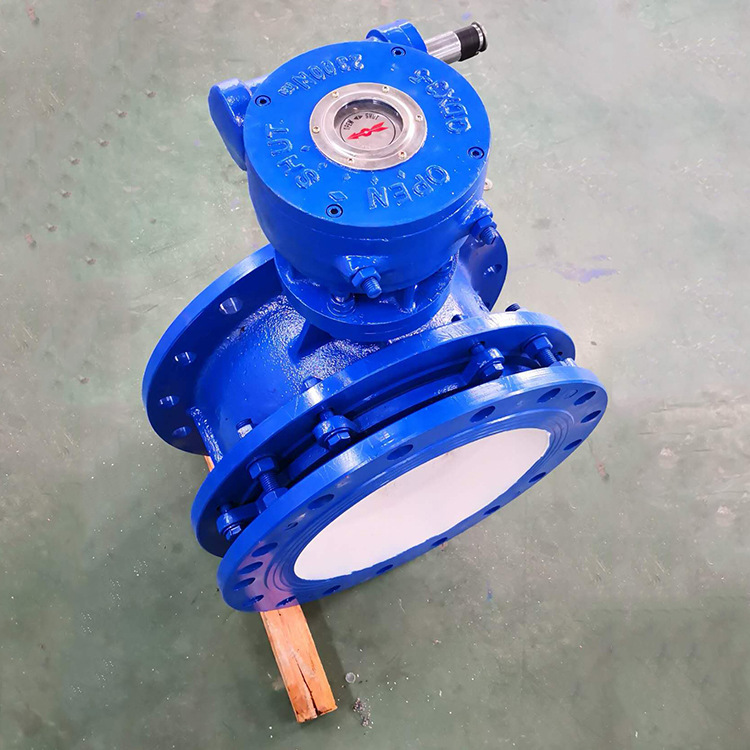

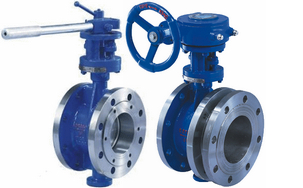

伸缩蝶阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,伸缩蝶阀售前、售中、售后专业服务。

  产品名称: 伸缩蝶阀   产品型号: SD343H
  驱动方式: 手动,涡轮,电动,气动   连接形式: 法兰
  结构形式: 中线,双偏心   密封结构: 软密封,硬密封
  压力范围: 1.0MPa-1.6Mpa   公称通径: DN50~2000
  常用材质: WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

伸缩蝶阀主要技术参数:
手动伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等广泛地应用。伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。 此阀一般水平安装。

产品特点1、结构,设计灵活,重量轻,省力,启闭迅速。
2、手动伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,还能为维修阀门安装更换提供方便。
3、密封部位可调节更换,密封性能可靠。

 性能参数

工作压力(MPa) 0.6 1.0、1.6、2.5
适用温度(℃) 橡胶密封≤80℃ 适用温度(℃) 金属硬密封≤425℃
适用介质 水、污水、油品、空气等 适用介质 水、蒸汽、污水、油品、空气等
材料 阀体 灰铸铁 铸钢、不锈钢 球墨铸铁
蝶板 球墨铸铁(表面处理) 球墨铸铁、不锈钢 球墨铸铁
阀杆 2Cr13 不锈钢、碳素钢 铬不锈钢

技术参数

公称通径 DN(mm) 50~2200
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤80℃~425℃
适用介质 空气、水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

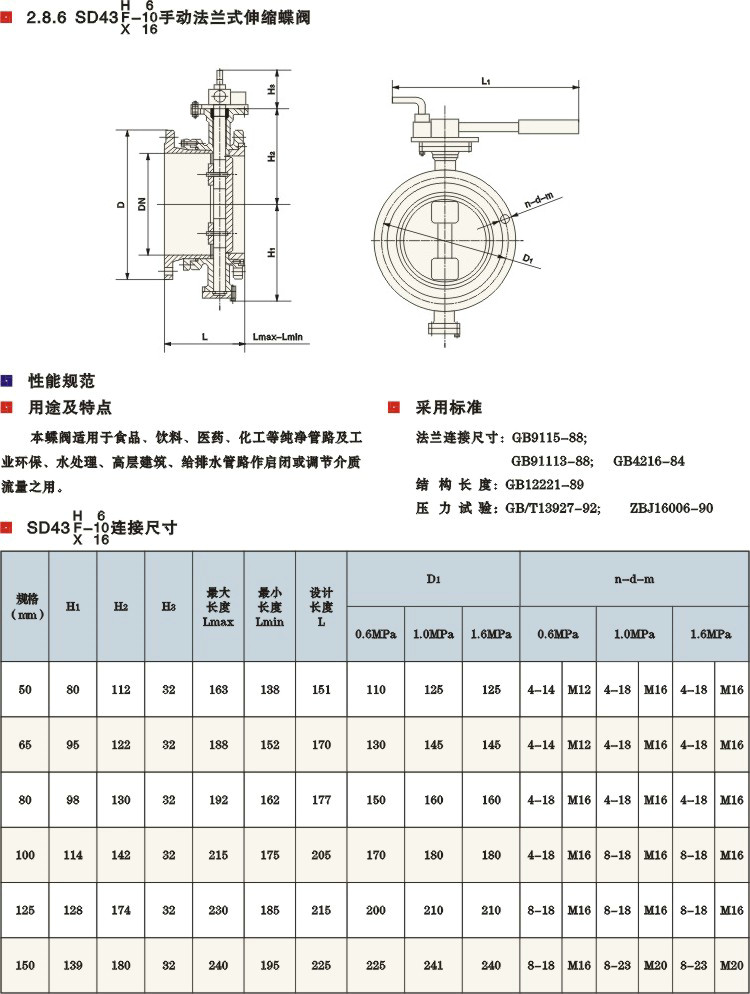

伸缩蝶阀相关尺寸图:
