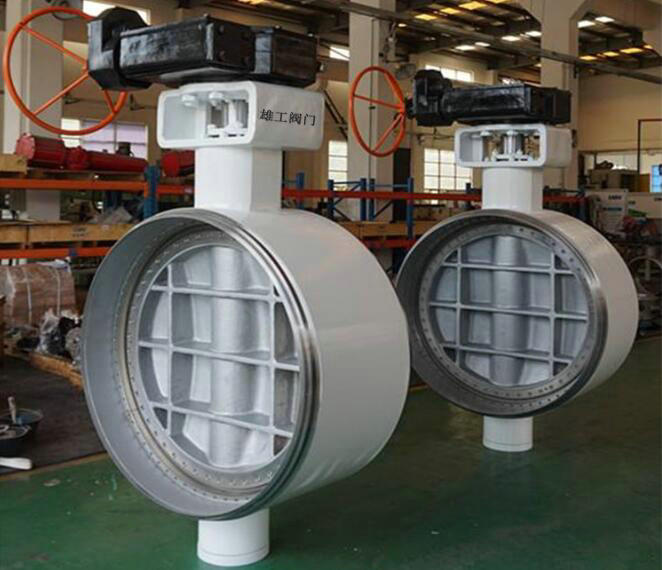

焊接式金属硬密封蝶阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,焊接式金属硬密封蝶阀售前、售中、售后专业服务。

  产品名称: 焊接式金属硬密封蝶阀   产品型号: D363H
  驱动方式: 涡轮,电动,气动   连接形式: 焊接式
  结构形式: 三偏心   密封结构: 金属硬密封
  压力范围: 1.6MPa-4.0MPa   公称通径: DN100-1400
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

焊接式蝶阀,焊接式金属硬密封蝶阀用途及特点特
焊接式蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下:
1、结构紧凑、体积小、重量轻、操作灵活、使用方便;
2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏:
3、此阀无法兰,对管道的保温包扎带来很大方便和美观;
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
· 传动型式
蜗轮传动、气动传动、电动传动。
·焊接式蝶阀采用标准
焊接尺寸:GBl2224;ANSI B16.25;DIN2559
结构长度:GB/T12221-1989;APl609
压力试验:GB/Tl3927-1992;APl598

焊接式蝶阀,焊接式金属硬密封蝶阀主要技术参数

公称通径 DN(mm) 50~700
公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
试验压力Ps(MPa) 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸气、油品、酸类腐蚀性等。
适用温度 碳钢 :-29℃~425℃ 不锈钢:-40℃~600℃

主要零件材料

零件名称 材料
阀体 铸钢、不锈钢、铬钼钢及特殊材料
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢及特殊材料
密封圈 不锈钢、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 柔性石墨

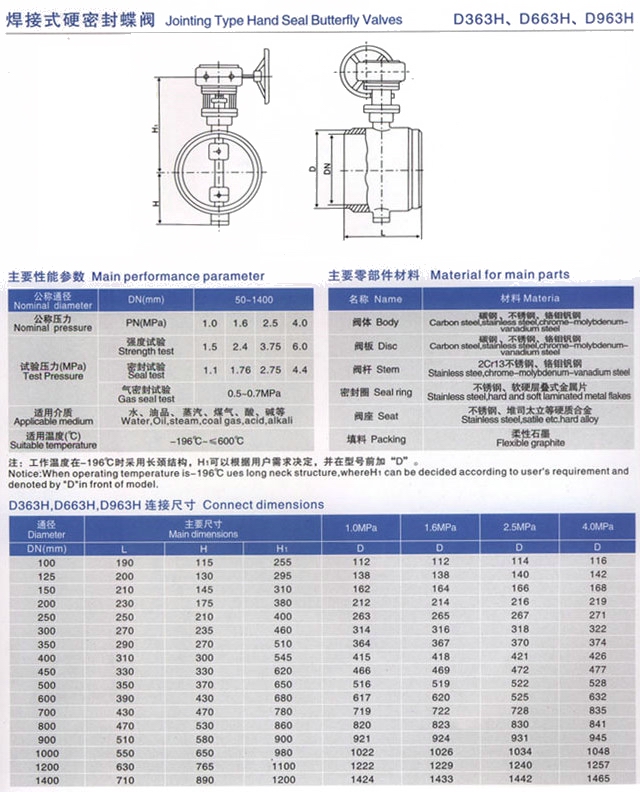

焊接式蝶阀,焊接式金属硬密封蝶阀相关尺寸图:
