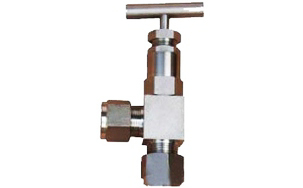

卡套角式针型阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,卡套角式针型阀售前、售中、售后专业服务。

  产品名称: 卡套角式针型阀   产品型号: J94W
  驱动方式: 手动   连接形式: 卡套
  结构形式: 角式   密封结构: 锥面密封
  压力范围: 1.6MPa-32.0MPa   公称通径: DN3-15
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

卡套角式针型阀,J94W卡套角式针型阀本司生产的钢制双卡套式管接头具有连接牢﹑耐压能力高﹑密封性能好,安装检修方便﹑工作安全可靠等特点。

公称压力:0.6Mpa﹑32Mpa适用温度≤180℃≤470℃

适用介质:油﹑水﹑气等非腐蚀性或有腐蚀性介质。

产品选料:全部锻造体构造。

制造材料:WCB﹑SUS304﹑SUS316。

卡套角式针型阀,J94W卡套角式针型阀性能规范

J94W/H卡套角式针型阀的设计制造:GB/T 12224-1989,JB/T 7747-1995,连接形式:卡套式,结构特征:锥螺纹密封,阀门检验和试验:GB/T 13927-1992。

卡套角式针型阀,J94W卡套角式针型阀试验标准(单位Unit:MPa)


试验项目TESTITEM
压力值PRESSURE VALVE
公称压力 Nominal Pressure 6.4
壳体试验 Shell Test 9.6
密封试验 Test 7.0
气压试验 Air Pressure Test 0.9
适用温度 Suitable Temperatue ≤180℃≤470℃
适用介质 Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods

卡套角式针型阀,J94W卡套角式针型阀型号与零部件材质


型号
TYPE
阀体
BODY
接头
TIE-IN
阀杆
VALVE HANDLE
螺帽
SCREW CAP
填料
PACKING
J91H-64 20# 20# 2Cr13 20# 柔性石墨、四氟
Leslble graphite
J91W-64P 304SS 304SS 304SS 304SS 柔性石墨、四氟
Leslble graphite
W91W-64R 316SS 316SS 316SS 316SS 柔性石墨、四氟
Leslble graphite

卡套角式针型阀,J94W卡套角式针型阀外型与连接尺寸


Do
D1 L H
Φ8 Φ70 38 92
Φ10 Φ70 38 92
Φ12 Φ70 39 92
Φ14 Φ70 40 94
Φ18 Φ80 42 100



相关产品:卡套针型阀 更多相关产品:M364W三阀组
