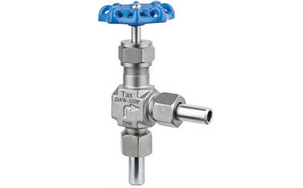

外螺纹角式针型阀,J24W/H外螺纹角式针型阀产品介绍：
是一种可以调整的阀门用途，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
外螺纹角式针型阀,J24W/H外螺纹角式针型阀应用规范
2、连接形式：对焊式管接头；内螺纹连接
3、结构特征：锥面密封；浮动阀瓣;直角式通道
4、阀门检验和试验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
外螺纹角式针型阀,J24W/H外螺纹角式针型阀主要零件材料
零件名称Part name |
阀体、阀盖Body,Bonnet |
阀杆、阀瓣Stem,Disc |
填料Packing |
J24W-160P-DN3 |
铬镍不锈刚 |
不锈钢 |
PTFE、柔性石墨 |
J24W-320P-DN6 |
优质碳钢 |
铬镍不锈钢 |
PTFE、柔性石墨 |
外螺纹角式针型阀,J24W/H外螺纹角式针型阀主要性能规范
型号Type |
公称压力(MPa) |
试验压力PS(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
壳体 |
密封（液） |
密封（气） |
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
液化石油气水、油品等 |
J24W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |

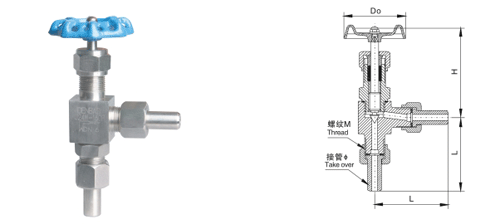

外螺纹角式针型阀,J24W/H外螺纹角式针型阀主要外形及连接尺寸(mm)
型号 |
公称直径DN(mm) |
尺寸 |
重量(Kg) |
L1 |
Do |
D2 |
H |
H1 |
D1 |
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
170 |
14 |
3 |
1.0 |
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
170 |
14 |
6 |
1.0 |
