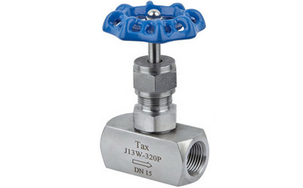

内螺纹针型阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,内螺纹针型阀售前、售中、售后专业服务。

  产品名称: 内螺纹针型阀   产品型号: J13W
  驱动方式: 手动   连接形式: 螺纹
  结构形式: 热锻压阀体   密封结构: 锥面密封
  压力范围: 1.6MPa-32.0MPa   公称通径: DN6-40
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

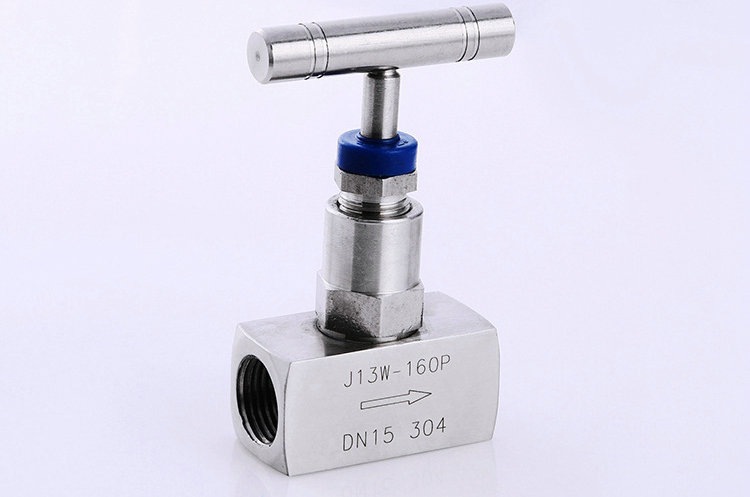

内螺纹针型阀,J13W内螺纹针型阀采用锻管连接和螺纹连接,适用燃气设备容器连接压力表测量配套等其它燃气管路上。密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。

J13W内螺纹针型阀工作压力:1.6~32MPa(MPa)
工作温度:≤425(℃)
使用介质:水、油品、液化石油气、蒸汽等。

J13W内螺纹针型阀主要零部件材料


零件名称Part name
阀杆、阀盖Stem, Bonnet 阀杆、阀瓣Stem, Disc 填料Packing
J13W-16P 铬镍不锈钢
Cr,Ni Stainless steel
铬镍不锈钢
Cr,Ni Stainless steel
PTFE、柔性石墨
PTEF,Soft graphite
J13W-160、J13W-40 优质碳钢
High grade carbon steel
优质碳钢
High grade carbon steel

内螺纹针型阀,J13W内螺纹针型阀主要性能规范


型号
Type
公称压力(MPa)
Nominal Pressure
试验压力PS(MPa)Test pressure 工作压力(MPa)
Working Pressure
工作温度(℃)
Working Temperature
适用介质
Suitable
壳体
Shell
密封(液)
Seal
密封(气)
Seal
J13W-16 1.6 2.4 1.76 0.6 1.6 P≤540℃ 液化石油气水、酸、
蒸汽、油品等
Petroleum gas Water,Asic,Steam, Oil etc.
J13W40P 4.0 6.0 4.4 0.6 4.0
J13W-160 16.0 24.0 17.6 0.6 16.0 C≤425℃
J13W-320P 32.0 48.0 35.2 0.6 32.0

内螺纹针型阀,J13W内螺纹针型阀主要外型及连接尺寸


公称直径DN(mm)
Nominal diameter
管螺纹G
Sourceioint
尺寸Dimensions 重量(Kg)
Weight
Do L H H1 d
6 1/4 60 55 90 100 4 0.63
10 3/8 60 60 92 102 5 0.65
15 1/2 65 65 97 107 6 0.8
20 3/4 80 80 109 121 8 1.07
25 1 100 90 122 132 10 1.8
32 11/4 140 128 180 191 15 5.0
40 11/2 160 148 200 215 18 7.2


相关产品:外螺纹针型阀 更多相关产品:外螺纹角式针型阀
