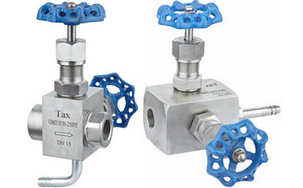

GMJ11F-250I高密封取样阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,GMJ11F-250I高密封取样阀售前、售中、售后专业服务。

  产品名称: GMJ11F-250I高密封取样阀   产品型号: GMJ11F/H
  驱动方式: 手动   连接形式: 连接
  结构形式: 浮动阀瓣   密封结构: 硬软双密封副
  压力范围: PN250   公称通径: M20х1.5 ,G1/2
  常用材质: 不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀结构形式

1、取样用截止阀通过外加取样排放装置,保证了管路中压力表的正确安装使用,达到了放空、取样的目的。具有一阀两用的功能。
2、该阀密封结构为硬软双质密封设计。密封面避开了介质的直接冲刷。
3、本阀广泛用于油田、化工、轻工、电力。冶金等装置的自控系统中。



GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀应用规范

1、设计制造:GB/T  12224-1989;JB/ T  7747-1995
2、连接形式:内螺纹连接
3、结构特征:硬软双密封副;浮动阀瓣
4、阀门检验和试验:GB/T  13927-1992
5、材料:碳钢按GB/T  12228-1989的规定
                 不锈钢GB/T    1220-1989的规定

GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀性能规范

单位:MPa

试验项目
压力值
公称压力
25
壳体试验
37.5
密封试验
27.5
气压试验
15
适用温度
≤180℃
适用介质
水、蒸气、油品等

GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀主要零件材料

型 号 阀体 接头 阀杆 螺帽 填料
GMJ11F/H-250Ⅱ 20# 20# 2Cr13 20# PTFE
GMJ11F/H-250PⅡ SS304 SS304 SS304 SS304
1151-160P SS304 SS304 SS304 SS304

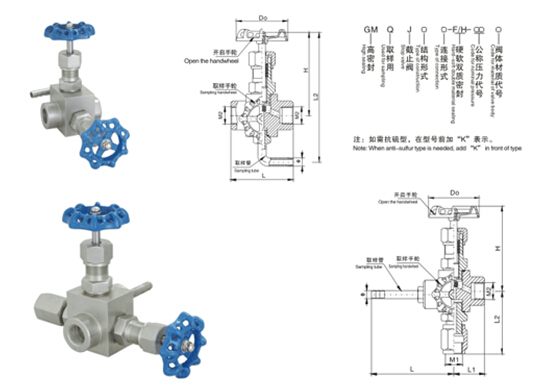

GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀主要外形尺寸


规 格 M1 M2 φ L L1 H Do 重量(kg)
DN6 M20×1.5 G1/2 φ10 70 153 110 63 2.9



相关产品:多功能取样阀 更多相关产品:压力表三通阀
