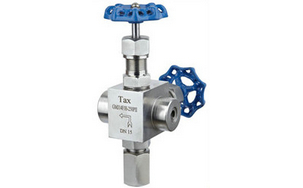

GMJ14F高密封取样阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,GMJ14F高密封取样阀售前、售中、售后专业服务。

  产品名称: GMJ14F高密封取样阀   产品型号: GMJ14F/H
  驱动方式: 手动   连接形式: 管接头内螺纹连接
  结构形式: 直角式   密封结构: 硬软双密封
  压力范围: PN250   公称通径: M20х1.5 ,G1/2
  常用材质: 碳钢,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

GMJ14F/H高密封取样阀一、应用规范
1、 设计制造
GB/T 12224-1989
JB/T   7747-1995
2、连接方式:管接头内螺纹连接
3、结构特征:
硬软双密封副;浮动阀瓣;直角式通道
4、阀门检验和试验:
   GB/T 13927-1992
5、材料:
碳钢按: GB/T 12228-1989的规定
不锈钢:GB/T   1220-1989的规定



二、 性能规范
公称压力:25Mpa
适用温度:≤180℃
适用介质:水、蒸汽、油品等

三、 主要零件材料
型号
阀体
接头
阀杆
螺帽
填料
GMJ14F/H-250
20#
20#
2Cr13
20#
PTFE
GMJ14F/H-250P
SS304
SS304
SS304
SS304

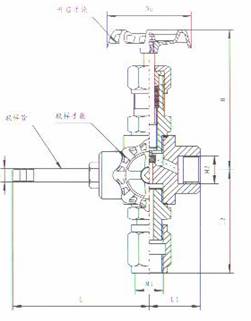

四、 主要外形尺寸

规格
M1
M2
Ф
L
L1
H
Do
重量(kg)
DN6
G1/2
M20х1.5
Ф10
70
153
110
63
1.5
:型号编制与结构说明参考GMJ11/H-250Ⅱ取样阀
