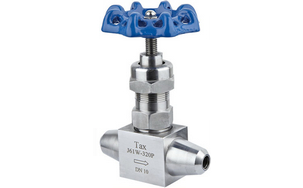

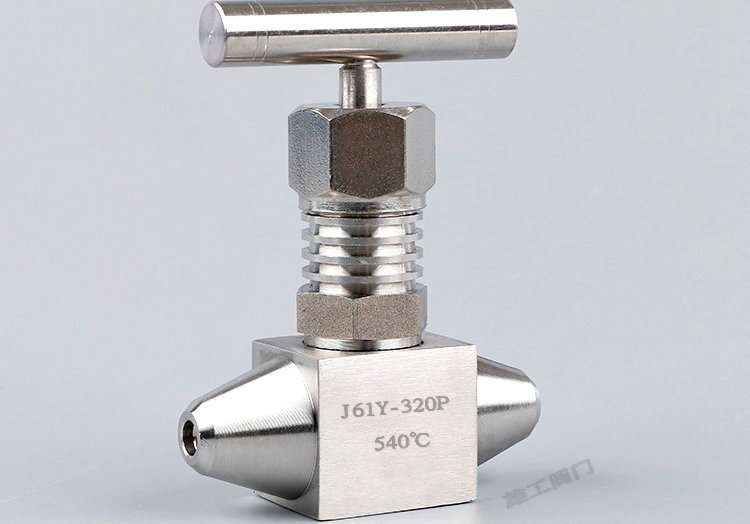

高温高压针型阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,高温高压针型阀售前、售中、售后专业服务。

  产品名称: 高温高压针型阀   产品型号: J61Y/J63Y
  驱动方式: 手动   连接形式: 焊接,螺纹
  结构形式: 热锻压阀体   密封结构: 锥面密封
  压力范围: 1.6MPa-32.0MPa   公称通径: DN6-32
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

高温高压针型阀,J61Y/J63Y高温高压针型阀结构形式

1、本阀采用上螺纹阀杆结构,避免了介质与阀杆螺纹的直接接触。
2、采用硬质钴铬钨合金钢球阀瓣,大大提高了阀瓣在高温工况的材质硬度,且介质冲刷时阀瓣做三维旋转,显著提高了阀瓣抗苛刻工况冲蚀的性能,解决了密封面内漏问题。
3、此阀主要应用电站一次门蒸气和热循环水等处。

高温高压针型阀,J61Y/J63Y高温高压针型阀应用规范

1、设计制造:GB/T  12224-1989;JB/T 3595-2002
2、连接形式:对焊式连接
3、结构特征:锥面浮动阀瓣;球面密封;上阀杆螺纹
4、阀门检验和试验:JB/T9092-1999
5、材料:碳钢按GB/T  12228-1989的规定
                不锈钢GB/T    1220-1989的规定

高温高压针型阀,J61Y/J63Y高温高压针型阀主要零件材料

零件名称

阀杆、阀盖、螺栓

阀杆、阀瓣密封圈

填料

垫片

手柄

J61Y-170V

铬镍不锈钢

不锈钢

PTFE、柔性石墨

橡胶石棉板

优质碳钢

主要性能参数

型号

公称压力
(MPa)

试验压力PN(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

壳体

密封
(液)

密封
(气)

J61Y-170V

24.0

7.0

17.6

0.6

17.0

V≤570℃

电站、石油气、水、油品等


FJ61Y-160p

24.0

16.0

17.6

0.6

16.0

P≤350℃

T61Y-320

24.0

16.0

17.6

0.6

16.0

C≤350℃

24.0

16.0

17.6

0.6

16.0

C≤350℃

相关产品:焊接式针型阀 更多相关产品:卡套针型阀
