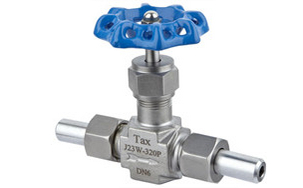

外螺纹针型阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,外螺纹针型阀售前、售中、售后专业服务。

  产品名称: 外螺纹针型阀   产品型号: J21W
  驱动方式: 手动   连接形式: 外螺纹,卡套式
  结构形式: 热锻压阀体   密封结构: 锥面密封
  压力范围: 1.6MPa-32.0MPa   公称通径: DN6-25
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

外螺纹针型阀,J21W外螺纹针型阀主要技术参数:
J21W外螺纹针型阀是仪表测量管路系统中重要组成部分,作开启或切断管道通路用。适用介质液化石油气水、酸、蒸汽、油品等。

外螺纹针型阀工作温度:
PTFE 填料:-54°C 至 232°C (-65°F 至 450°F)
石墨填料:-54°C 至 649°C (-65°F 至 1200°F)
流量孔通径:0.157 in. (4.0 mm),CV:0.35
上下阀杆设计,上阀杆螺纹滚丝成形,比车加工螺纹更具有硬度和光洁度,不易咬死,下阀杆表面经抛光硬化(高端化定制)

上阀杆螺纹的润滑脂与系统介质隔离
非旋转的下阀杆上下运动代替螺纹升降,减少每个
行程对填料的磨擦,减少阀座和阀头之间的咬合
 手柄采用不锈钢304手柄,外表美观,使用寿命长
每只阀门在出厂前均以额定工作压力的氮气进行密封测试

 外螺纹针型阀,J21W外螺纹针型阀零部件

零件名称

阀杆、阀盖

阀杆、阀瓣

填料

J21W-16P

铬镍不锈钢

铬镍不锈钢

PRFE、柔性石墨

J21W-40J23W-160

优质碳钢

铬不锈钢

外螺纹针型阀,J21W外螺纹针型阀主要性能规范

型号

公称压力(MPa

试验压力(MPa

工作压力(MPa

工作温度(

适用介质

壳体

密封(液)

密封(气)

J21W-16

1.6

2.4

1.76

0.6

1.6

P≤200℃

液化石油气水、油品等

J21W-40P

4.0

6.0

4.4

0.6

4.0

J21W-160

16.0

17.6

17.6

0.6

16.0

C≤425℃

J21W-320P

32.0

48.0

35.2

0.6

32.0

外螺纹针型阀,J21W外螺纹针型阀主要外形及连接尺寸

公称直径(mm



重量(Kg

D0

D1

D2

L

H1

H2

M

6

70

14

6

135

96

106

20×1.5

0.8

10

80

18

10

156

115

125

24×1.5

1.1

15

100

22

15

180

122

132

30×2

2.0

20

110

28

18

185

156

166

36×2

3.0

25

140

33

22

185

169

180

42×2

3.2



售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
