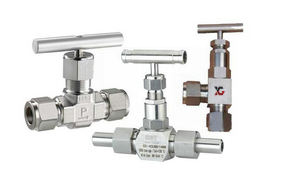

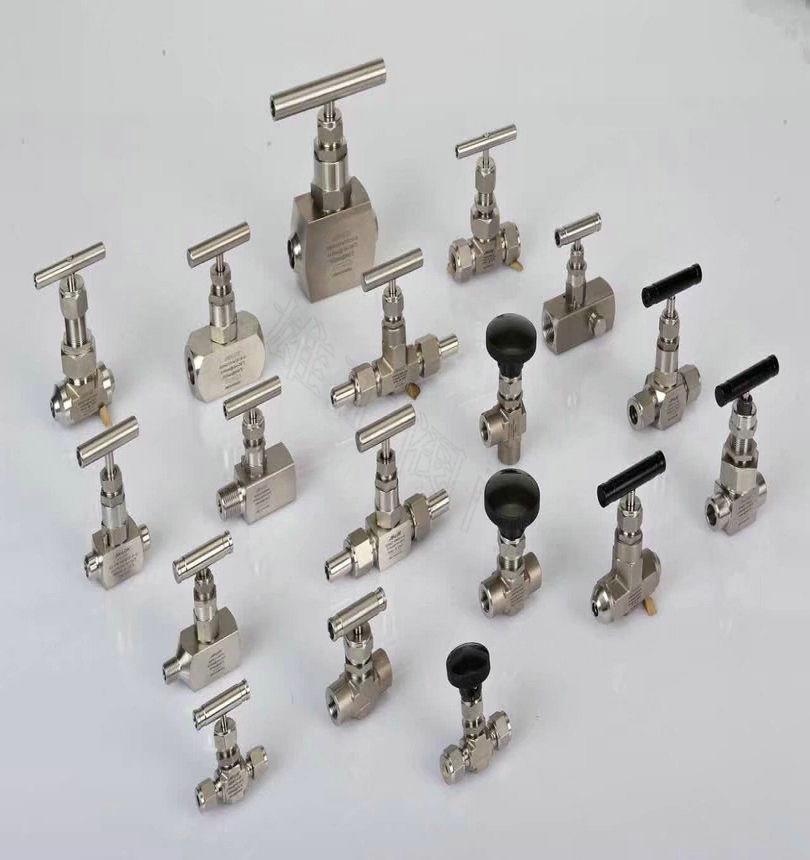

卡套针型阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,卡套针型阀售前、售中、售后专业服务。

  产品名称: 卡套针型阀   产品型号: J91W
  驱动方式: 手动   连接形式: 卡套
  结构形式: 热锻压阀体   密封结构: 锥面密封
  压力范围: 1.6MPa-32.0MPa   公称通径: DN3-12
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

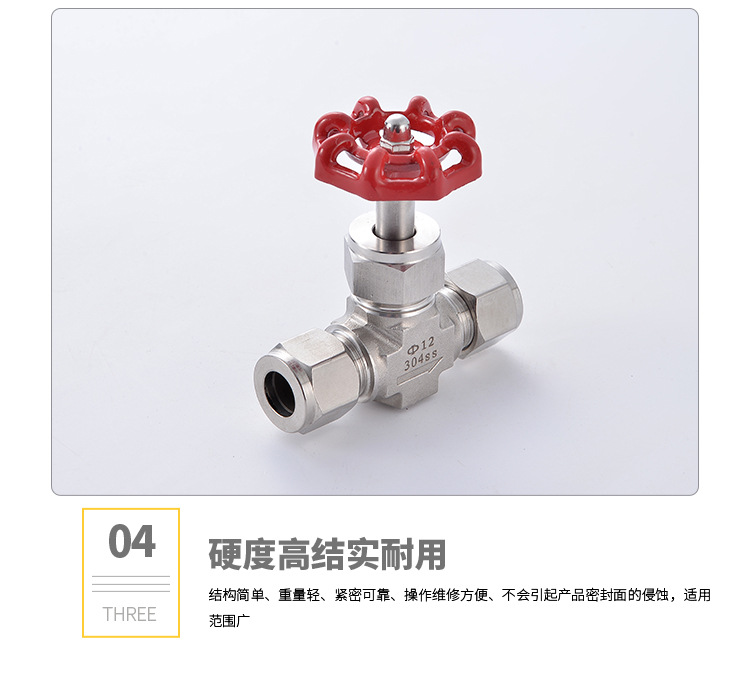

卡套针型阀,J91W卡套针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。

公称压力:0.6Mpa﹑32Mpa适用温度:≤200℃425
适用介质:油﹑水﹑气等非腐蚀性或有腐蚀性介质。

 制造标准:GB/T12224-2005 JB/T7747-1995

卡套针型阀,J91W卡套针型阀工作原理:

在卡套螺母拧紧一又四分之一转的过程中,接头内部依次完成下面设计好的动作。

1.通过螺纹机械式推进,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。

2.接头本体的尖端向内挤压前卡套。

3.前卡套消除它的内径与管子外径间的公差。

4.随着后卡套的推进,前卡套向前向内动作,后端抬起,与接头本体斜面形成密封。

5.随着管子更大的变形和本体斜面与前卡套接触面的增大,更大的阻力迫使后卡套向内动作,从而在管子上形成第二道牢固的支撑。

6.在卡套螺母拧紧一又四分之一转,它前进了1/16inch(1.52mm),接头完成了密封,抱紧管子的作用。

卡套针型阀,J91W卡套针型阀性能规范及工况

卡套针阀型号

公称压力(MPa)

试验压力 (MPs)

工作压力(MPa)

工作温度()

适用介质

壳体

密封(液)

密封(气)

J91W-16

1.6

2.4

1.76

0.6

1.6

p220

油﹑水﹑气等多种非腐蚀性或腐蚀性介质

J91W-40

4.0

6.0

4.4

0.6

4.0

J91W-160

16.0

24.0

17.6

0.6

16.0

C425

J91W-320

32.0

48.0

35.2

0.6

32.0

卡套针型阀,J91W卡套针型阀零部件材料

序号

零件

材料

标准

1

手柄

1Cr18Ni9Ti

2

顶丝

SCM435

DIN916-1980

3

压盖

4Cr13

GB12233

*4

阀杆

316

GB12233

5

垫片

316

GB12233

*6

密封圈

RPTFE

HG2-535

*7

导向座

316

GB12233

*8

衬垫、衬环

316

GB12233

*9

密封帽

RPTFE

HG2-535

10

背母

316

GB12233

*11

阀体

316

GB12233

*12

前卡套

316L

GB12233

13

后卡套

316

GB12233

14

螺帽

316

GB12233

卡套针阀结构示意图

卡套针型阀,J91W卡套针型阀连接尺寸

订购编号

连接管T

d

l

L

h

H

S

W

安装孔径

最大闭合厚度

尺寸

OD

Kpa-1

1/8

3.17

1.5

23

60

13

50

4

32

14mm

4

Kpa-2

3mm

3mm

1.5

23

60

13

50

4

32

14mm

4

Kpa-3

4mm

4mm

1.5

23

60

13

50

4

32

14mm

4

Kpa-4

1/4

6.35mm

4.3

24.5

63

13

50

4

32

14mm

4

Kpa-5

6mm

6mm

1.3

24.5

63

13

50

4

32

14mm

4

Kpa-6

8mm

5mm

4.3

25

65

13

50

4

32

14mm

6.5

Kpa-7

3/8

9.52mm

6.3

26

67

13

50

4

32

14mm

6.5

Kpa-8

10mm

10mm

6.3

26

67

13

50

4

32

14mm

6.5

Kpa-9

1/2

12.7mm

6.3

26.5

73.5

16.5

58

4

45

19.2mm

6.5

Kpa-10

12mm

12mm

6.3

26.5

73.5

16.5

58

4

45

19.2mm

6.5

卡套针型阀,J91W卡套针型阀安装步骤:

第一步:将管子插入接头,确保管子端部达到接头底部,并用手指拧紧卡套螺母。

第二步:在卡套螺母的6点位置做一标记。

第三步: 用扳手固定接头本体,旋转卡套螺母一又四分之一转,这时所做标记旋转540度,至9点钟位置。

相关产品:高温高压针型阀 更多相关产品:卡套角式针型阀
