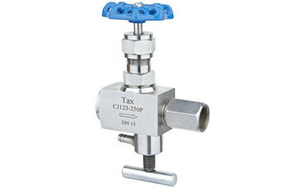

多功能取样阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,多功能取样阀售前、售中、售后专业服务。

  产品名称: 多功能取样阀   产品型号: CJ123
  驱动方式: 手动   连接形式: 螺纹
  结构形式: 浮动阀瓣   密封结构: 硬软双密封副
  压力范围: PN64   公称通径: M20х1.5 ,G1/2
  常用材质: 不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

 多功能取样阀,CJ123-64P多功能取样阀应用规范

1、设计制造:GB/T 12224-1989;JB/ T 7747-1995
2、连接形式:管接头内螺纹连接
3、结构特征:锥面密封;浮动阀瓣
4、阀门检验和试验:GB/T  13927-1992
5、材料:碳钢按GB/T  12228-1989的规定
                 不锈钢GB/T    1220-1989的规定

多功能取样阀结构形式




性能规范

单位:MPa

试验项目
压力值
公称压力
6.4
壳体试验
9.6
密封试验
7.0
气压试验
3.8
适用温度
≤180℃
适用介质
水、蒸气、油品等

主要零件材料

型 号 阀体 接头 阀杆 螺帽 填料
CJ123-64 20# 20# 2Cr13 20# PTFE
CJ123-64P SS304 SS304 SS304 SS304

主要外形尺寸


规 格 M1 M2 L1 L2 H Do 重量(kg)
DN6 M20×1.5 G1 /2 54 46 93 63 1.0



相关产品:GMJ14F高密封取样阀 更多相关产品:GMJ11F-250I高密封取样阀
