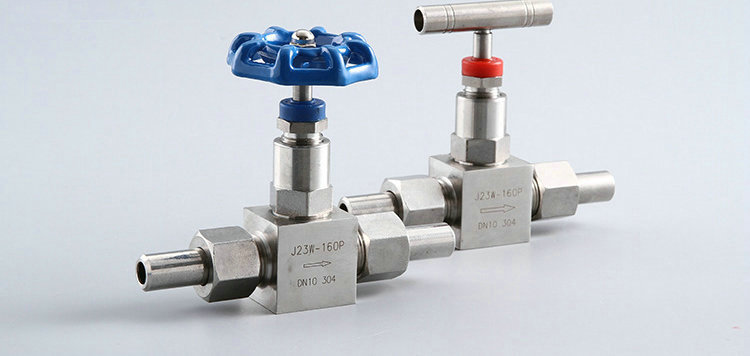

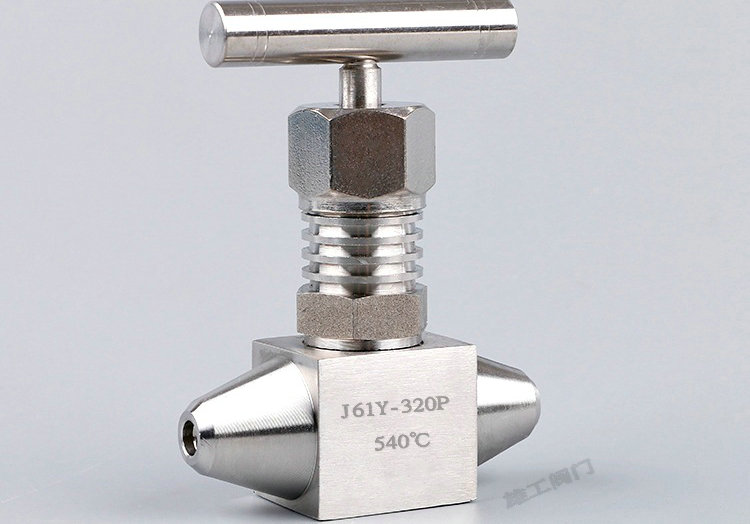

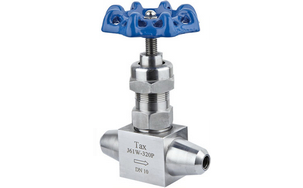

焊接式针型阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,焊接式针型阀售前、售中、售后专业服务。

  产品名称: 焊接式针型阀   产品型号: J61Y/W
  驱动方式: 手动   连接形式: 焊接式
  结构形式: 热锻压阀体   密封结构: 锥面密封
  压力范围: 1.6MPa-32.0MPa   公称通径: DN6-32
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

J61W焊接式针型阀主要技术参数:

焊接式针型阀,J61Y/W焊接式针型阀,是电力,电气,机电设备工程,电控设备工程中应用最多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中。比其他类型的阀门能够耐受更大的压力,该阀的密封性良好,一般用于较小流量,较高压力的气体或液体(如蒸汽、油品)介质的密封。

J61Y焊接式针型阀主要零件材料Materials for main parts
设计与制造:GB/T12223-89
焊接尺寸:JB/T 1751-75
结构长度:GB12221
检验与实验:GB/T13927

焊接式针型阀,J61Y/W焊接式针型阀主要零件材料

零件名称

阀杆、阀盖、螺栓

阀杆、阀瓣密封圈

填料

垫片

手柄

J61Y-170V

铬镍不锈钢

不锈钢

PTFE、柔性石墨

橡胶石棉板

优质碳钢

焊接式针型阀,J61Y/W焊接式针型阀主要性能参数

型号

公称压力
(MPa)

试验压力PN(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

壳体

密封
(液)

密封
(气)

J61Y-170V

24.0

7.0

17.6

0.6

17.0

V≤570℃

电站、石油气、水、油品等


FJ61Y-160p

24.0

16.0

17.6

0.6

16.0

P≤350℃

T61Y-320

24.0

16.0

17.6

0.6

16.0

C≤350℃

24.0

16.0

17.6

0.6

16.0

C≤350℃



相关产品:外螺纹角式针型阀 更多相关产品:高温高压针型阀
