柱塞阀

更新时间:2022/7/11

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,柱塞阀售前、售中、售后专业服务。

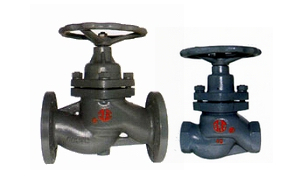

  产品名称: 柱塞阀   产品型号: U41S
  驱动方式: 手动,电动   连接形式: 法兰,螺纹
  结构形式: 柱塞   密封结构: 石墨或PTFE
  压力范围: 1.6MPa-16MPa   公称通径: DN15-250
  常用材质: 铸铁,铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

柱塞阀,U41S柱塞阀是由阀体、阀盖、阀杆、柱塞、手轮、密封圈、孔架等零部件组成。当旋转手轮的,通过阀杆带动柱塞,使之在两个密封圈之间上下往复运动,完成阀门的开启和关闭。
在柱塞阀中,柱塞与密封圈之间采用过盈配合,当柱塞塞入密封圈内孔时,密封圈被压缩进而紧紧抱住柱塞。这时,依靠过盈密封圈所产生的径向分力将大于流体压力,从而保证了密封。当柱塞抽出时,密封圈在材料的弹性作用下,恢复原状,此时,流体通过孔架及下密封圈而流向出口。
由于密封圈采用非金属材料制成,混合综合性能,有经受长期高温、高压而不丧失弹性的性能,况且柱塞与密封圈之间的接触面积大。因此密封可靠、经久耐用.
柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性、同时阀门开启力矩小,能实现阀门迅速开启和关闭。柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积大于普通截止阀;开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。
由于柱塞表面经过外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒密封材料,所以密封可靠,经久耐用。从而提高了柱塞阀的使用寿命。

结构特点

1、法兰柱塞阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。
2、在阀门中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨性高的无毒密封材料,所以密封可靠、经久耐用,从而提高阀门的使用寿命。

性能规范

阀体材料 适用温度 适用介质 压力范围
铸钢 ≤350℃ 水、蒸汽、油品 PN1.6-4.0MPa
铸铁 ≤180℃ 水、蒸汽、油品 PN1.6
不锈钢 ≤200℃ 硝酸、醋酸 通径范围
含钼不锈钢 ≤550℃ 氮、氢、尿素等 DN15-400mm

压力试验

实验项目 实验介质 实验压力
压强实验 1.5PN
高压密封试验 1.1PN
低压气密封试验 0.5-0.7MPa

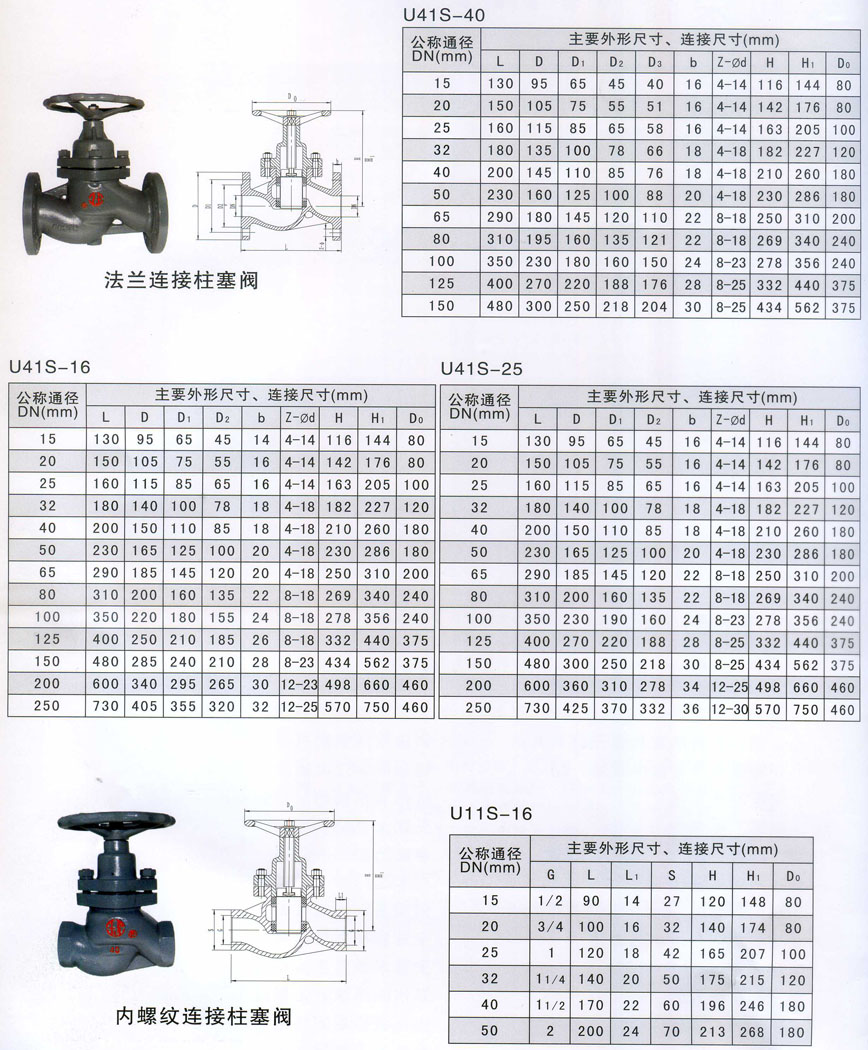

 柱塞阀,U41S柱塞阀尺寸结构图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:气动切断阀 更多相关产品:管夹阀
