铸铁镶铜圆形闸门

更新时间:2024/9/11

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,铸铁镶铜圆形闸门售前、售中、售后专业服务。

  产品名称: 铸铁镶铜圆形闸门   产品型号: SYZ
  驱动方式: 电动   连接形式: 法兰
  结构形式: 锲形   密封结构: 密封圈
  压力范围: 0.1Mpa   公称通径: 200-1200
  常用材质: 铸铁   铭牌: 雄工品牌

产品说明   相关产品   订货流程

一.铸铁镶铜圆形闸门产品用途:
铸铁镶铜闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。它采用的外弧形设计,结构合理、受力均匀,采用灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。
二.铸铁镶铜圆形闸门结构与特点:
本阀主要由门框、闸板、密封圈及可调式锲形压块等部件组成。闸门久用磨损后,其密封面可通过锲形压块的调整来保证正常工作。有结构合理坚固、耐磨耐蚀性、性能可靠;安装、调试、使用、维护方便等特点。
三.铸铁镶铜圆形闸门主要技术参数:
闸门压向门框压力0.1Mpa。
闸板压离门框压力0.02Mpa。
密封工作部位渗漏量不大于1.25L/min.m

铸铁镶铜圆闸门主要技术性能参数

1,密封面每米长度渗水量:正向≤0.7L/min·m,反向≤1.25L/min·m

2,公称压力≤0.1Mpa;密封试验压力0.1Mpa
3,安装位置:正常状态下正向迎水、处于铅垂状态
4,工作水头:单向受压:正向:10m,反向:5m,双向受压:均为10m

5,工作环境:温度-20℃~120℃,湿度:95%,工作介质:水与污水PH值:5~10

6,启闭速度:不小于0.2m/min,不大于1.5m/min。
7,闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。

8,闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。

铸铁镶铜圆形闸门主要零部件材质

零部件名称 材质 材质标准

闸板

灰铸铁、球铁、不锈钢

GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84

门框

灰铸铁、球铁、不锈钢

导轨

灰铸铁、球铁、不锈钢

密封面

锡青铜 丁腈橡胶

GB1176-87 或GB12225-89

楔块

锡青铜、丁腈橡胶

传动螺杆

不锈钢

GB1220-84

吊块螺母

铝铁青铜ZCuA110Fe3

GB1176-87

紧固件

0Cr17Ni12Mo2、0Cr18Ni9Ti

GB1220-8

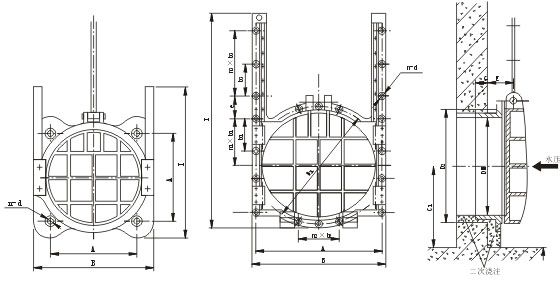

 四.SYZ铸铁镶铜圆形闸门外形及安装尺寸

铸铁镶铜圆形闸门外形及安装尺寸

口径
安装尺寸
基础尺寸
D
A
B
C
E
G
H
φd1
a×a
n×d1
200
360
200
146
70
30
360
18
100
4×M12
250
410
250
175
75
35
450
18
100
4×M12
300
460
300
200
90
40
540
20
100
4×M12
400
560
400
275
95
40
720
20
100
4×M12
450
610
450
300
100
45
810
25
100
4×M16
500
660
500
340
110
45
900
25
100
4×M16
600
780
600
390
120
56
1080
32
100
4×M16
700
940
700
440
120
60
1260
32
100
4×M16
800
1030
800
500
130
65
1440
32
100
4×M16
900
1100
900
550
130
70
1620
32
100
4×M20
1000
1260
1000
600
140
80
1800
36
100
4×M22
1200
1470
1200
700
150
100
2160
40
100
4×M24
