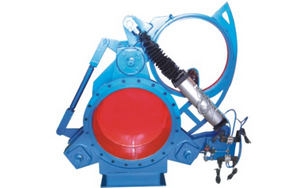

气动盲板阀,F643X气动盲板阀阀体中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动阀板完成开关动作。橡胶密封圈镶嵌在阀板上，具有耐温高、密封性能好、更换方便、使用寿命长等特点。

气动盲板阀,F643X气动盲板阀主要性能指标：

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
	＜120		＜250	＜300
适用介质	煤气等有毒、有害、易燃气体
采用标准	连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

气动盲板阀,F643X气动盲板阀主要外形及连接尺寸表

DN	L	D	D1	H	A	b	n-фd	质量（kg）
								PN0.05	PN0.10	PN0.15	PN0.25
300	450	440	395	480	720	16	12-ф22	255		280
350	450	490	445	520	810	16	12-ф22	285		310
400	450	540	495	600	920	16	16-ф22	300		330
450	500	595	550	658	995	16	16-ф22	350		380
500	500	645	600	712	1102	20	20-ф22	400		440
600	600	755	705	920	1500	20	20-ф26	500		550
700	600	860	810	970	1600	20	24-ф26	580		630
800	800	975	920	1100	1850	35	24-ф30	1500		1650
900	800	1075	1020	1200	1980	35	24-ф30	1800		1980
1000	800	1175	1120	1320	200	35	28-ф30	2100		2300

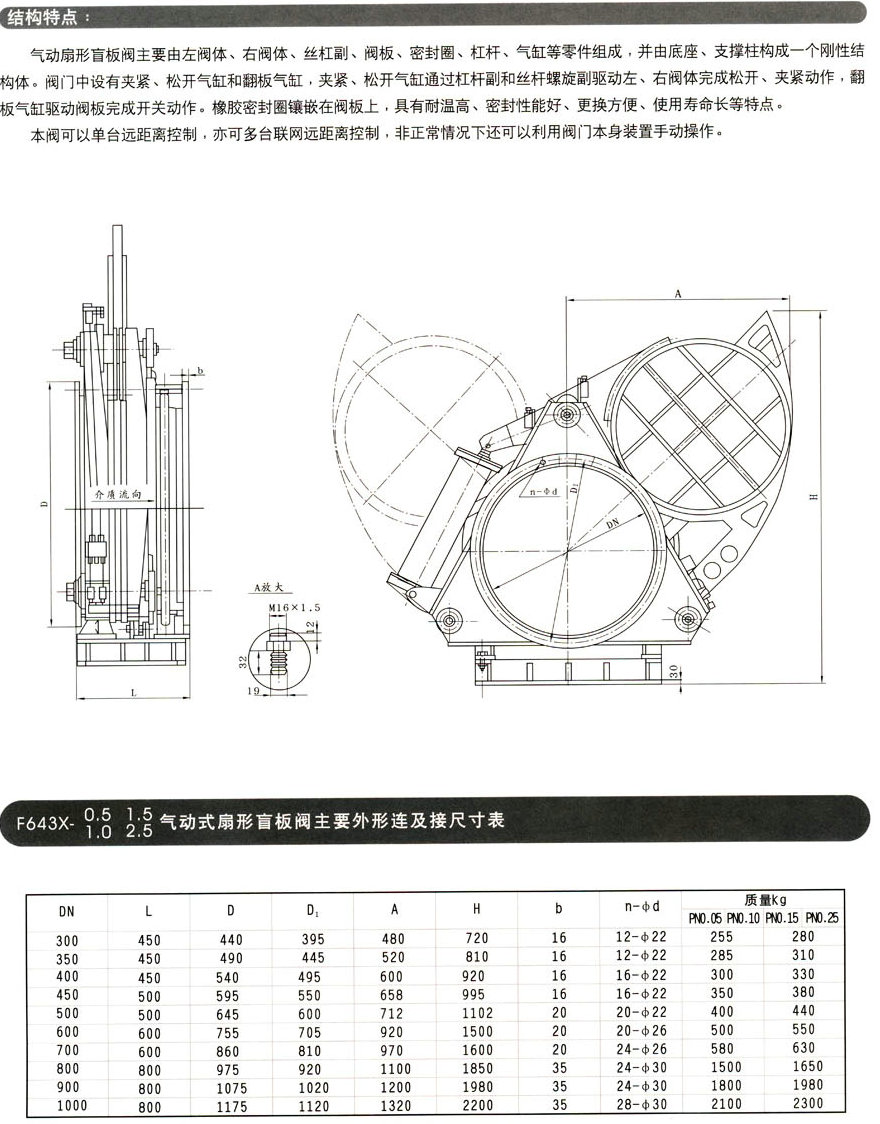

气动盲板阀,F643X气动盲板阀结构外形尺寸图：
