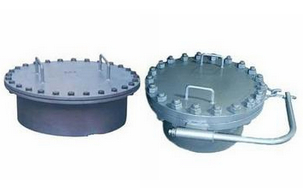

带芯人孔

更新时间:2024/10/21

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,带芯人孔售前、售中、售后专业服务。

  产品名称: 带芯人孔   产品型号: GTG/GRK
  驱动方式: 手动   连接形式: 焊接,法兰
  结构形式: 带芯式   密封结构: 软密封
  压力范围: 1.6MPa   公称通径: DN500-DN700
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

带芯人孔,GTG/GRK带芯人孔产品介绍:

是相对浮顶油罐,设置在浮顶上的一般类型油罐的人孔,因浮顶沿罐壁升降,考虑浮盘的密封和滑动。带芯人孔是在人孔盖内加设一层与罐壁弧度相等的芯板,并与罐壁齐平。为便于启闭,在孔口结合筒体上还装有转臂和吊耳。

带芯人孔规格尺寸

规格

尺寸

d

D

D

DN500

Φ530

Φ645

230

DN600

Φ630

Φ755

240

DN700

Φ720

Φ860

250

带芯人孔,GTG/GRK带芯人孔阀体体材料

规格 图号 重量(Kg台) 安装尺寸(毫米)
d D L
DN500 GRK-500 86 Φ500 Φ645 320
DN600 GRK-600 126 Φ600 Φ755 340
DN750 GRK-750 334 Φ750 Φ980 345

GTG-系列 透光孔
透光孔装于油罐顶部,供罐内采光用,A型装于平锥项 罐,8型装于拱项油罐,C型装于重质油罐,本产品不带加强板。

带芯人孔,GTG/GRK带芯人孔主体材料

规格 图号 重量(Kg/台)
DN500-A GTG-500A 45
DN500-B GTG-500B 48
DN500-C GTG-500C 20
DN500-D GTG-500D 26

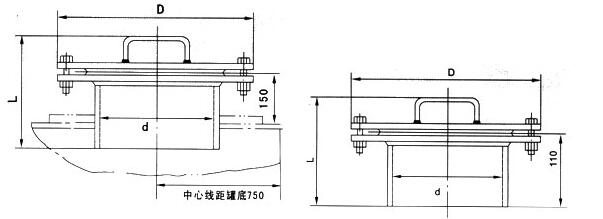

带芯人孔,GTG/GRK带芯人孔外形结构图


售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:透光孔 更多相关产品:量油孔
