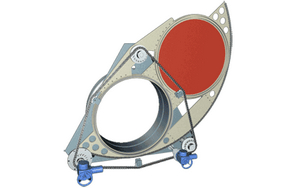

链条式盲板阀

更新时间:2024/9/11

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,链条式盲板阀售前、售中、售后专业服务。

  产品名称: 链条式盲板阀   产品型号: F43X
  驱动方式: 链条式   连接形式: 法兰
  结构形式: 盲板   密封结构: 软密封
  压力范围: 0.05MPa-0.25MPa   公称通径: DN100-200
  常用材质: 碳钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

链条式盲板阀工作原理:
F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀结构简单,重量轻,性能可靠,操作方便等特点。本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。

链条式盲板阀主要性能指标:

公称压力MPa
0.25
0.15
0.10
0.05
密封试验压力MPa
0.275
0.165
0.11
0.055
强度试验压力MPa
0.40
0.225
0.15
0.075
适用温度
丁腈橡胶
硅橡胶
氟橡胶
120
250
300
适用介质
煤气等有毒、有害、易燃气体
采用标准
连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
主要零部件材料
阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶
扇形盲板阀主要外形连接尺寸:                                  单位:mm
DN
D
D1
b
n-φd
短系列 L
100
210
170
12
4-φ18
210
150
265
225
14
8-φ18
210
200
320
280
14
8-φ18
230
250
375
335
14
12-φ18
250
300
440
395
16
12-φ22
270
350
490
445
16
12-φ22
290
400
540
495
16
16-φ22
310
450
595
550
20
16-φ22
330
500
645
600
20
20-φ22
350
600
755
705
20
20-φ26
370
700
860
810
20
24-φ26
390
800
975
920
22
24-φ30
410
900
1075
1020
22
24-φ30
430
1000
1175
1120
22
28-φ30
450
1200
1375
1320
22
32-φ30
470
1400
1575
1520
26
36-φ30
490
1500
1675
1620
26
36-φ30
510
1600
1790
1730
26
40-φ30
530
1800
1990
1930
26
44-φ30
550
2000
2190
2130
26
48-φ30
570

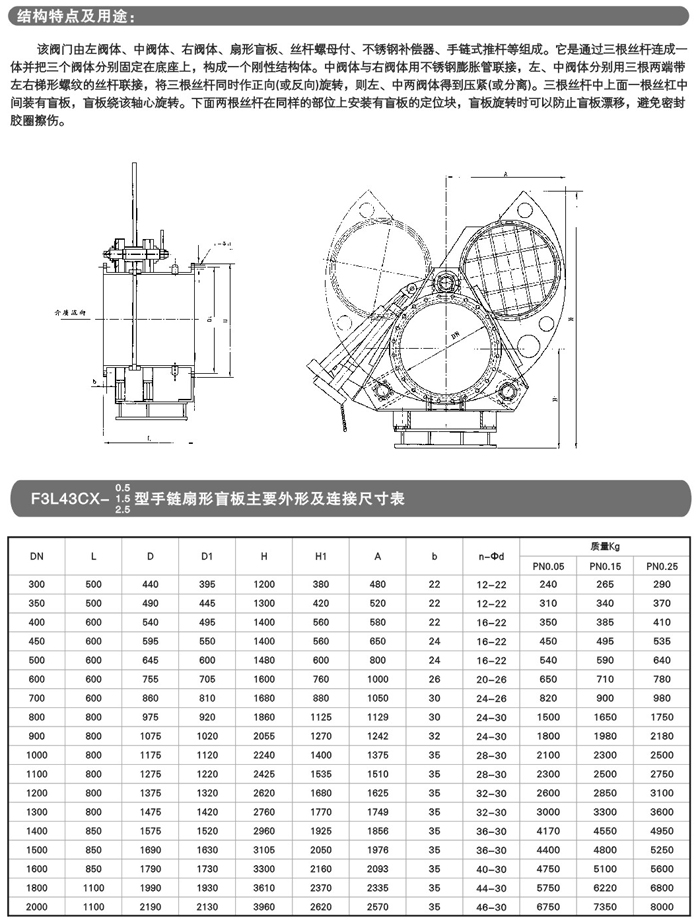

链条式盲板阀,F43X链条式盲板阀结构尺寸图
