棒条阀

更新时间:2024/9/11

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,棒条阀售前、售中、售后专业服务。

  产品名称: 棒条阀   产品型号: LB-I(II)型
  驱动方式: 手动/电动/气动/电液动   连接形式: 框架
  结构形式: 棒条   密封结构: 密封
  压力范围: 1.0MPa   公称通径: 300-1200
  常用材质: 铸铁,铸钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

一.棒条阀概述:
棒条阀一单,双层棒条阀(LB-I(II)型根据建材,矿山,冶金等行业对中小型固体,块状物料的输送控制,给料等工艺的需要一种闸门,棒条阀一单,双层棒条阀(LB-I(II)型适用于≤50mm物料控制。
二. 棒条阀特点:
简单,易操作,无卡阻,克服了平板闸阀因物料颗粒大所造成启闭力大,甚至关不进去的缺点,,由于棒条阀一单,双层棒条阀(LB-I(II)型采用单根棒条操作,因面操作方便,灵活,整体结构钢焊接,刚性好,不变型,使用寿命长,无需维修,是中小型晶状,块状物料控制的设备。
三.棒条阀结构:
主要由框架,棒条组成,当棒条插入框架上,则一组棒条组成一平行栅板,将块状物料阻挡在闸门一侧,若抽出一条则栅板出现一条较大的空隙,物料就可以该空隙进入闸门的另一侧,抽出棒条的多少应由工艺流程的需要来决定。
四.棒条阀技术参数:

规格
A×A1
B×B1
C×C1
L
H
H1
n-Ф
重量Kg
300×300
390×390
350×350
300×300
800
120
140
8-Ф14
173
400×400
490×490
450×450
400×400
1000
120
140
12-Ф14
256
500×500
610×610
560×560
500×500
1200
140
160
16-Ф18
385
600×600
710×710
660×660
600×600
1400
140
160
16-Ф18
550
700×700
820×820
770×770
700×700
1600
160
180
20-Ф18
790
800×800
920×920
870×870
800×800
1800
160
180
20-Ф18
892
900×900
1030×1030
972×972
900×900
2000
160
180
24-Ф123
1077
1000×1000
1130×1130
1068×1068
1000×1000
2200
160
180
24-Ф123
1338
1100×1100
1240×1240
1183×1183
1100×1100
2500
180
200
28-Ф123
1671
1200×1200
1340×1340
1280×1280
1200×1200
2700
180
200
32-Ф123

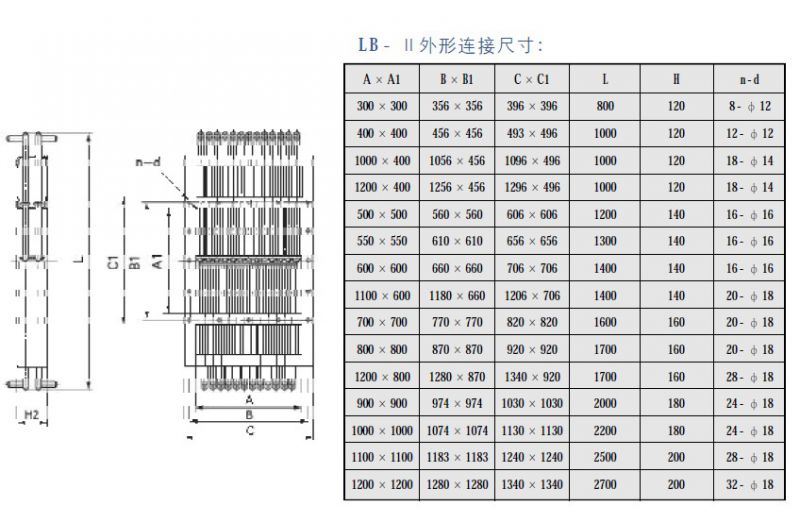

棒条阀,LB-II棒条阀外形结构尺寸图:

棒条阀外形尺寸结构图
