气动切断阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,气动切断阀售前、售中、售后专业服务。

  产品名称: 气动切断阀   产品型号: ZSPQ
  驱动方式: 气动   连接形式: 法兰
  结构形式: 活塞式   密封结构: 软密封,硬密封
  压力范围: 1.6MPa-6.4MPa   公称通径: DN20-200
  常用材质: WCB,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

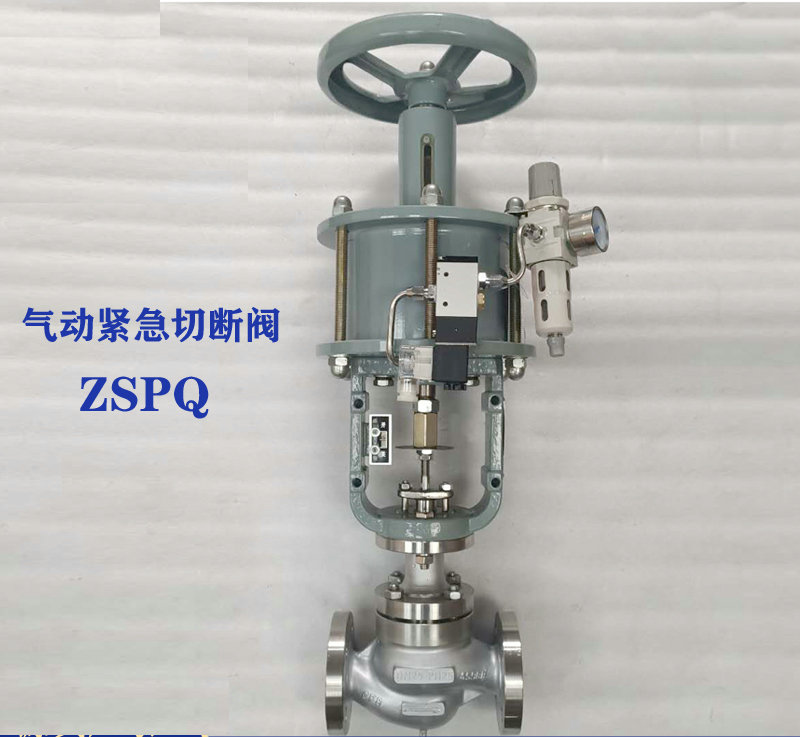

气动切断阀高清实物图

气动切断阀,气动快速切断阀中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能可靠。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门过程自动控制与远程控制系统中。

气动切断阀,气动快速切断阀结构特点
切断阀、结构紧凑、操作力及密封性能可靠。 结构与原理气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成,中间由支架连接而成。根据调节结构的型式,气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构,整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式,分别适用于不同的温度压力。

当信号压力为零,由于弹簧(单作用仅有)的预紧力,使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4~0.6MPa)时,活塞上产生推力,压缩弹簧,带动推杆、阀体、阀芯移动到极限位置,使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀,使活塞式切断阀控制更加方便、简捷。

 产品材质:铸钢(WCB),不锈钢(304.304L.316.316L)
制造标准: 国标(GB),美标(API),日标(JIS)

气动切断阀  主要零件材料

零件名称
材料
阀体、阀盖
ZG270-500、ZG1Cr18Ni9Ti
阀杆、阀芯
1Cr18Ni9
密封填料
V型聚四氟乙烯
密封垫
1Cr18Ni9夹石棉板
蜗杆
45
O型密封圈
耐油橡胶
压缩弹簧
60Si2Mn
支架
HT270
蜗轮箱、蜗轮、气缸、轴承盖、活塞
HT200
推杆
2Cr13

气动切断阀  型号、规格

类别
软密封
硬密封
常温型
中温型
高温型
低温型
型号
ZSPQ-40
ZSPQ-40G
ZSPQ-40G
ZSPQ-40D
规格
DN20~200

气动切断阀,气动快速切断阀技术参数/尺寸/结构图:

气动切断阀,气动快速切断阀技术参数性能

气动切断阀,气动快速切断阀技术参数/尺寸/结构图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
