罐顶通气管

更新时间:2022/7/11

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,罐顶通气管售前、售中、售后专业服务。

  产品名称: 罐顶通气管   产品型号: TQG/FZT系列
  驱动方式: 自动   连接形式: 法兰
  结构形式: 通气式   密封结构: PEFE
  压力范围: 0.6Mpa-1.6Mpa   公称通径: DN50-300
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

罐顶通气管,通气帽,通气孔安装在重质油品罐和内浮顶储罐的顶(边)部上的通气装置。通气孔有四个结构形式供用户选择。

标准规范

生产制造:SY/T0512-1996《石油储罐阻火器》和API2000的标准
检测标准:SY/T0512-1996《石油储罐阻火器》
验收标准:SY/T0512-1996《石油储罐阻火器》
测试依据:GB5908-86《石油储罐阻火器性能和试验方法》

工作原理

当油罐料膨胀或进油时即通过阻火芯波纹板向外排气。当油罐卸料时又向罐内吸气并阻止一切火源通过确保储罐安全。平时应经常对阻火通气帽的阻火波纹板的透气性进行检查并,保证阻火透气性能。阻火通气帽是利用防爆阻火波纹金属芯件形成的三角形单元来破的储罐和管线上如加热燃烧系统、石油气体回收系统或其它气体系统。

操作压力

压力 等级
A B C D
呼出压力 +355Pa(36mmH20) +980Pa(100mmH20) +1765Pa(180mmH20) 由用户定
吸入压力 -295Pa(30mmH20) -295Pa(30mmH20) -392Pa(40mmH20) 由用户定

通气量表

代号 规格mm 50 80 100 150 200 250
压力等级Pa 通气量m3/h
A +335 25 60 90 190 340 550
-295 20 50 75 160 280 450
B +980 30 70 100 200 380 600
-295 20 50 75 160 280 450
C +1765 40 95 140 280 500 800
-295 20 50 75 160 280 450
标准允许泄漏量m3/h ≤0.04 ≤0.4

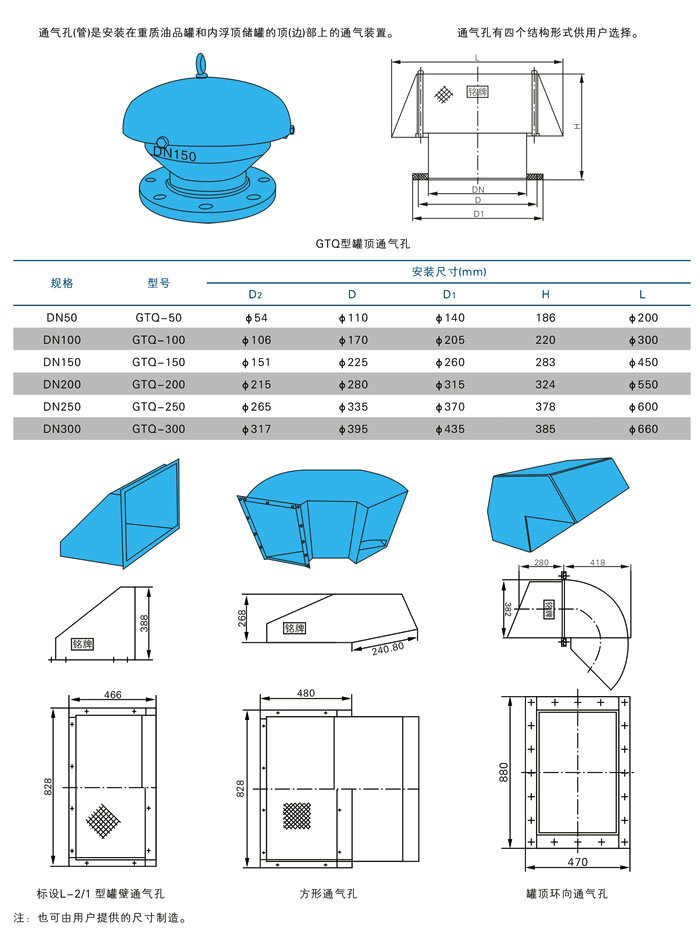

罐顶通气管_通气(帽,孔)参数尺寸结构图:
