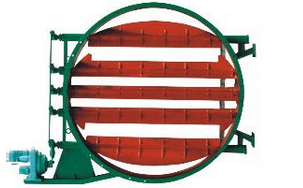

电动圆形百叶式调节蝶阀采用钢板焊接制成，有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

D941W电动圆形百叶式调节蝶阀特点:
圆形百叶式蝶阀与电动电执行机构配套广泛应用于建材、治金、矿山、电力等生产过程，能自动控制或手动控制调节管路中介质流量之用。蝶瓣采用百叶多轴体结构，液体均匀，启闭力均匀，动作灵敏，性能可靠。
D941W电动圆形百叶式调节蝶阀技术参数:

公称压力PN	0.05MPa	泄漏率	≤3%
适用温度	-30℃～350℃	介质流量	≤25m/s
适用介质	粉尘、含尘气体

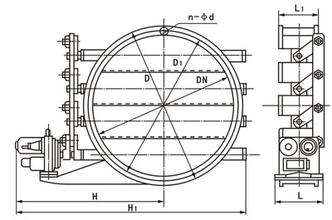

D941W电动圆形百叶式调节蝶阀主要外形连接尺寸图:

DN	D1	D	L	L1	H1	H	b	Z-Фd
500	555	600	220	300	900	1270	8	20-18
600	655	700	220	300	950	1370	10	20-18
700	755	800	240	300	1000	1470	10	20-18
800	870	930	240	365	1120	1670	10	24-23
900	970	1030	260	365	1170	1740	12	24-23
1000	1070	1130	260	365	1220	1840	12	28-23
1120	1190	1250	280	420	1430	2110	12	28-23
1250	1320	1380	280	420	1495	2240	14	32-23
1400	1470	1530	300	420	1570	2390	14	36-23
1600	1670	1730	320	450	1745	3660	14	40-23
1800	1870	1930	340	450	1845	2860	16	44-23
2000	2070	2130	360	450	1945	3060	16	48-23
2240	2310	2370	380	480	2095	3330	18	48-23
2500	2570	2630	420	480	2225	3590	18	52-23
