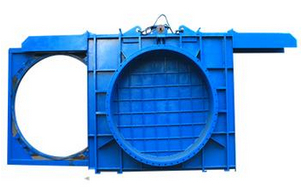

电动敞开式插板阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,电动敞开式插板阀售前、售中、售后专业服务。

  产品名称: 电动敞开式插板阀   产品型号: KF941X
  驱动方式: 电动   连接形式: 法兰
  结构形式: 闸板   密封结构: 软密封,硬密封
  压力范围: 0.05MPa-0.25MPa   公称通径: DN400-2800
  常用材质: 铸钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

电动敞开式插板阀,KF941X电动敞开式插板阀工作原理

是通过夹紧驱动装置动作,将扭矩直接作用在主动阀杆上,使其旋转,并通过传动结构机构同时使4-6根阀杆做同步旋转(口径小为4根,口径大为6根),阀杆上的螺纹副带动浮动座向压缩波纹管方向移动,使门板密封圈与两面阀体密封圈完全脱离。再启动行走驱动装置将门板进行水平移动,使门板的盲圈和通圈相对阀体管路位置发生更换,夹紧驱动装置再次动作,使浮动座向左阀体密封圈移动,将门板橡胶密封圈夹紧,从而完成阀门的开关动作。门板是由盲板和通圈组成。当夹紧机构松开后,门板旋转变换位置即可实现阀门开关。
本系列液动插板阀、电动敞开式插板阀适用于高炉除尘及冷却系统煤气进、出口管线上,作为煤气介质的可靠隔断装置,敞开式插板阀也可用于煤气加压站等其它管线上。
电动敞开式插板阀,KF941X电动敞开式插板阀结构特点
1、敞开式插板阀的阀体采用框架式结构,
2、密封副部位采用不锈钢与橡胶密封,密封可靠,寿命长。
3、敞开式插板阀采用弹簧夹紧机构,同步性好。
4、敞开式插板阀密封圈装在阀板上,便于更换。
5、增加了水冷机构的冶金阀门,.高耐温可达450℃,适用干法除尘系统。
6、配有多种驱动方式可供选择,液动、电动可实现计算机程序控制。

电动敞开式插板阀,KF941X电动敞开式插板阀主要性能:

公称压力MPa
0.05MPa
0.1 MPa
0.15 MPa
0.25 MPa
密封试验压力MPa
0.055 MPa
0.11 MPa
0.165 MPa
0.275 MPa
强度试验压力MPa
0.075 MPa
0.15 MPa
0.225 MPa
0.375 MPa
电源电压
380V.AC  50HZ
密封材料
丁腈橡胶
硅橡胶
氟橡胶
硬密封
适用温度
-20-100
-20-200
-20-300
-20-450
适用介质
空气、煤气、含尘煤气

KF941X H-0.5、1.5 1.0、2.5电动敞开式插板阀,KF941X电动敞开式插板阀主要外形及连接尺寸表

DN
D
D1
B
b
n-Φd
H
H1
L
F
M-ΦK
电动功率
质量(Kg
走板
夹板
PN0.05/0.10
PN0.15/0.25
400
540
495
600
18
16-22
1300
350
2210
500
4-23
1.1
1.5
880
960
450
595
550
600
18
16-22
1520
400
2400
500
4-23
 1.1
1.5
980
1060
500
645
600
600
18
20-26
1600
450
2540
500
4-23
1.1
1.5
1050
1180
600
755
705
800
24
24-26
1750
500
2720
900
8-23
1.1
1.5
1150
1280
700
860
810
800
24
24-30
1884
720
2815
950
8-23
1.1
1.5
1210
1320
800
975
920
800
24
24-30
1970
800
3115
1045
8-23
1.5
2.2
1450
1600
900
1075
1020
800
24
24-30
2086
880
3640
1250
8-23
2.2
2.2
1840
2050
1000
1175
1120
800
24
28-30
2250
960
3940
1250
8-23
2.2
2.2
2180
2450
1200
1375
1320
1200
26
32-30
2837
1165
5930
1060
8-33
1.1
1.5
2600
2800
1400
1575
1520
1200
26
36-30
3057
1285
6530
1400
8-33
1.1
1.5
3250
3550
1600
1790
1730
1200
32
40-30
3257
1385
7130
1560
8-33
1.5
2.2
4350
4750
1800
1990
1930
1400
32
44-30
3400
1428
7730
1750
8-33
2.2
2.2
5100
5600
2000
2190
2130
1400
32
48-30
4010
1850
8400
1800
8-33
2.2
2.2
5760
6250
2200
2405
2340
1600
32
52-30
4110
1950
9050
1900
8-33
2.2
2.2
7050
7750
2400
2605
2540
1600
32
56-33
4365
2050
9600
2360
8-33
2.2
2.2
8250
9050
2600
2805
2740
1800
34
60-33
4375
2141
8567
2332
8-36
2.2
2.2
9700
10500
2800
2960
3030
1800
36
64-36
4554
2280
8925
2532
8-36
2.2
2.2
12000
13200

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:电动封闭式插板阀 更多相关产品:液动盲板阀
