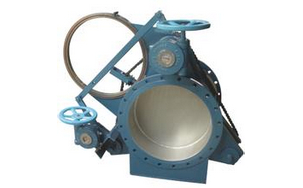

蜗轮盲板阀

更新时间:2022/7/11

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,蜗轮盲板阀售前、售中、售后专业服务。

  产品名称: 蜗轮盲板阀   产品型号: F343X
  驱动方式: 蜗轮   连接形式: 法兰
  结构形式: 扇形   密封结构: 软密封
  压力范围: 0.25MPa-0.05MPa   公称通径: DN300-1000
  常用材质: 铸钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

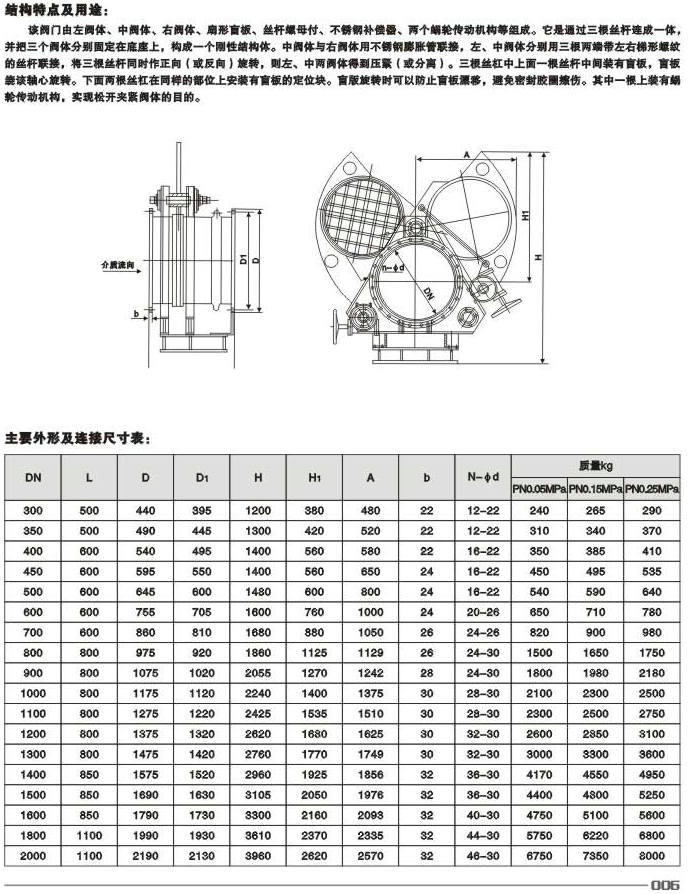

蜗轮盲板阀工作原理
蜗轮盲板阀,F343X蜗轮扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单,重量轻,性能可靠,操作方便等特点。本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。
蜗轮盲板阀,F343X蜗轮扇形盲板阀主要性能指标

公称压力MPa

0.25

0.15

0.10

0.05

密封试验压力MPa

0.275

0.165

0.11

0.055

强度试验压力MPa

0.40

0.225

0.15

0.075

适用温度

丁腈橡胶

硅橡胶

氟橡胶

120

250

300

适用介质

煤气等有毒、有害、易燃气体

采用标准

连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准

主要零部件材料

阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:气动盲板阀 更多相关产品:电动盲板阀
