水流指示器

更新时间:2024/9/11

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,水流指示器售前、售中、售后专业服务。

  产品名称: 水流指示器   产品型号: ZSJZ
  驱动方式: 电动   连接形式: 法兰,马鞍式,螺纹,焊接
  结构形式: 信号   密封结构: NBR
  压力范围: 1.0MPa   公称通径: DN15-200
  常用材质: 铸铁,铸钢,铜   铭牌: 雄工品牌

产品说明   相关产品   订货流程

水流指示器,ZSJZ水流指示器用于自动喷水灭火系统,它可以安装在主供水管或横杆水管上,给出某一分区域小区域水流动的电信号,此电信号可送到电控箱,也可用于启动消防水泵的控制开关。我厂生产的水流指示器系列产品,有带延时电路ZSJZ(A型)和不带延时电路的ZSJZ(B型),每种型号有:50、65、80、100、125、150、六种规格,供不同管道使用,带延时电路的水流指示器,出厂时延迟时间调为58s, 如用户需要其它时间,可按要求供货,连接方法有:马鞍式、管螺纹、焊接、法兰四种型式供用户选择。
水流指示器,ZSJZ水流指示器要技术参数:
1、电压: DC24v 2、控制容量:10w 3、动作流量:15-37.5Lmin 4、额定工作压力:1.2Mpa
5、延迟时间: 2-90s(可调) 6、耗电:<200mA(报警时)
ZSJZ水流指示器安装与维护:
1、 ZSJZ型〈螺纹式〉水流指示器安装采用丁字管螺纹连接,将丁字管中间螺纹同水流指示器连接,其它两端同管道连接,此产品适用于管径50、65、80三种。
2、 ZSJZ型〈焊接式〉水流指示器安装采用在预定位置,按产品规格,分别钻孔,然后将水流指示器底座取下焊接在管道上,去掉留在内臂铁瘤,钻孔尺寸80以下规格,钻孔 33mm,100以上钻孔48mm。
3、 ZSJZ型〈法兰式〉水流指示器安装采用三通法兰直接同管道法兰连接,适用于管径100mm以上,三通管长度为180mm。
4、 接线、按线端“+"红线接电源“+"DC24V,"-"端黑线接地线"常开"端黄线接报警系统信号端,"公共点“蓝线为减少引线可同”+"端相接。
5、 连接水流指示器管路,同前后直管长度不小于管路直径5倍,安装时应保证水流指示器与管道中心水平面垂直,铭牌上的箭头方向应与水流方向一致,水流指示口调试和定期检查,可打开分区未端试验装置,放通水流进行模拟试验,检查水流指示器是否改造,若发现故障、应分别检查水流指示器及报警装置,排除故障,使系统处于伺服状态。

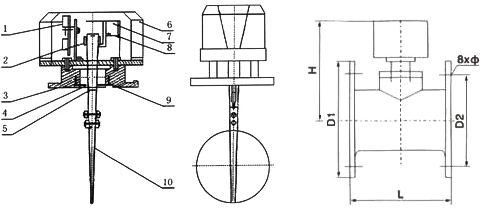

水流指示器主要外形尺寸

水流指示器主要外形尺寸

型号 公称通径 H D1 D2 L Φ
ZSJZ-I-3-50 50 160 160 125 150 18
ZSJZ-I-3-65 65 170 180 145 160 18
ZSJZ-I-3-80 80 180 195 160 170 18
ZSJZ-I-3-100 100 195 215 180 180 18
ZSJZ-I-3-125 125 207 245 210 190 18
ZSJZ-I-3-150 150 220 280 240 200 23

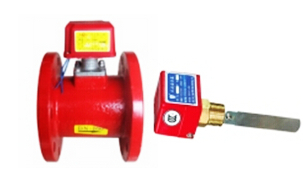

水流指示器

水流指示器技术参数
