泄压阀

更新时间:2024/9/11

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,泄压阀售前、售中、售后专业服务。

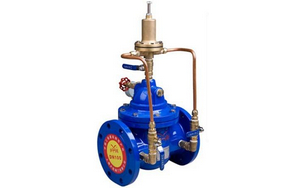

  产品名称: 泄压阀   产品型号: 500X
  驱动方式: 自动   连接形式: 法兰
  结构形式: 流线形   密封结构: NBR
  压力范围: 1.0MPa-2.5MPa   公称通径: DN20-800
  常用材质: 铸铁,铸钢,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

泄压阀,持压泄压阀结构特点和用途:

由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。

泄压阀,持压泄压阀利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。泄压阀,持压泄压阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
泄压阀,持压泄压阀工作原理:

1、作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。
2、作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。
3、当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。

泄压阀,持压泄压阀技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75

泄压阀,持压泄压阀主要零件

零件名称 零件材料
阀体阀盖 WCB
阀座阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

泄压阀,持压泄压阀主要外形尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 463 463 463 463 516 516 520 537 596 653 709 805 953 990 1030 1030
H 557 557 557 610 610 625 642 750 808 864 1135 1185 1325 1385 1445 1445

泄压阀,持压泄压阀尺寸结构图:

泄压阀,持压泄压阀尺寸结构图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:流量控制阀 更多相关产品:安全泄压阀
