防污隔断阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,防污隔断阀售前、售中、售后专业服务。

  产品名称: 防污隔断阀   产品型号: HS41XA
  驱动方式: 自动   连接形式: 法兰
  结构形式: 止回   密封结构: NBR
  压力范围: 1.0MPa-1.6MPa   公称通径: DN15-400
  常用材质: 铸铁,铸钢,铜,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

防污隔断阀产品概述:

HS41XA防污隔断阀(带过滤)安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质回流。
管道防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置,以确保生活饮用水的卫生和安全。 产品的结构: 安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与一只止回阀进口端连接。第一,二只止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。普通型防污隔断阀为两个止回阀串联而成。 工作原理:防污隔断阀为二只止回阀串联而成,当其中有一只密封破坏时,另一只还起密封作用,防止回流。但二只止回阀密封同时破坏后,就失去了止回作用,其安全可靠性相对差些,工作原理较简单。 防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其也能起到防止回流污染的作用。
防污隔断阀功能用途
用于高层建筑的供水系统,消防用水系统,空调制水系统,市政供水管道系统等,防止不洁净水倒流入主管的现象发生。
防污隔断阀技术特点
1、双止回阀设计为一体,结构尺寸小,重量轻,安装维护方便。
2、阀体采用流线型,阻力损失小,节约能源。
3、双止回阀与安全泄水阀的组合能彻底防止工况条件下的倒流污染。
4、各活动部件都采用不锈、耐磨材料,使用寿命长。
技术参数:1、压力范围:1.0MPa ~1.6MPa
2、适用介质:清水
3、适用温度:0~80℃

 防污隔断阀普通型与安全型

HS41X-16普通型防污隔断阀为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。
HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用。

防污隔断阀技术参数

                公称压力                公称通径                适用介质                适用温度                法兰标准                试验标准
                1.0~2.5MPa                50~600mm                水                0~80℃                GB/T 17241.6GB/T 9113                GB/T 13927API598

防污隔断阀主要部件材料

                序号                零部件名称                材质
                1                阀体                铸铁、球墨铸铁、铸钢、不锈钢
                2                阀盖                铸铁、球墨铸铁、铸钢、不锈钢
                3                阀盘                球墨铸铁
                4                弹簧                不锈钢、铬钒钢
                5                防污阀                黄铜

防污隔断阀主要外形尺寸

                型号                DN                安全型L                普通型L                D                φ                n-d                H
                HS41X-16A(安全型)
HS41X-16(普通型)
                50                455                410                165                125                4-φ18                190
                65                480                430                185                145                4-φ18                200
                80                570                500                200                160                8-φ18                225
                100                710                640                220                180                8-φ18                248
                125                800                730                250                210                8-φ18                276
                150                910                830                285                240                8-φ23                308
                200                1090                1000                340                295                12-φ23                356
                250                1315                1200                405                355                12-φ25                410
                300                1475                1360                460                410                12-φ25                485
                350                1690                1560                520                470                16-φ25                528
                400                1860                1720                580                525                16-φ30                595

防污隔断阀,HS41XA防污隔断阀(带过滤)尺寸结构图

防污隔断阀,HS41XA防污隔断阀(带过滤)尺寸结构图 黄铜防污隔断阀图

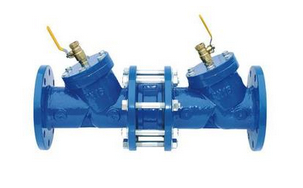

防污隔断阀实物图防污隔断阀(带过滤)实物图片
