YQ98001过滤活塞式可调减压阀

更新时间:2024/10/21

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,YQ98001过滤活塞式可调减压阀售前、售中、售后专业服务。

  产品名称: YQ98001过滤活塞式可调减压阀   产品型号: YQ98001
  驱动方式: 可调式   连接形式: 法兰
  结构形式: 活塞式   密封结构: 弹性软密封
  压力范围: 1.6MPa-2.5MPa   公称通径: DN40-400
  常用材质: 球墨铸铁,铸铁,铸钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

YQ98001过滤活塞式可调减压阀一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的 进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。出口压力不因进口压力变化而改变, 亦不因主阀出口流量的变化而改变,安全可靠地将出口压力维持在设定值上。该阀减压准确,性能稳定、安全可靠、安装调节方便,使用寿命长。可用于生活给水、 消防系统及工业给水系统。
YQ98001型过滤活塞式可调减压阀使用原理:
从性能上讲是一种流体控制设备,主要控制其开、闭及其开度从而达到通、断及控制其流量、压力的作用。过滤活塞式可调式减压阀在此基础上,利用液压传动原理来控制阀的启、闭及开度。而达到阀门性能上的要求,并利用管道中的流体作为液压传动介质,而不需要du立的液压泵站,既节约设备的投资,又节约能源,也能达到自动控制的目的。

YQ98001过滤活塞式可调减压阀主要技术参数:
公称压力(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
调压范围(MPa)
缓闭时间(S)
.低动作压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
0.09-0.8
3-60
(可调)
≥0.07
0-80
1.6
2.4
1.76
0.15-1.4
2.5
3.75
2.75
0.2-2.0
YQ98001过滤活塞式可调减压阀零部件材料如下表:
零件名称
材质
阀体、阀盖
铸铁、铸钢
阀座
锡青铜、不锈钢
阀瓣
碳钢、不锈钢+NBR
阀杆
铝青钢、铬不锈钢
活塞
铬不锈钢+NBR
过滤网
不锈钢
弹簧
不锈钢

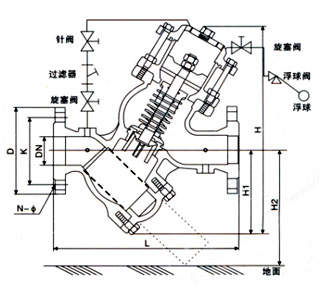

YQ98001过滤活塞式可调减压阀尺寸图

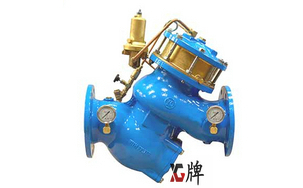

YQ98001过滤活塞式可调减压阀外形图

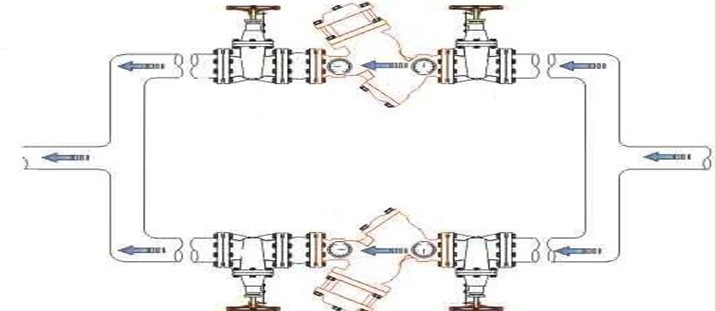

YQ98001过滤活塞式可调减压阀安装示意图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:YQ98003过滤活塞式遥控浮球阀 更多相关产品:YQ98002过滤活塞式安全泄压阀
