美标波纹管截止阀产品主要特点:

WJ41美标波纹管截止阀波纹管密封采用不锈钢或 Inconel 材料制造,结构设计合理，耐疲劳，使用寿命长。温度-29-350℃压力150LB-1500LB 美标波纹管截止阀，其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏；
开关无摩擦,密封不易磨损,启闭力矩小。这种截止阀采用的波纹管密封设计，从而完全消除了阀杆填料密封泄漏的问题，满足严格的泄漏等级要求。波纹管截止阀的零泄漏特性改善了设备的安全性，节约大量能源，减少了维修费用，可工业应用提供了清洁安全的工作环境。

美标波纹管截止阀结构特点：
1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计（波纹管+填料）,保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
4、双层波纹管、维修方便波纹管密封阀杆、双重密封 位置指示、无升降手轮
美标波纹管截止阀应用:
适用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等行业.
适用介质:高温导热油、蒸汽、冷热水、氯气等相关液体、气体。

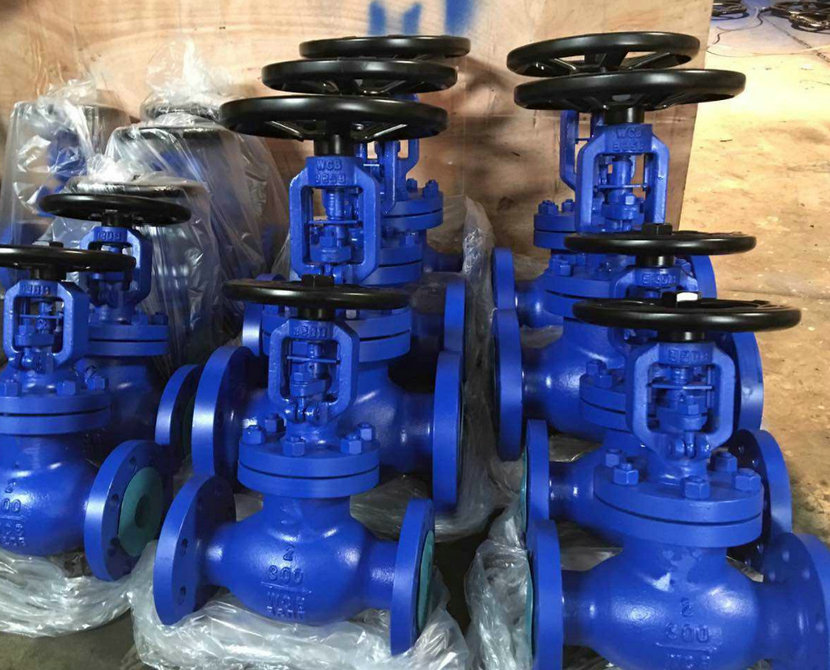

美标波纹管截止阀实物图片

 美标波纹管截止阀技术规范

结构形式	BB-BG-OS & Y
驱动方式	手动
	电动
设计标准	ASME B16.10、BS1873
结构长度	ASME B16.10
连接法兰	ASME B16.5
试验和检验	API598

美标波纹管截止阀实物图片检验标准

公称压力（LB）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤550℃	水、蒸汽、油品、气体等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

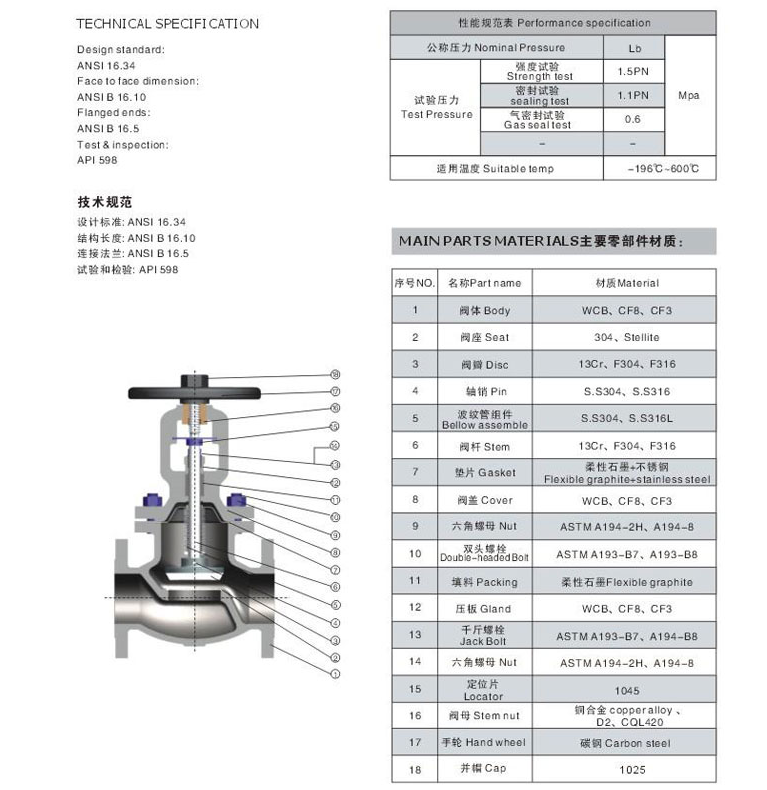

美标波纹管截止阀实物图片主要零件材质

序号NO.	名称part name	材质material
1	阀体body	WCB、CF8、CF3
2	阀瓣disc	2CR13、SS304、SS316
3	轴销hinge pin	SS304、SS316
4	波纹管组件bellows combination	SS304、SS316L
5	阀盖bonnet	WCB、SS304、SS316
6	填料packing	柔性石墨Flexible graphite、PTFE
7	压套gland	25#、304、316
8	定位片locator	25#、304、316
9	阀杆螺母stem nut	铜合金ZQA19-4
10	手轮hand wheel	碳钢carbon steel
11	并帽cap	25#
12	油杯oil cup	黄铜brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	双头螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	垫片gasket	柔性石墨+不锈钢flexible graphite+stainless steel、PTFE
16	阀杆stem	2Cr13、SS304、SS316

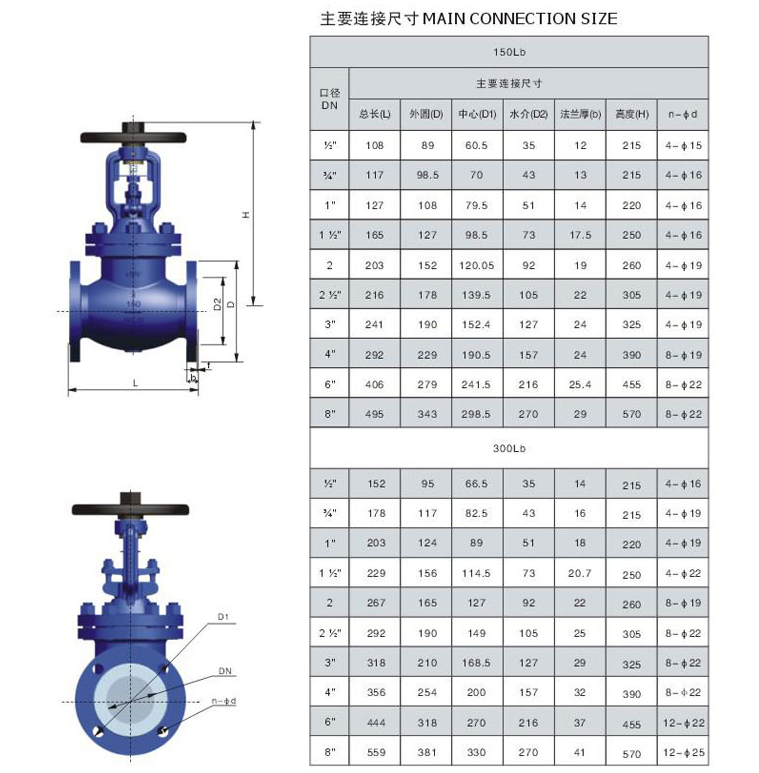

美标波纹管截止阀,WJ41美标波纹管截止阀参数尺寸结构图:
