对焊截止阀产品介绍：

J61Y对焊截止阀,高温高压对焊截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接，适用于高温高压场合。主要技术参数：公称压力：16、25、32MPa 42.0MPa适用温度:425℃ 450℃ 500℃ 540℃，主要用于钢铁、冶金、电厂、热电等企业。

对焊截止阀主要特点及用途

1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好、寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上，具有耐温、耐压的特点。

对焊截止阀制造验收技术标准

1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。

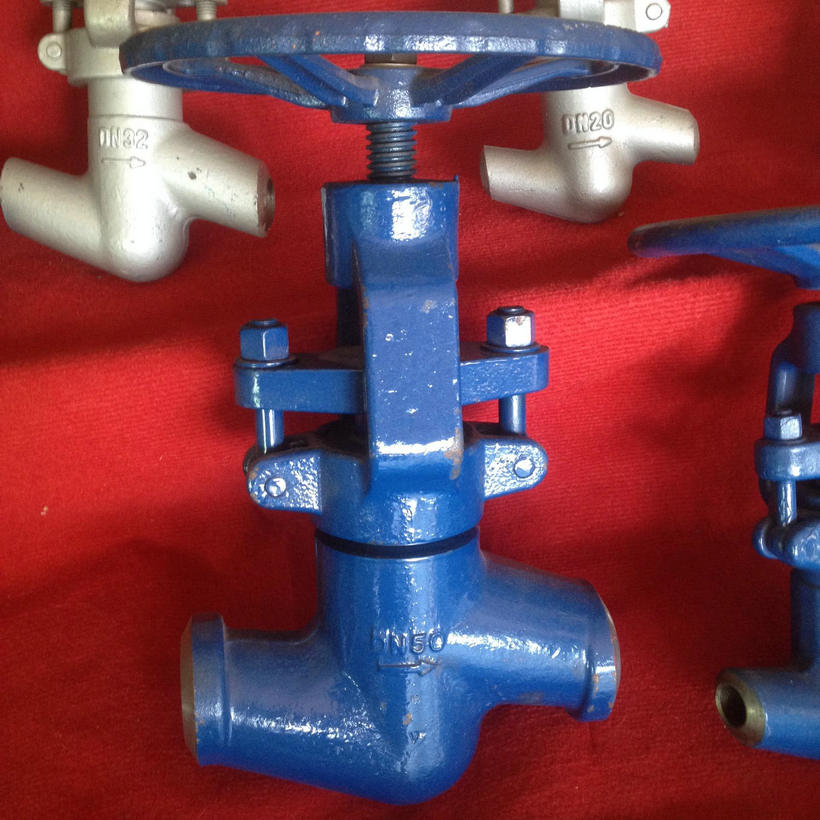

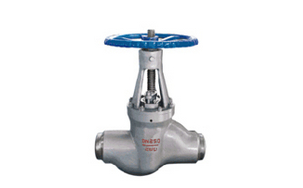

对焊截止阀,高温高压对焊截止阀实物图片

对焊截止阀,高温高压对焊截止阀主要性能和使用规范

产品型号	公称压力(MPa)	试验压力(MPa)		工作压力(MPa)			公作温度℃	适用介质
		壳体强度	密封	P54	P55	P57
J61H(Y)-100	10	15	11	/	/	/	≤425	水、蒸汽、油品
J61H(Y)-200	20	30	22	/	/	/
J61H(Y)-250	25	38	28	/	/	/
J61H(Y)-320	32	48	36	/	/	/
J61Y-P54/100V	20	30	22	10	/	/	≤540	蒸汽
J61Y-P54/140V	25	38	28	14	/	/
J61Y-P54/170V	/	48	36	17	/	/
J61Y-P55/100V	/	38	28	/	10	/	≤550
J61Y-P55/140V	/	48	36	/	14	/
J61Y-P55/170V	/	53	39	/	17	/
J61Y-P57/100V	/	48	36	/	/	10	≤570
J61Y-P57/140V	/	55	40	/	/	14
J61Y-P57/170V	/	60	44	/	/	17

 对焊截止阀,高温高压对焊截止阀标准与规范

设计与制造	结构长度	压力 – 温度等级	试验标准
E101 JB/T3595 DL/T531	E101 JB2766 GB/T15188.1	E101 JB/T3595	E101 JB/T9092

 对焊截止阀,高温高压对焊截止阀主要零件材料

零件材料	材料牌号
阀　 　体	WCB　　　A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
阀　　 盖	WCB　　 A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
阀　　 瓣	WCB　　 A105	WC6　 25Cr2MoV	WC9 25Cr2MoV
阀 　　杆	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
阀　　 座	25 + STL	304	304
密封环 （ 垫 片 ）	增强柔性石墨 / 软钢
填　　 料	增强柔性石墨
阀 杆 螺 母	ZCuAl10Fe3 / D2

 对焊截止阀,高温高压对焊截止阀主要外形尺寸

公称通径	主要外形尺寸和I连接尺寸（mm)
	L	D1	D2	D3	α970	H	Do
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10	120	12	25	／	37.5°	185	140
15	150	17	36	／	37.5°	247	200
20	170	22	42	／	37.5°	248	200
25	170	26	42	／	37.5°	248	240
32	180	31	44	／	37.5°	248.5	280
40	230	38	60	／	37.5°	440	280
50	350	50	82	／	32°	450	320
65	330	69	100	110	32°	669	400
80	470	84	108	130	32°	669	450
100	560	107	144	165	32°	755	500
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
10	120	12	28	／	37.5°	189	140
15	150	17	40	／	37.5°	250	200
20	170	22	46	／	37.5°	252	200
25	170	26	46	／	37.5°	254	240
32	180	31	49	／	37.5°	254	280
40	230	38	60	／	37.5°	440	280
50	350	50	90	／	32°	455	320
65	330	69	104	110	32°	630	400
80	470	84	110	140	32°	672	450
100	560	107	148	170	32°	761	500

对焊截止阀,高温高压对焊截止阀性能规范

型号	公称压力	试验压力（MPa）		工作压力（MPa）	工作温度（℃）	适用介质
		强度试验	密封试验/上密封试验
Z961(960、962) Y-250	25	37.5	27.5	-	≤425	水、蒸汽
Z961(960、962) Y-320	32	48.0	36.0	-	≤425
Z961(960、962) Y-P54 100	-	30.0	22.0	P5410	≤540	蒸汽
Z961(960、962) Y-P54 170	-	48.0	36.0	P5417	≤540

对焊截止阀,高温高压对焊截止阀主要零件材料

零件名称	材料牌号
阀体	WCB	WC6	WC9
阀板	WCB	WC6	WC9
阀盖	25	12Cr1MoVA
阀杆	2Cr13	20Cr1MoVA
阀座	25	12Cr1MoVA
密封环	S软钢（增强柔性石墨）	S软钢（增强柔性石墨）	S软钢（增强柔性石墨）
填料	增强柔性石墨
支架	WCB	WCB或WC6
阀杆螺母	ZQAL9-4
四开环	1Cr13	20Cr1MoVA
阀杆螺母	ZQAL9-4
工作温度	V型≤540℃≤570℃；其余型≤540℃≤570℃
阀体材料	V型铭钼钒钢ZG20CrMoV或ZG15CrMoV
适用介质	水、蒸汽

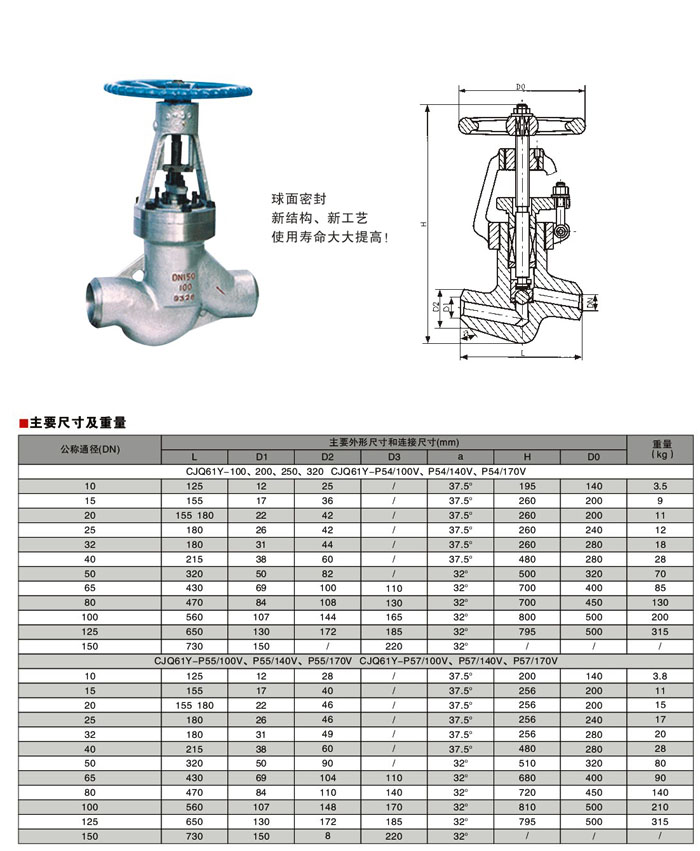

对焊截止阀,高温高压对焊截止阀参数尺寸结构图:
