波纹管蒸汽截止阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,波纹管蒸汽截止阀售前、售中、售后专业服务。

  产品名称: 波纹管蒸汽截止阀   产品型号: WJ41
  驱动方式: 手动   连接形式: 法兰,焊接
  结构形式: 截止   密封结构: 波纹管密封
  压力范围: 1.6MPa-4.0MPa   公称通径: DN15-350
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

波纹管蒸汽截止阀产品介绍:

WJ41波纹管密封截止阀符合密封标准。密封面堆焊Co基硬质合金、耐、温耐磨、耐腐、抗摩擦性能好、使用寿命长。适用于公称压力PN1.6~16MPa,工作温度-29~425℃主要用于锅炉高温蒸汽、石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示。

波纹管蒸汽截止阀,WJ41波纹管密封截止阀产品特点

1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),阀杆的零泄漏。没有流体损失,降低能源损失,工厂设备安全。并符合密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示。

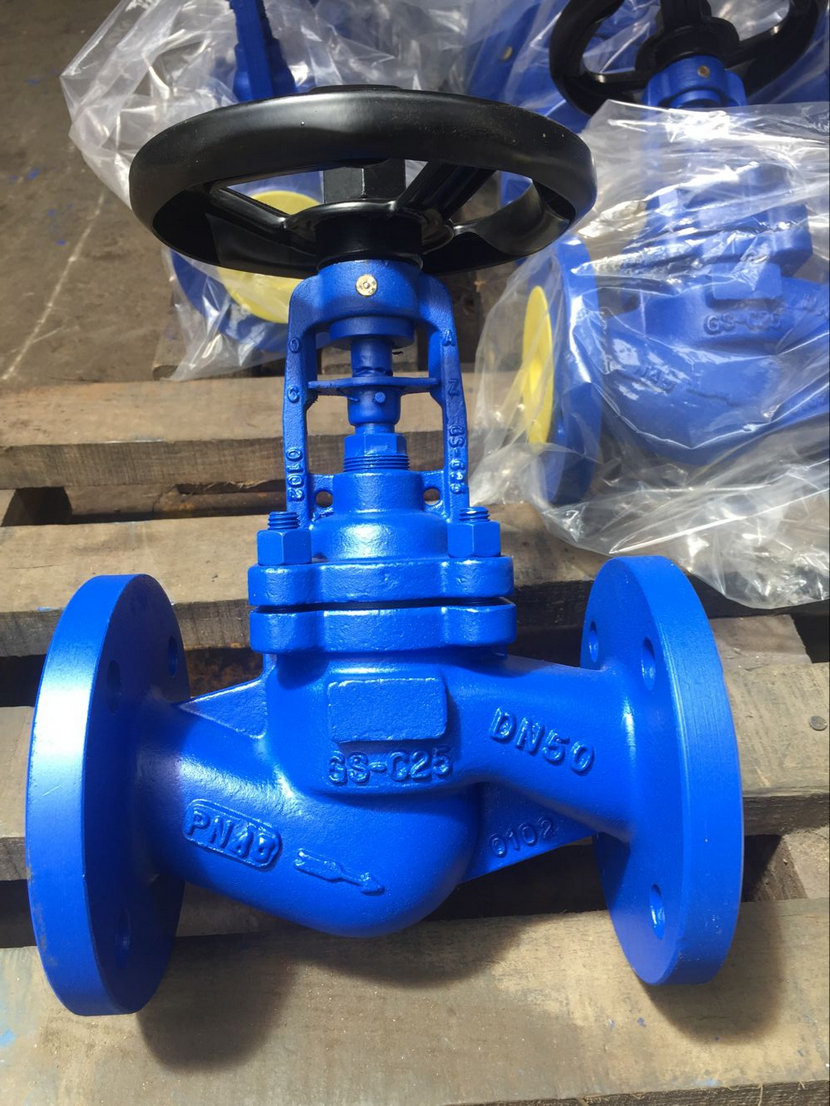

波纹管蒸汽截止阀,WJ41波纹管密封截止阀实物图片

波纹管密封截止阀实物图片

波纹管蒸汽截止阀,WJ41波纹管密封截止阀技术规范

构形式 BB-BG-OS & Y
驱动方式 手动
电动
设计标准 GB12235
结构长度 GB12221
连接法兰 GB9113、JB/T79、HG20596
试验和检验 JB/T 9092、GB/T13927

波纹管蒸汽截止阀性能规范

公称压力
(MPa)
壳体试验压力
(MPa)
密封试验压力
(MPa)
适用温度
(℃)
1.6 2.4 1.76
≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04

波纹管蒸汽截止阀主要零部件材质

序号 名称 材质
1 阀体 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 阀瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 轴销 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 阀杆 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L
6 垫片 柔性石墨+不锈钢、PTFE
7 阀盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料压盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 WCB、QT400-18

波纹管蒸汽截止阀,WJ41波纹管密封截止阀尺寸结构图:

波纹管密封截止阀尺寸结构图
