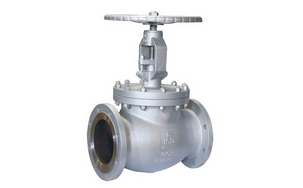

日标截止阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,日标截止阀售前、售中、售后专业服务。

  产品名称: 日标截止阀   产品型号: J41H/W
  驱动方式: 手动   连接形式: 法兰
  结构形式: 截止   密封结构: 硬密封
  压力范围: 10K-20K   公称通径: DN15-300
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

日标截止阀产品介绍:

JIS日标法兰截止阀主要用来接通或截断管路中的介质,适用于公称压力10K-20K,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。 截止阀是一种常用的截断阀,一般不用于调节流量。截止阀适用的压力、温度范围广,但一般用于中、小口径的管道。

日标截止阀标准:

设计与制造按JIS B2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212,2214
检验按JIS B2003

日标截止阀,JIS日标法兰截止阀设计标准

设计与制造  结构长度  法兰尺寸 压力-温度 试验—检验
JIS  B2071  B2081 JIS  B2002 JIS  B2212  B2214 JIS  B2071  B2081 JISB2003

日标截止阀性能规范

 阀体材料 SCPH2-11  SCPH-32  SCS13A SCS19A  SCS14A  SCS16A   SCPL1
适用温度  ≤425 ≤540  ≤275  ≤200  ≤275  ≤200  -45-150
 适用介质  水、蒸汽、油品  硝酸类  醋酸类 氨气液氨

日标截止阀主要零件材料

零件名称 CF8系列 CF3系列 CF8M系列 CF3M系列 WCB系列
阀体/阀盖 CF8 CF3 CF8M CF3M WCB
阀瓣 F304 F304L F316 F316L 1Cr13
阀瓣盖 304 304L 316 316L 1Cr13
阀杆 F304 F304L F316 F316L 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 PTFE+304 PTFE+304L PTFE+316 PTFE+316L 石墨+304
压盖 CF8 CF3 CF8M CF3M WCB
填料压环 304 304L 316 316L 1Cr13
螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
螺母 A194-8M A194-8M A194-8M A194-8M 45

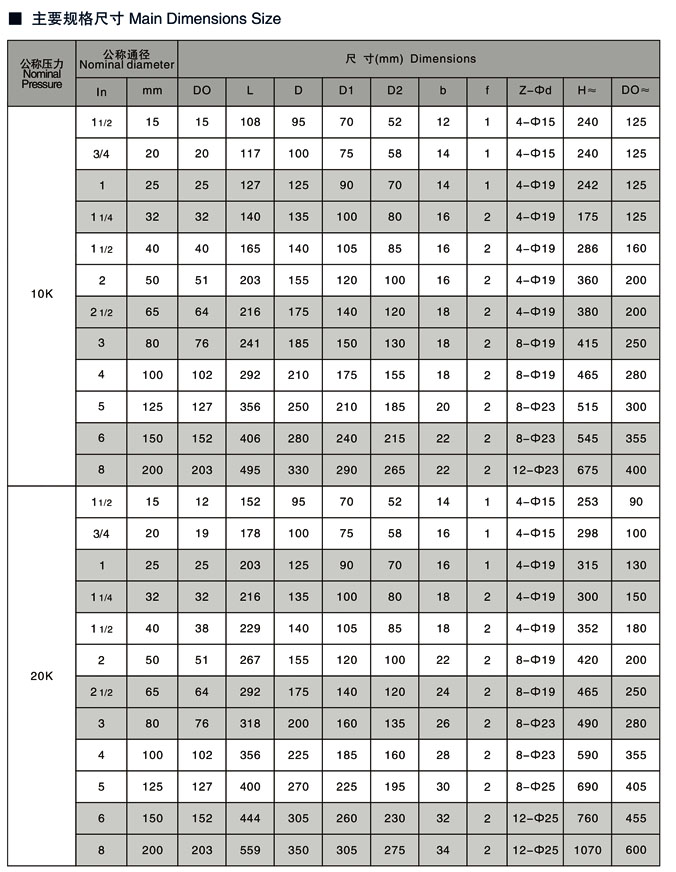

日标截止阀,JIS日标法兰截止阀参数尺寸结构图:

日标截止阀,JIS日标法兰截止阀参数尺寸结构图 日标截止阀,JIS日标法兰截止阀参数尺寸结构图
