高温高压截止阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,高温高压截止阀售前、售中、售后专业服务。

  产品名称: 高温高压截止阀   产品型号: J61Y/J961Y/J962Y/J561Y
  驱动方式: 手动,电动   连接形式: 焊接,法兰
  结构形式: 截止   密封结构: 自密封
  压力范围: 1.6MPa-42.0MPa   公称通径: DN6-300
  常用材质: WCB,锻钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

高温高压截止阀高清实物图片

高温高压截止阀产品介绍:

J61Y/J961Y/J962Y/J561Y高温高压焊接截止阀结构形式与用途:
1,操作传动方式有:手动、正、伞齿轮传动、电动、气动等.订货时请注明传动方式。
2、焊接连接的截止阀适用于公称压力PN1.6-32MPa,及 P54/100V-P57/170V,工作温度≤540℃(其中P57/170V工作温度570℃)的石油、化工、火力电站、水力各种系统的管路上,切断和接通管路介质。适用介质为:水、蒸汽、油品、酸性介质等。
3、符合国内外标准的要求,阀门中腔采用压力自紧式密封结构,支管两端为焊接结构,焊接坡口可按标准或用户要求配接,密封可靠、性能好、造型美观。
4、阀瓣、阀座密封面用我铁基合金或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
5、阀杆经调质及表面氮化处理,有好的抗摩擦性和抗腐蚀性,阀门在运行时开启不经阀杆外漏,同时可更换阀杆调料。
6、中大口径可采用内旁通结构并设置滚动轴承与推力轴承、开关灵活,启闭轻松。
7、电动截止阀配有Dzw系列阀门电动装置,具有壳体小,重量轻,功能全,外形美观等特点,并可与程控电脑配套使用.
程控电脑配套使用,也可按用户要求选配电动装置。

高温高压截止阀制造验收技术标准

1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。

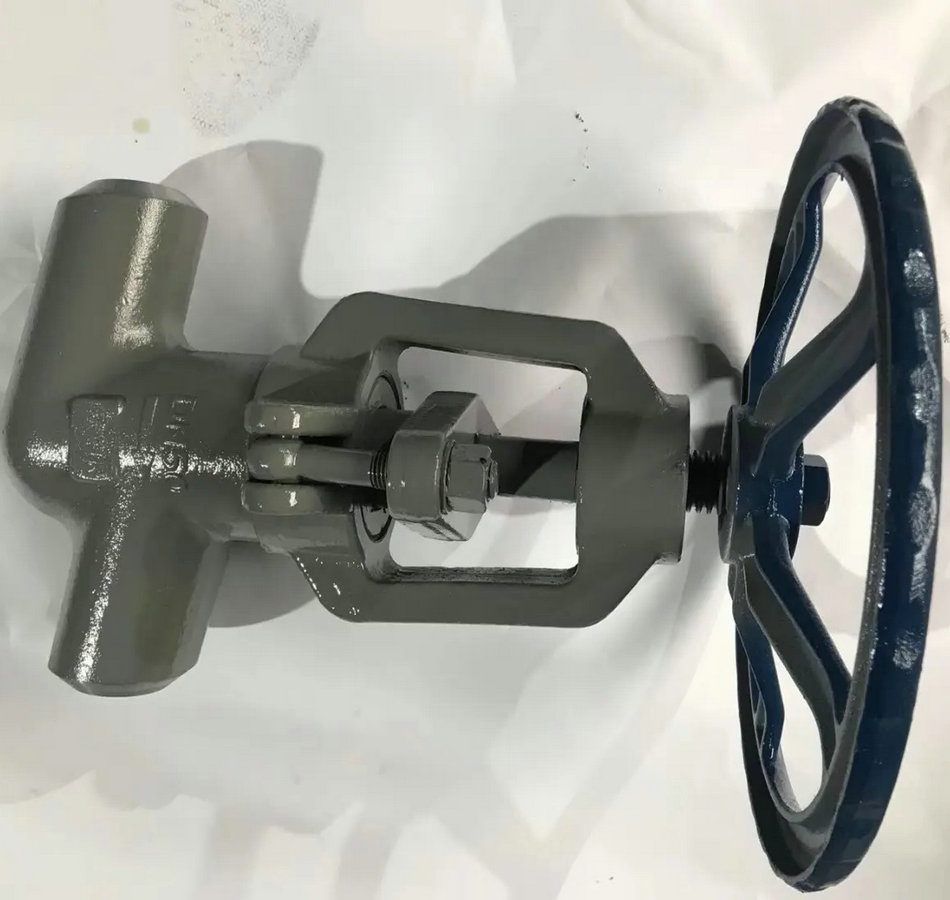

高温高压截止阀实物图片

高温高压截止阀高清实物图片

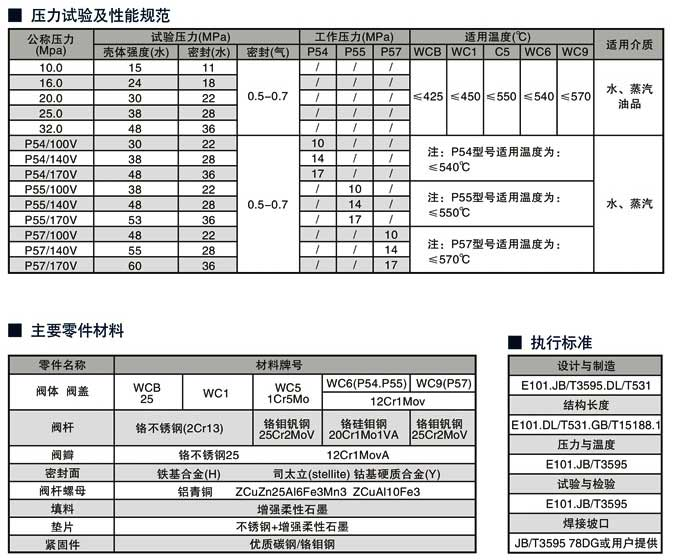

高温高压截止阀主要性能和使用规范

产品型号 公称压力(MPa) 试验压力(MPa) 工作压力(MPa) 公作温度℃ 适用介质
壳体强度 密封 P54 P55 P57
J61H(Y)-100 10 15 11 / / / ≤425 水、蒸汽、油品
J61H(Y)-200 20 30 22 / / /
J61H(Y)-250 25 38 28 / / /
J61H(Y)-320 32 48 36 / / /
J61Y-P54/100V 20 30 22 10 / / ≤540 蒸汽
J61Y-P54/140V 25 38 28 14 / /
J61Y-P54/170V / 48 36 17 / /
J61Y-P55/100V / 38 28 / 10 / ≤550
J61Y-P55/140V / 48 36 / 14 /
J61Y-P55/170V / 53 39 / 17 /
J61Y-P57/100V / 48 36 / / 10 ≤570
J61Y-P57/140V / 55 40 / / 14
J61Y-P57/170V / 60 44 / / 17

高温高压截止阀标准与规范

设计与制造 结构长度 压力 – 温度 试验标准
E101
JB/T3595
DL/T531
E101
JB2766
GB/T15188.1
E101
JB/T3595
E101
JB/T9092

高温高压截止阀主要零件材料

零件材料 材料牌号
阀   体 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
阀   盖 WCB   A105 WC6  12Cr1MoV WC9 12Cr1MoV
阀   瓣 WCB   A105 WC6  25Cr2MoV WC9 25Cr2MoV
阀   杆 2Cr13 / 1Cr17Ni2 25Cr2MoV 25Cr2MoV
阀   座 25 + STL 304 304
密封环 ( 垫 片 ) 增强柔性石墨 / 软钢
填   料 增强柔性石墨
阀 杆 螺 母 ZCuAl10Fe3 / D2

高温高压截止阀,J61Y高温高压焊接截止阀尺寸结构图:

高温高压焊接截止阀尺寸结构图

高温高压焊接截止阀尺寸结构图
