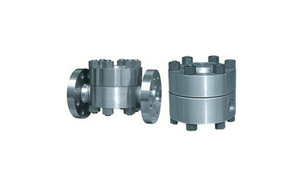

高温高压圆盘式疏水阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,高温高压圆盘式疏水阀售前、售中、售后专业服务。

  产品名称: 高温高压圆盘式疏水阀   产品型号: HRF3、HRW3、HR3
  驱动方式: 自动   连接形式: 焊接,法兰
  结构形式: 圆盘式   密封结构: 水封
  压力范围: 1.6MPa-16.0MPa   公称通径: DN15-50
  常用材质: WCB,WC6,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

高温高压圆盘式疏水阀,KRF3,HRW3高温高压圆盘式疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置,高效节能。可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。抗蚀性强.动作可靠,经久耐用。在工作压力范围内,无需调整,节能效果显著。

高温高压圆盘式疏水阀主要零部件

序号 名称 材料
1 螺柱 B16
2 螺母 20CrMo
3 阀盖 F22
4 阀座盖 F22
5 阀片 F22
6 垫圈 石墨
7 阀座 F22
8 阀套 F22
9 石墨垫圈 304+石墨
10 滤网 304
11 阀体 F22
12 垫圈 石墨
13 阀座顶杆 F22

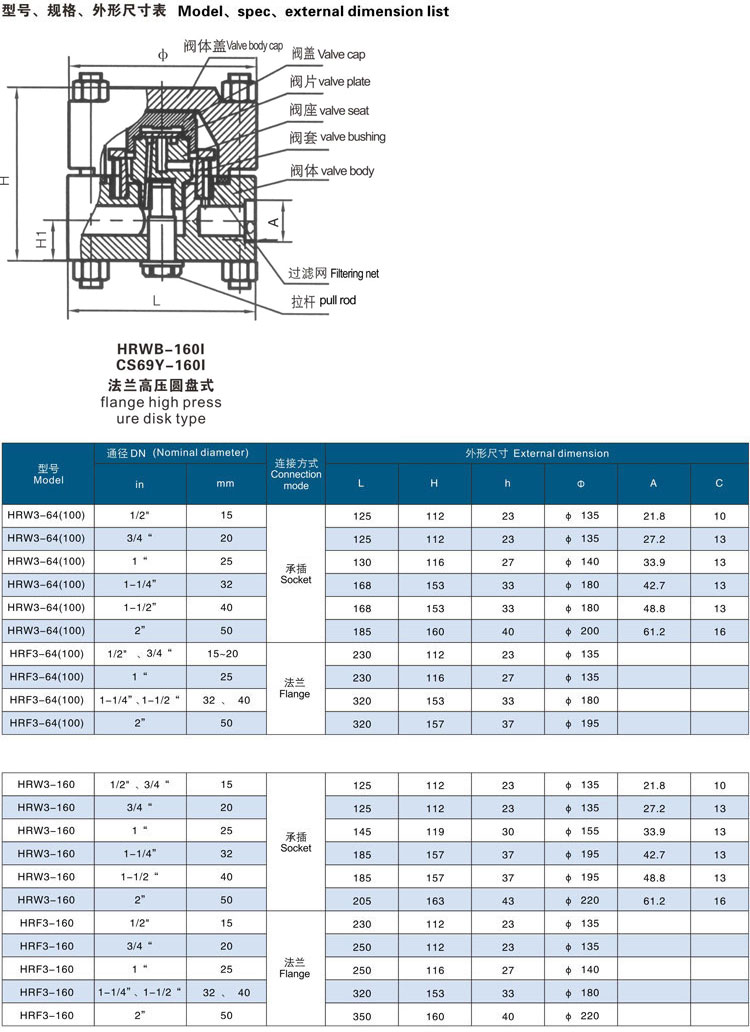

主要外形尺寸

型号 口径DN L H h W
CS49H-100I
KRF-600LB
KRF3-600LB
15 230 112 23 135
20 230 112 23 135
25 230 116 27 140
32 320 153 33 180
40 320 153 33 180
50 320 157 37 195

主要外形尺寸

型号 口径DN L H h W
CS49H-160I
KRF-900LB
KRF3-900LB
15 230 112 23 135
20 230 112 23 135
25 230 116 27 140
32 320 153 33 180
40 320 153 33 180
50 350 160 40 220

主要外形尺寸

型号 口径DN L H h W
CS69H-100I
CS19H-100I
HRW-600LB
HRW3-600LB
15 125 112 23 135
20 125 112 23 135
25 130 116 27 140
32 168 153 33 180
40 168 153 33 180
50 185 160 40 200

主要外形尺寸

型号 口径DN L H h W
CS69H-160I
CS19H-160I
HRW-900LB
HRW3-900LB
15 125 112 23 135
20 125 112 23 135
25 145 119 30 155
32 185 157 37 195
40 185 157 37 195
50 205 163 43 220

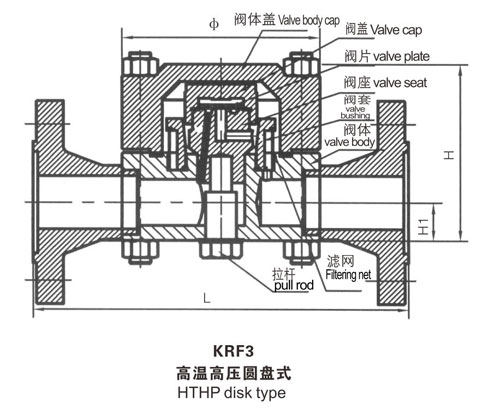

高温高压圆盘式疏水阀,KRF3,HRW3高温高压圆盘式疏水阀尺寸图:
