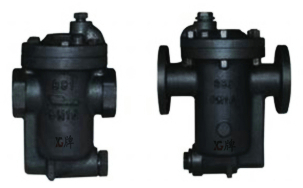

倒吊桶式疏水阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,倒吊桶式疏水阀售前、售中、售后专业服务。

  产品名称: 倒吊桶式疏水阀   产品型号: 981,992,882F
  驱动方式: 自动   连接形式: 螺纹,法兰
  结构形式: 倒吊桶式   密封结构: 水封
  压力范围: 1.6MPa   公称通径: DN15-80
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

倒吊桶式疏水阀,钟形浮子式疏水阀内部是一个倒吊桶为液位敏感件,吊桶开口向下,倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气,不怕水击,抗污性能好。过冷度小,漏汽率小于3%,最大背压率为75%,连接件比较多,灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门,工作压差小于0.1MPA时,不适合选用。
当装置刚启动时,管道内的空气和低温凝结水进入疏水阀内,倒吊桶靠自身重量下坠,倒吊桶连接杠杆带动阀心开启阀门,空气和低温凝结水迅速排出。当蒸汽进入倒吊桶内,倒吊桶的蒸汽产生向上浮力,倒吊桶上升连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力,靠自身重量向下沉,倒吊桶连接杠杆带动阀心开启阀门,循环工作,间断排水。

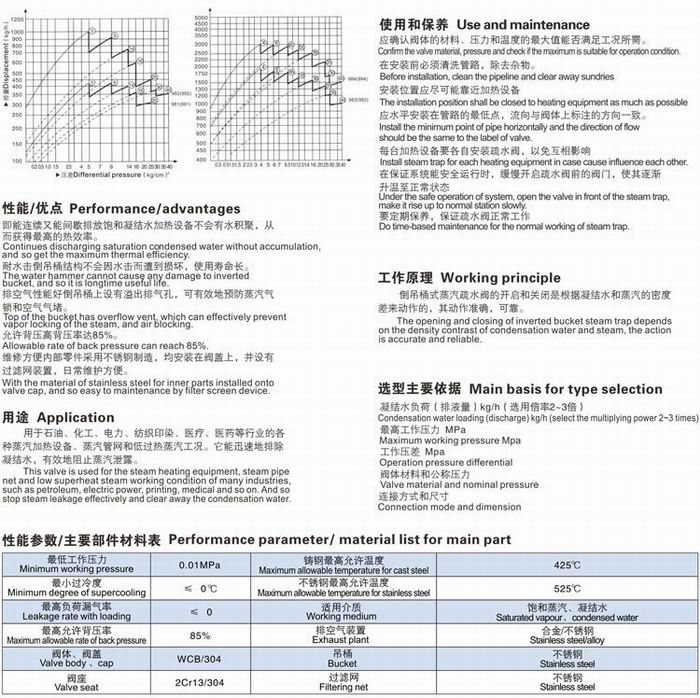

倒吊桶式蒸汽疏水阀的优点
1、倒吊桶式疏水阀可抵抗高压、耐水锤。加装进口加止回阀后,可用于过热蒸汽系统。
2、失效模式通常为常开,需要这种特点的应用比较安全,例如汽轮机疏水。

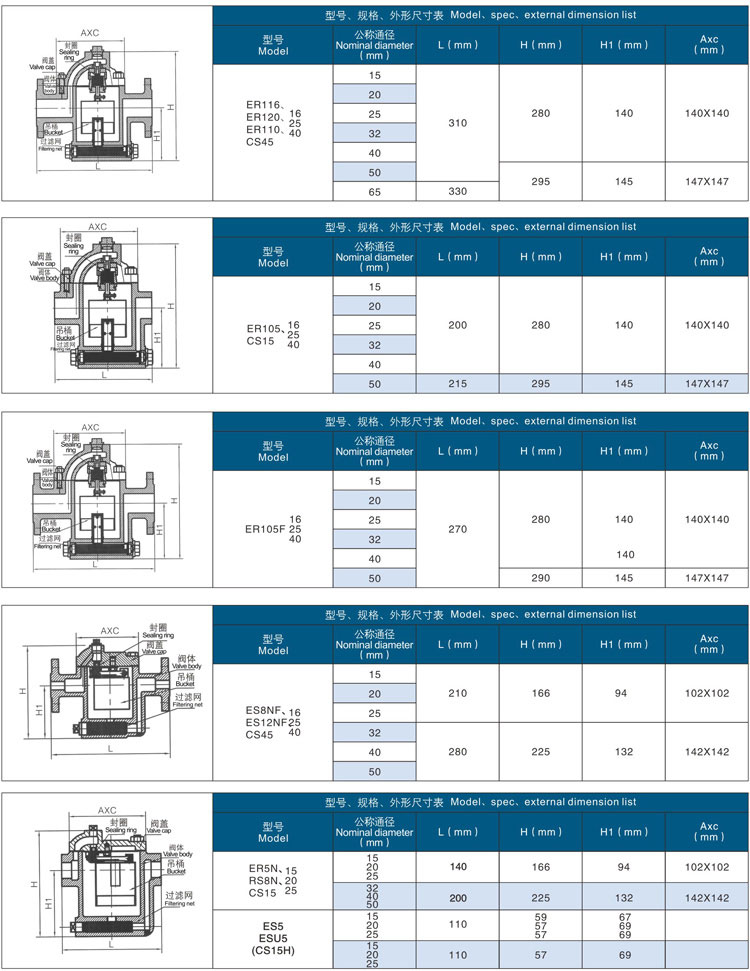

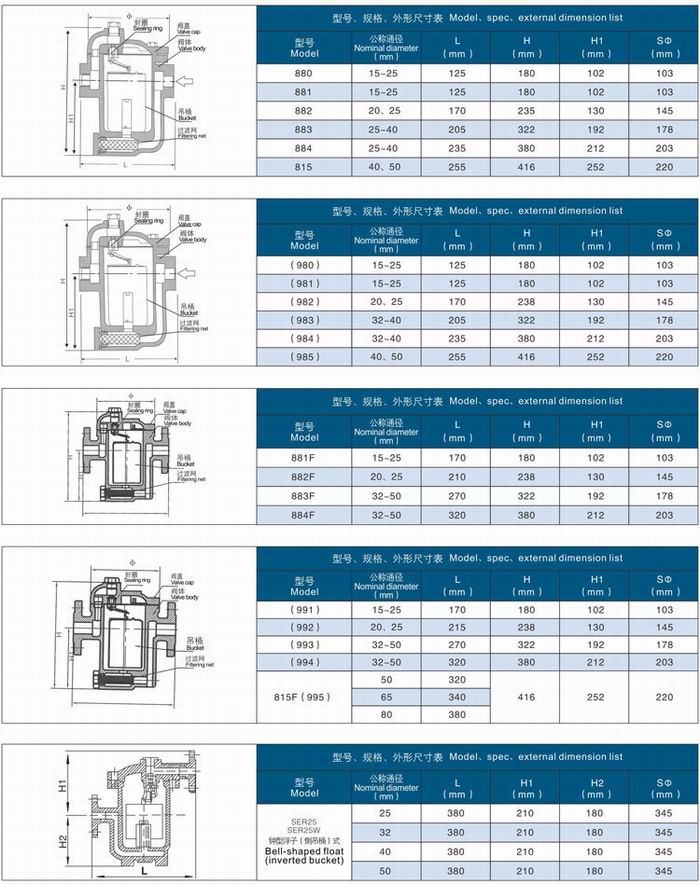

倒吊桶式疏水阀,钟形浮子式疏水阀参数尺寸,结构图:



相关产品:浮球疏水阀 更多相关产品:膜盒式疏水阀
