气动Y型疏水阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,气动Y型疏水阀售前、售中、售后专业服务。

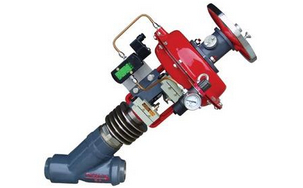

  产品名称: 气动Y型疏水阀   产品型号: CY
  驱动方式: 气动   连接形式: 焊接
  结构形式: Y型   密封结构: 硬密封
  压力范围: 1.6MPa-32.0MPa   公称通径: DN15-100
  常用材质: 铸钢,锻钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

气动Y型疏水阀特别适用于火电站系统中,作为接通或截断介质使用。
气动Y型疏水阀应用范围:
火电站系统中主蒸汽系统疏水。
气动Y型疏水阀结构特点:
阀门上部由阀盖和填料箱组成,利于快速拆装以及在原地维修。倾斜阀杆的构造和最佳的流道形状设计使介质近于直线的方式,阀门具有最佳的Cv值,产生比其它形式阀门更低的压降。
阀门本体上以特殊工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),结构更紧凑。锥形密封面设计使较小的轴向力就可密封,能提供可靠的密封和长久的使用寿命。

采用阀体中腔导向的阀瓣具有上下两个导引环,阀瓣的顶部和底部同时导向,构成全程在阀体中腔导向的活塞式阀瓣,可以消除因各种受力不当产生的卡死,表面擦伤,阀杆弯曲,阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过,有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。

阀瓣密封面堆焊硬质合金,该合金具有极佳的机械特性,耐磨损,耐冲蚀,可保持阀门长久的使用寿命。

阀杆填料采用进口的特种填料,能起到最佳的防漏效果,并且经久耐用,拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫,以预定的扭矩进行装配,安全可靠,杜绝外漏。

采用气动装置作为执行机构,对阀门的控制精确,安全,有效.

填料箱采用特殊结构设计,保证足够的强度和良好的热学特性。

气动Y型疏水阀标准规范:
设计制造标准:JB/T3595、E101、ANSI B16.34
结构长度标准:GB/T 12221-2005
对接焊坡口尺寸按ANSI B16.25
承接焊尺寸按ANSI B16.34
承插焊口径范围:1/2″~ 2-1/2″
对接焊口径范围:1/2″~ 4″
压力温度等级:GB/T 12224-2005
试验检验标准:JB/T3595

气动Y型疏水阀零件材料与工况:

零件名称   材料
阀体 25+Stellite21 12Cr1MoV+Stellite21 0Cr17Ni12Mo2+Stellite21
阀瓣 25+Stellite21 12Cr1MoV+Stellite21 Stellite21
阀杆 1Cr13 25Cr2Mo1V 0Cr17Ni4Cu4Nb
填料箱 25 12Cr1MoV 0Cr17Ni12Mo2
压板 1Cr13 1Cr13 0Cr17Ni12Mo2
填料 夹不锈钢丝编织柔性石墨 夹不锈钢丝编织柔性石墨 夹不锈钢丝编织柔性石墨
填料垫 1Cr13 1Cr13 0Cr17Ni12Mo2
密封垫 夹316丝高目柔性石墨 夹316丝高目柔性石墨 夹316丝高目柔性石墨

气动Y型疏水阀主要尺寸及重量:

公称通径 300、600、900、 1690LB(相当于P55 100) 2680LB(相当于P55 170)
L L1 D W H G(kg) L L1 D W H G(kg)
1/2〃 152 102 58 216 442 27.8 152 102 58 216 386 27.8
3/4〃 152 102 58 216 442 27.8 152 102 58 216 386 27.8
1〃 152 102 58 216 442 27.8 152 102 58 216 386 27.8
1-1/4〃 170 122 81 363 554 46.8 170 122 81 216 469 46.8
1-1/2〃 170 122 81 363 554 46.8 170 122 81 216 469 46.8
2〃 208 155 92 363 600 85 272 180 102 363 622 85
2-1/2〃 272 180 102 406 648 85 325 224 122 406 658 85
3〃 272 180 102 406 648 85 325 224 122 406 658 85
4〃 325 224 122 406 658 102 325 224 122 406 658 112
