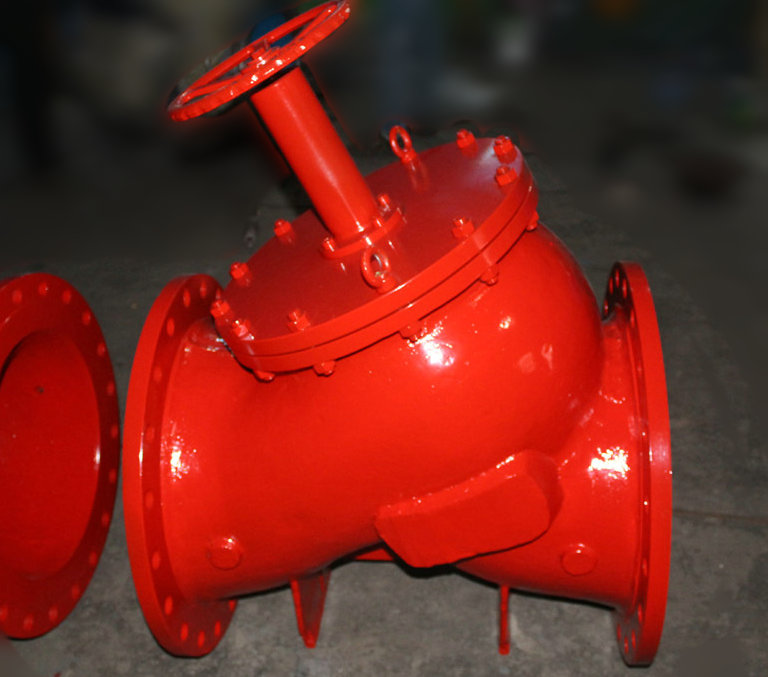

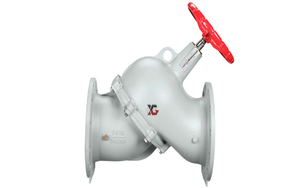

多功能止回阀功能产品介绍：

JLH型多功能三合一止回阀它包括阀体内设阀座、阀杆、弹簧、阀瓣、导套等零件组成。此阀具有截至、止回、节流三种功能。主要用于水泵出口或其它防止液体倒流的管道，可有效的防止普通止回阀液体倒流时产生的水锤冲击和噪音，是止回阀的更新换代产品。 安装了加速关闭弹簧，利用快关原理防止水锤的产生，防止介质倒流，达到静音关闭；装有开度指示器，通过调节开度，可以调节水泵的输出量；关闭阀杆，可起到截止阀的作用。

多功能止回阀,三合一多功能止回阀安装与调节：

1.安装时要注意阀体外水流指示，按水流方向安装，垂直、水平安装均可。

2.调节阀杆的开度，可改变流量大大小，开度的大小可以开度指示器上显示出来。

3.顺时针旋紧阀杆，可截断介质，起到截止阀的作用。

一、多功能止回阀,三合一多功能止回阀功能

1、即使泵出口压力小也可以抬起阀辩。并使流体通过，(0 04～0 07kgf／cm2开始工作)。

2、l因停止运转而使流体的流动一性被削弱时．阀瓣受弹簧作用．而关闭阀，这样完全可以防止一般止回阀因逆流而产生的水击。

3、三台一止回阀，园其密封垫是由合成橡胶制作的，因而可以吸收关闭阀擗时所产生的冲击，并且完全密封。

二、(截止阀)功能

利用阀杆向下推阀瓣．贴紧阀座，完全阻止流体。一般闸阀是由金属接触，因而不可能形成完全密封，而三合一止回阀．则由于其阀瓣是由橡胶制成的，因而能完全密封。

三、调流平衡阀功能

通过用手上下调节杆调节盘的开度，可以调节流体的流量，利用指示器，可以观察阀瓣的开闭状态，

多功能止回阀,三合一多功能止回阀产品特点：

1、用一个阀门 , 可以圆满地完成三种功能：无水锤止回阀、截止阀、调流平衡阀。

2、泵停止运转时，弹簧力先合上阀瓣，因而防止水锤。

3、通过调节开度，可以调节泵的输出量。

4、装有指示器，可以用眼睛确认阀门的开启度。

5、密封垫用丁腈橡胶制作，因而根本不会泄漏，可以吸收冲力。

6、弹簧是用不锈钢制作，耐蚀性。

7、可节约水量的设备材料和费用，缩小安装空间。

8、由于形状和结构等成流线型，因而压降很小。

9、由于起到旁道作用，所以其有回收出口侧管道内水的功能，而且在进口侧出现真空时，补充引水。

10、水平管道，垂直管道上均可安装。

多功能止回阀,三合一多功能止回阀执行标准

设计与制造参照：CJ/T167-2002的规定
阀门的结构长度按企业标准和客户要求
铁制法兰按GB/T17241.6-1998标准
钢制法兰按GB/T9113-2010标准
阀门实验标准按GB13927-2008的规定
阀门压力温度等级标准按GB/T1224的规定

 多功能止回阀,三合一多功能止回阀主要外形尺寸

DN	L		H	D			D1			D2
				1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	205		293	165	165	165	125	125	125	4-18	4-18	4-18
65	215		328	185	185	185	145	145	145	4-18	4-18	8-18
80	250		364	200	200	200	160	160	160	8-18	8-18	8-18
100	320		418	220	220	235	180	180	190	8-18	8-18	8-22
125	365		481	250	250	270	210	210	220	8-18	8-18	8-22
150	415	380	543	285	285	300	240	240	250	8-22	8-22	8-26
200	500	450	673	340	340	360	295	295	310	8-22	12-22	8-26
250	600	540	792	395	405	425	350	355	370	12-22	12-26	12-26
300	680	600	927	445	460	485	400	410	430	12-22	12-26	12-30
350	780	635	957	505	520	555	460	470	490	16-22	16-26	16-33
400	860	700	1188	565	580	620	515	525	550	16-26	16-30	16-36
450	920	780	1218	615	640	670	565	585	600	20-26	20-30	20-36
500	980	810	1256	670	715	730	620	650	660	20-26	20-33	20-36
600	1100	900	1600	780	840		725	770		20-30	20-36
700	1450	980	1750	895	910		840	840		24-30	24-36
800	1650	1120	1900	1015	1025		950	950		24-33	24-39
900	1800	1220	2100	1115			1050			28-33
1000	2000	1320	2400	1230			1160			28-36

多功能止回阀,三合一多功能止回阀参数尺寸图:
