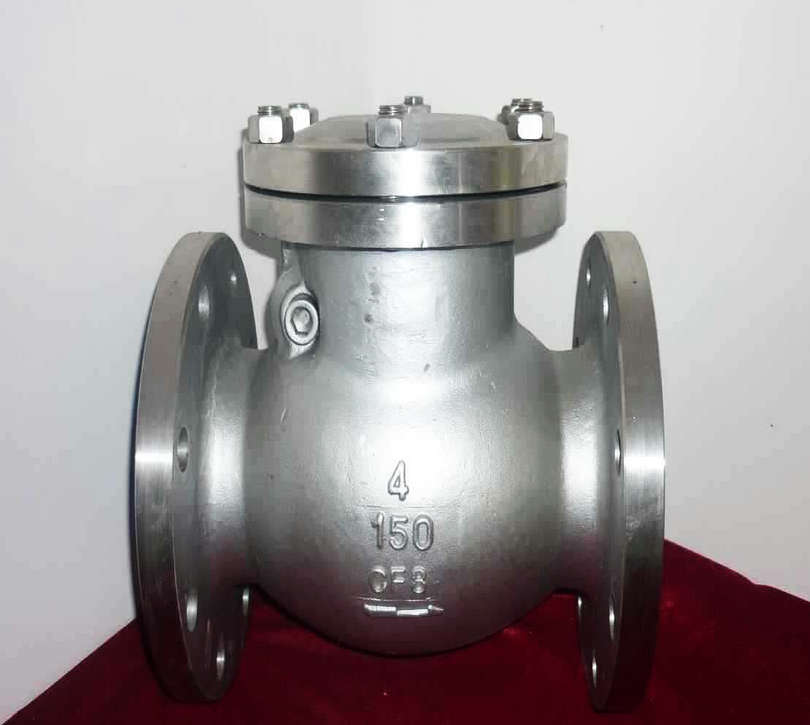

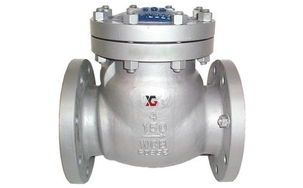

美标止回阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,美标止回阀售前、售中、售后专业服务。

  产品名称: 美标止回阀   产品型号: H44H/H44W
  驱动方式: 自动   连接形式: 法兰
  结构形式: 旋启式   密封结构: 自密封
  压力范围: 150LB-2500LB   公称通径: DN50-800
  常用材质: WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

美标止回阀_(API,JIS,磅级)旋启式止回阀特点:
①产品的设计符合美国国家标准ANSIB16.34,美国石油学会标准API16D要求。
②阀瓣为旋启式,流道直通,水平管道垂直管道均可安装。
③摇杆销轴采用内装式结构,减少了外泄漏缺点。
④阀体阀盖为螺栓连接,高压情况下Class 600Lb,中法兰采用内压自密封结构,使得产品体积重量轻,密封可靠。

美标止回阀_(API,JIS,磅级)旋启式止回阀结构特点

1、产品结构紧凑合理、密封可靠、性能好。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。



日标止回阀设计标准:
设计和制造标准按照: JIS 2071;
结构长度按照: JIS 2002;
连接端尺寸按照:JIS 2212或可选;
检验和测试按照: JIS 2003;

压力等ji:10K-20K;
产品规格:2"-24"

美标止回阀引用标准

设计与制造:API 6D
结构长度:ANSI B 16.10
法兰标准:ANSI B 16.5a
对焊端尺寸:ANSI B 16.25
压力检验:API 6D或API 598

美标止回阀_(API,JIS,磅级)旋启式止回阀压力试验

公称压力
PN(lb)
强度试验 水密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5-0.7 60-100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
2500 64.6 9367 47.4 6873

美标止回阀_(API,JIS,磅级)旋启式止回阀主要零件材料

壳体 ASTM A216 WCB ASTM A351 CF8
阀瓣及支架 WCB CF8 CF8M Monel
销轴 F6a F304 F316 Monel F304
阀瓣表面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL
阀座表面 13Cr STL STL 304 STL 316 STL Monel 304 304 STL
壳体 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
阀瓣及支架
销轴 F304L F316L F316L
阀瓣表面 304L 304L STL 316 316 STL 316L 316L STL
阀座表面 304L STL STL 316 STL STL 316L STL STL

美标止回阀_(API,JIS,磅级)旋启式止回阀尺寸结构图

美标止回阀_(API,JIS,磅级)旋启式止回阀参数尺寸结构图:

美标止回阀_(API,JIS,磅级)旋启式止回阀尺寸结构图 美标止回阀_(API,JIS,磅级)旋启式止回阀参数尺寸结构图
