升降式止回阀产品介绍：

不锈钢升降式止回阀控制管道内介质单向流向的阀门,阻止介质倒流。压力PN16~PN160 ,150LB-2500LB,适用于压力 1.6~25MPa/2.0-42.0MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等。升降式止回阀选用于公称压力PN1.6～160MPa/2.0-42.0MPa 工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

升降式止回阀执行标准：

设计制造标准：GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
连接法兰标准：GB/T 9113,API6D,ANSI/ASME B16.5
压力温度等：GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
试验检验标准：GB/T 13927-2008,JB/T9092,,API598,API6D
设计制造:按照ANSI B16.34
结构长度：ANSI B16.10
法兰尺寸：ANSI B16.15
试验～检验 :API 598

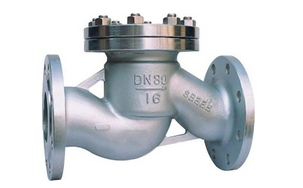

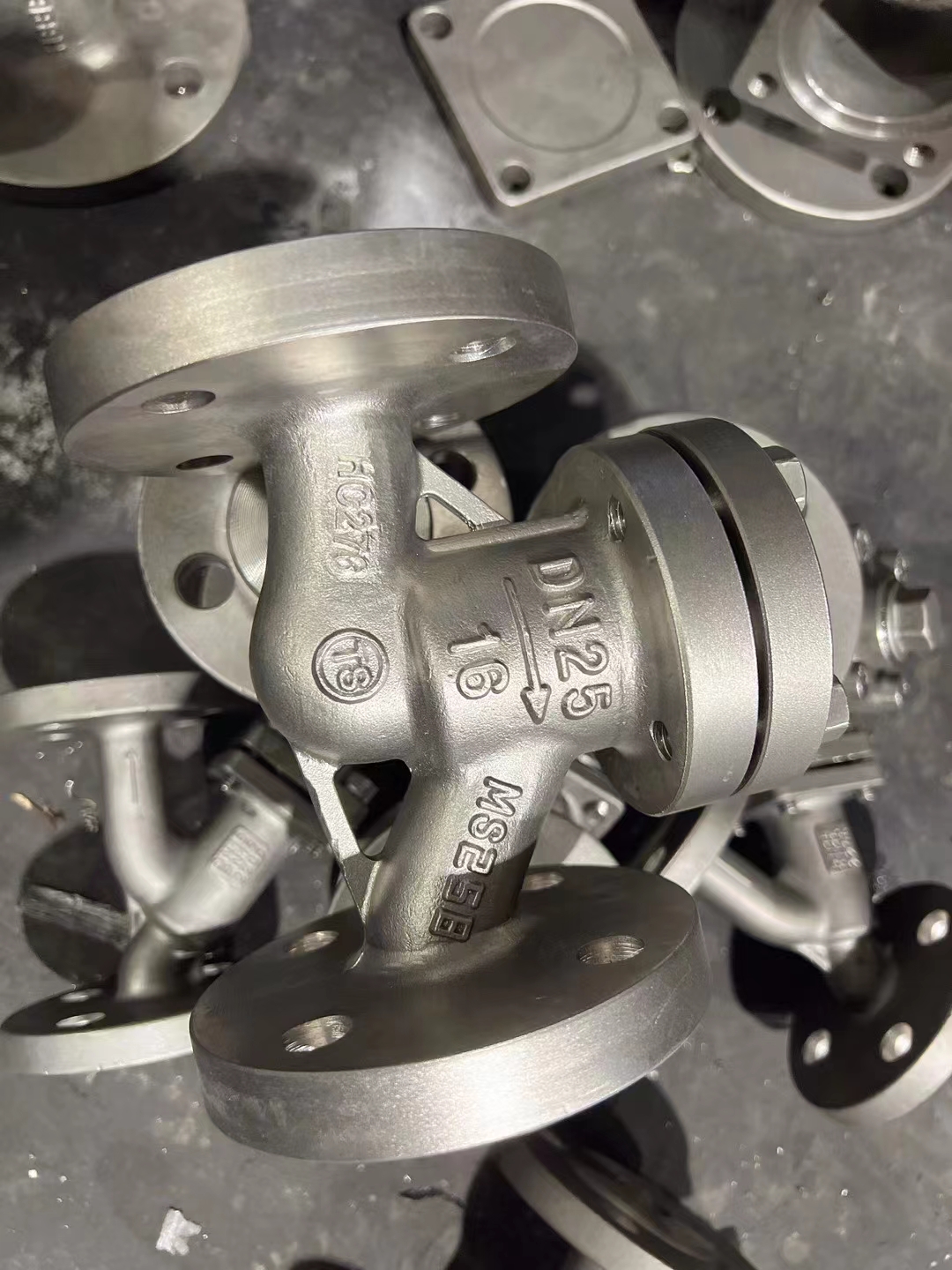

 升降式止回阀实物图片结构形式与用途:
1.升降式法兰连接止回阀适用干公称压力1.6~25MPa/2.0-42.0MPa的石油、化工、制药、化肥、电力行业等各种工况的管路上。适用介段为:水、油品、蒸汽、酸性介段等。
2.闸瓣、阀座密封面根据不同要求采用铁基合金堆焊或司太立(stellite )钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
3.可采用各种配套管法兰标准及法密封面型式，满足各种工程需要及用户要求.
4.阀体材料品种齐全，垫片可根据实际工祝或用户要求合理选配，能适用干各种压力、温度介质工况.
5、可按用户要求不同结构形式和连接形式的止回阀.为各种设备配套使用。

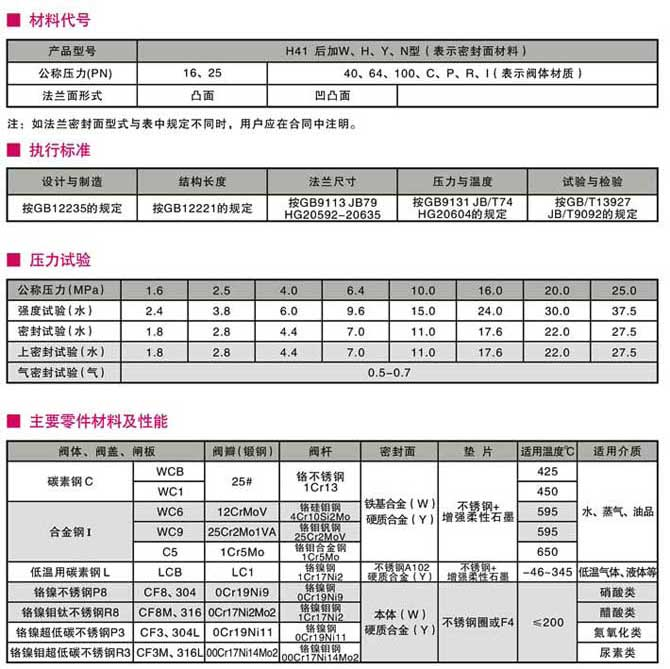

碳钢升降式止回阀零件材料

零件名称	材料牌名
阀体	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
垫片	石墨缠绕垫片	石墨缠绕垫片	聚四氟乙稀缠绕垫片	聚四氟乙稀缠绕垫片

碳钢升降式止回阀技术参数

公称压力	壳体材料				试验压力(Mpa)
PN（MPa）	WCB	ZGCr5Mo(C5)	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	强度试验	液体密封
1.6	H41H-16C	H41Y-16I	H41W-16P	H41W-16R	2.4	1.8
2.5	H41H-25	H41Y-25I	H41W-25P	H41W-25R	3.8	2.8
4.0	H41H-40	H41Y-40I	H41W-40P	H41W-40R	6.0	4.4
6.4	H41H-64	H41Y-64I	H41W-64P	H41W-64R	9.6	7.1
10.0	H41H-100	H41Y-100I	H41W-100P	H41W-100R	15.0	11.0
适用温度	-29-425℃	≤550℃	-40-200℃	-40-200℃	超出温度范围，请订货时注明
适用介质	水蒸气、油品等		硝酸等	醋酸等

不锈钢升降式止回阀零件材料

零件名称	材料牌名
阀体	304	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀盖	304	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀瓣	304	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
垫片	石墨缠绕垫片	石墨缠绕垫片	聚四氟乙稀缠绕垫片	聚四氟乙稀缠绕垫片

升降式止回阀技术参数

公称压力	壳体材料				试验压力(Mpa)
PN（MPa）	304	ZGCr5Mo(C5)	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	强度试验	液体密封
1.6	H41H-16P	H41Y-16I	H41W-16P	H41W-16R	2.4	1.8
2.5	H41H-25P	H41Y-25I	H41W-25P	H41W-25R	3.8	2.8
4.0	H41H-40P	H41Y-40I	H41W-40P	H41W-40R	6.0	4.4
6.4	H41H-64P	H41Y-64I	H41W-64P	H41W-64R	9.6	7.1
10.0	H41H-100P	H41Y-100I	H41W-100P	H41W-100R	15.0	11.0
适用温度	-40-200℃	≤550℃	-40-200℃	-40-200℃	超出温度范围，请订货时注明
适用介质	水、蒸气、油品、硝酸等		硝酸等	醋酸等

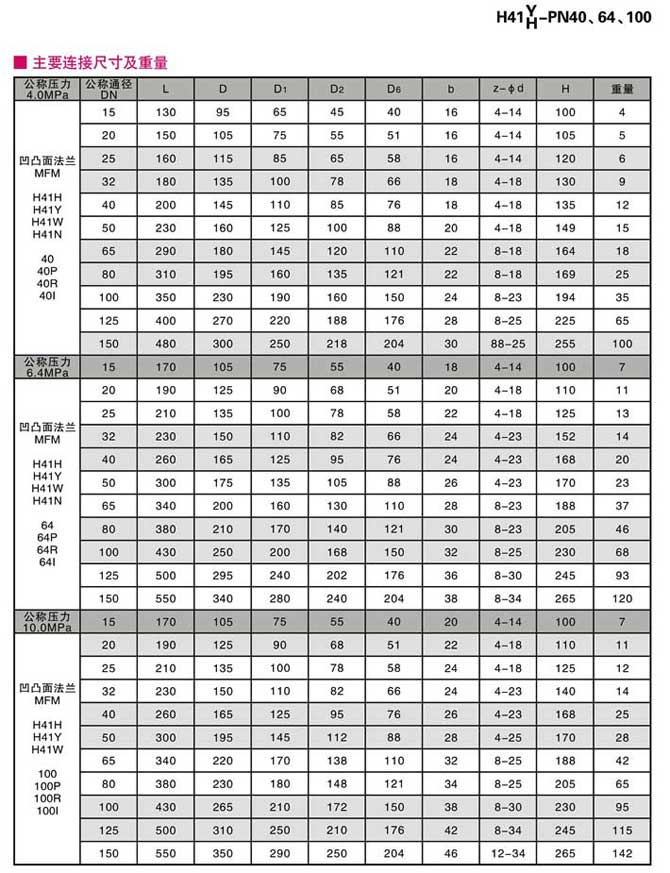

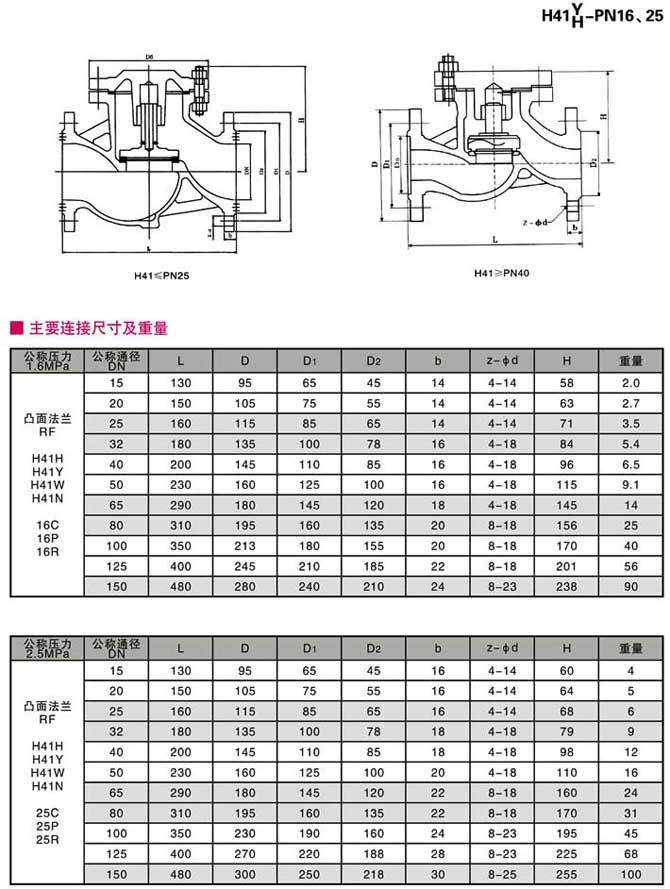

降式止回阀,不锈钢升降式止回阀尺寸结构图:
