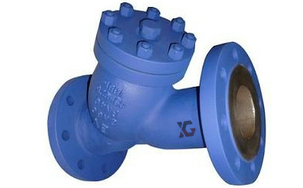

美标Y型过滤器

更新时间:2024/11/20

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,美标Y型过滤器售前、售中、售后专业服务。

  产品名称: 美标Y型过滤器   产品型号: GL41H
  驱动方式: 自动   连接形式: 法兰
  结构形式: Y型   密封结构: PTFE
  压力范围: 150LB-600LB   公称通径: DN15-300
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程


美标Y型过滤器,ANSI美标过滤器产品介绍:

是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着重量的意义,Y型系列过滤适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。

美标Y型过滤器,ANSI美标过滤器标准

1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。
 美标Y型过滤器,ANSI美标过滤器特点:通流快速,故压力损失小,抗污性强,排渣方便。

美标Y型过滤器 结构特点

可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。

美标Y型过滤器性能规范

磅级 150Lb 300Lb 600
试验压力 壳体试验 3.0MPa 6.5MPa 15MPa
适用温度 -29~425℃
适用介质 水、油、天然气
过滤范围 15目~300目 水15目~80目 油40目~120目 气80目~300目

美标Y型过滤器零部件材料

零件名称 材料
阀体 碳钢、不锈钢、黄铜
滤网盖 碳钢、不锈钢、黄铜
滤芯网 不锈钢
密封件材质 柔性石墨、聚四氟乙烯

美标Y型过滤器外形结构图

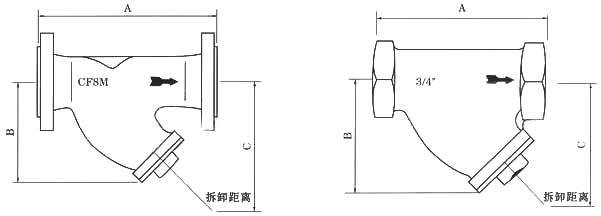

 美标Y型过滤器外形结构尺寸图

美标Y型过滤器主要外形尺寸

口径(in) ANSI法兰连接 螺纹连接 B C 滤网面积cm2
150LB 300LB 600LB
A A A A
1/2" 127 127 130 75 70 110 27
3/4" 145 150 150 80 80 130 43
1" 154 160 160 90 90 150 73
11/4" 180 180 200 110 130 235 135
11/2" 200 210 230 120 147 260 164
2" 230 240 250 140 180 320 251
21/2" 290 290 . 210 200 325 327
3" 310 310 . . 205 330 361
4" 315 351 . . 255 405 545
5" 410 401 . . 315 510 843
6" 473 478 . . 345 560 1117
8" 593 600 . . 440 710 1909

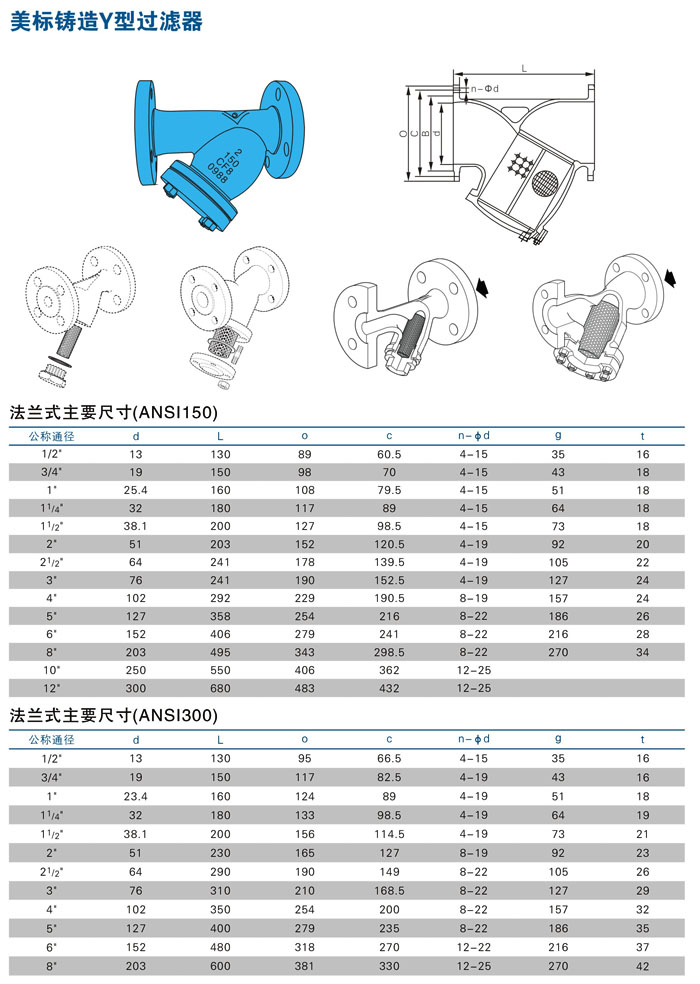

美标Y型过滤器,ANSI美标过滤器尺寸/结构图:

美标Y型过滤器,ANSI美标过滤器尺寸/结构图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
