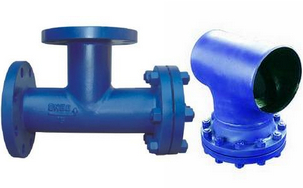

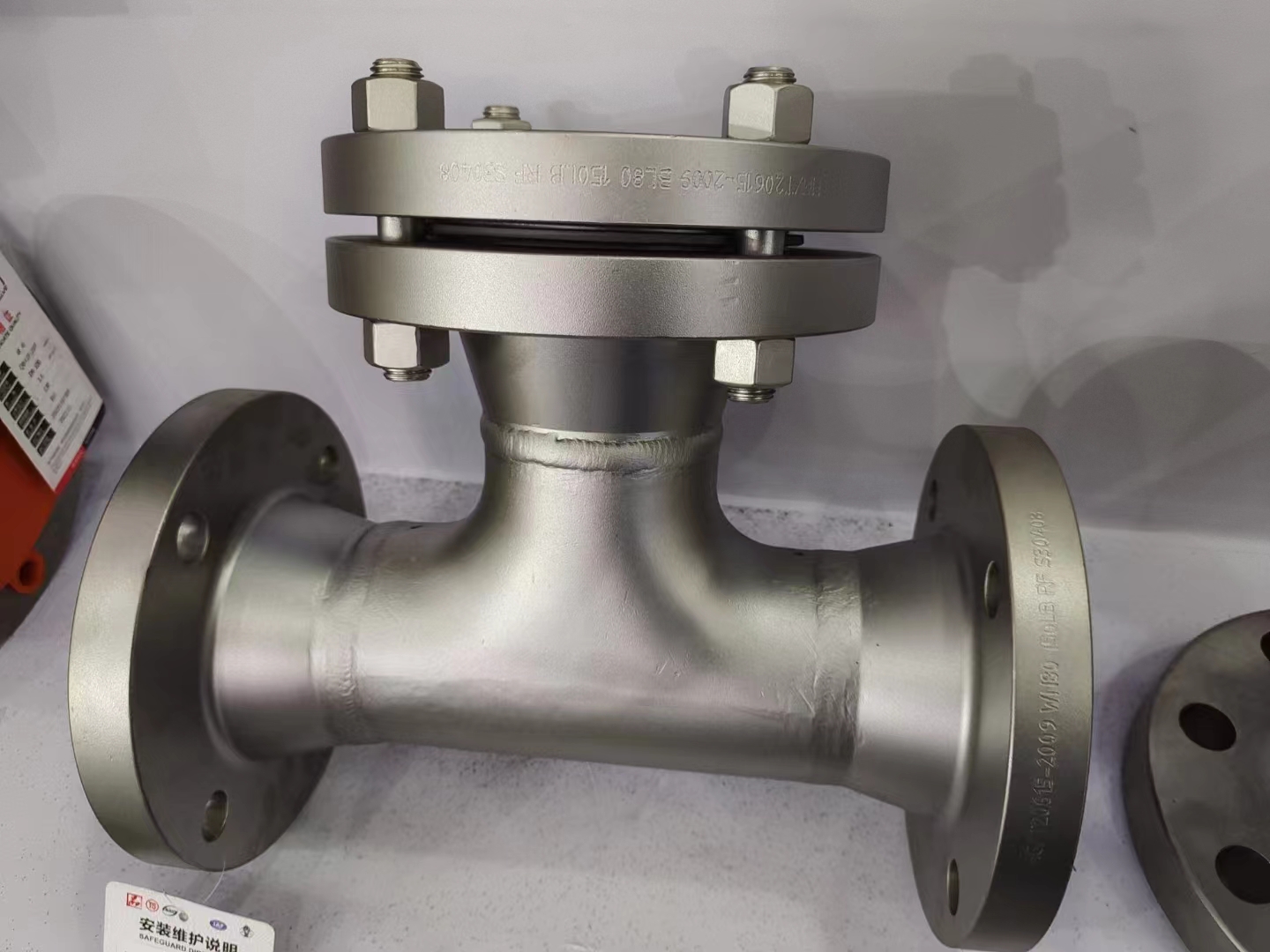

T型过滤器

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,T型过滤器售前、售中、售后专业服务。

  产品名称: T型过滤器   产品型号: ST14
  驱动方式: 自动   连接形式: 法兰,焊接
  结构形式: T型   密封结构: PTFE
  压力范围: 1.6MPa-5.0MPa   公称通径: DN50-500
  常用材质: 钢制,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程


T型过滤器,ST14T型管道过滤器介绍:

(水过滤器)属于管道粗过滤器系列,也可用于气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护方便。
      T型过滤器(水过滤器)工作温度:-196~400℃
能根据客户具体要求(压力、口径)定制。具有制作简单、安装清洗方便、等特点。
T型过滤器,ST14T型管道过滤器适用范围:
T型过滤器,ST14T型管道过滤器主要应用于石油、化工、食品、医药、铁路、水处理、钢铁、冶金等行业。过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便。

T型过滤器执行标准

设计标准 HG/T 21627-1991、GB/T 14382-1993、SH/T 3411-1999
法兰标准 GB/T 9112-2000、HG 20592-2009、HG 20592-1997、HG 20615-1997
结构长度标准 GB/T 12221或按客户要求
试验与检验标准 JB/T 9092或客户指定标准

 T型过滤器结构原理

直流式T型过滤器可水平或垂直安装,但应注意水流方向与外壳箭头方向应一致,垂直安装时要求水流方向是自上而下,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护方便。

直流式T型过滤器有直通式、正折流、反正流三种类型,正折流式直流式T型过滤器与反折流式直流式T型过滤器在外形、结构、尺寸、功能上基本相同,其.大区别在于滤筒的丝网安装有别,正折流式丝网安装在滤筒内,反折流式丝网则安装在滤筒外,正折流式过滤的时候一般是从里向外,反折流式过滤的时候一般是从外向里,该种直流式T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中用于保护管线系统上各种设备,如水泵、阀门等,免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏,本产品具有抗污性能强,排污方便,流通面积大,压力损失小,结构简单,体积小等特点。

T型过滤器零部件材料

序号 零件名称 材料名称
1 法  兰 WCB 304 304L 316 316L
2 阀  体 WCB 304 304L 316 316L
3 滤  网 304 304L 316 316L
4 紧固件 WCB/35# 304 304L 316 316L
5 密封件 柔性石墨、聚四氟乙烯
6 排放口 WCB 304 304L 316 316L
7 阀  盖 WCB 304 304L 316 316L

 T型过滤器,ST14T型管道过滤器尺寸结构图:
