拉杆伸缩过滤器

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,拉杆伸缩过滤器售前、售中、售后专业服务。

  产品名称: 拉杆伸缩过滤器   产品型号: YSTF
  驱动方式: 自动   连接形式: 法兰
  结构形式: Y型   密封结构: PTFE
  压力范围: 1.6MPa-2.5MPa   公称通径: DN50-500
  常用材质: 铸铁,铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

拉杆伸缩过滤器,Y型伸缩过滤器产品介绍

是Y型过滤器与伸缩接头的组合,要用于高层建筑、多层建筑或工厂内给排水配管,常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端,于清除杂物以保证阀类或设备之正常使用。Y型拉杆伸缩过滤器安装于进水管路中各配套阀门的前端,当管道中的介质进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。另加不锈钢伸缩拉杆,补偿管道尺寸,安装灵活。

拉杆伸缩过滤器 结构特点

1、采用不锈钢双层网结构,坚固耐用,
2、流阻小、排污方便、纳污多等特点,
3、使用维护方便。可根据用户需要设置过滤网的目数。

拉杆伸缩过滤器滤网目数

目数 孔径mm 粒度μm 目数 孔径mm 粒度μm 目数 孔径mm 粒度μm
4 4.75 4750 50 0.3 297 650 0.021 21
5 4 3900 60 0.25 250 800 0.019 19
6 3.35 3350 70 0.212
1000 0.015 15
7 2.8 2800 80 0.18 178 1100 0.013 13
8 2.36 2360 100 0.15 150 1300 0.011 11
10 2 2000 120 0.125 124 1600 0.01 10
12 1.7 1700 140 0.106 104 1800 0.008 8
14 1.4 1400 170 0.09 89 2000 0.0065 6.5
16 1.18 1180 200 0.074 74 2500
5.5
18 1 880 230 0.063 61 3000
5
20 0.85 840 270 0.053 53 3500
4.5
25 0.71 710 300 0.04 48 4000
3.4
30 0.6 590 325 0.045 44 5000
2.7
35 0.5 500 400 0.038 38 6000
2.5
40 0.425 420 460 0.03 30 7000
1.25
45 0.355 350 540 0.026 26


拉杆伸缩过滤器技术参数

壳体材质 铸铁、球墨铸铁 碳钢 不锈钢
公称通径 15~500mm
伸缩材质 铸铁、球墨铸铁、碳钢、不锈钢
滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度(℃) -30℃~150℃ -80℃~425℃ -80℃~450℃
公称压力(MPa) 1.6~10(150Lb~600Lb)
过滤精度(目/in) 10~300

1.阀体 2.滤芯网 3.密封件 4.滤网盖

拉杆伸缩过滤器,Y型拉杆伸缩过滤器尺寸结构图:

拉杆伸缩过滤器,Y型拉杆伸缩过滤器尺寸结构图

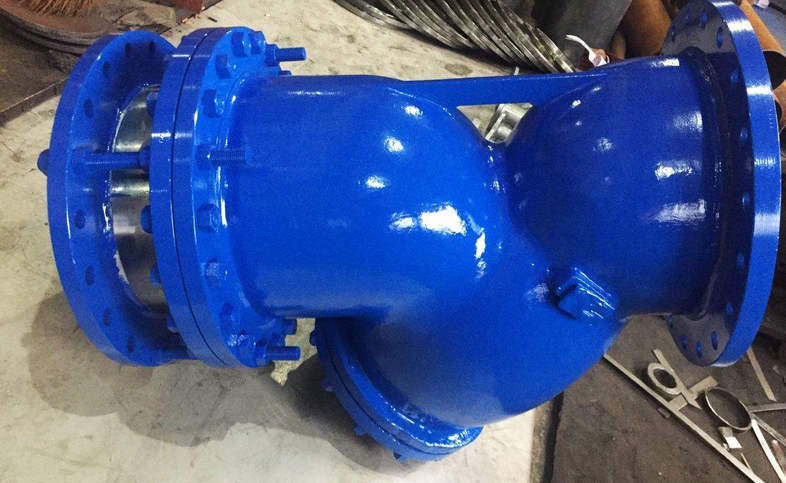

拉杆伸缩过滤器,Y型拉杆伸缩过滤器实物图片

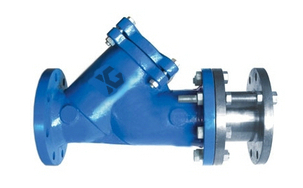

伸缩过滤器实物图片

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
