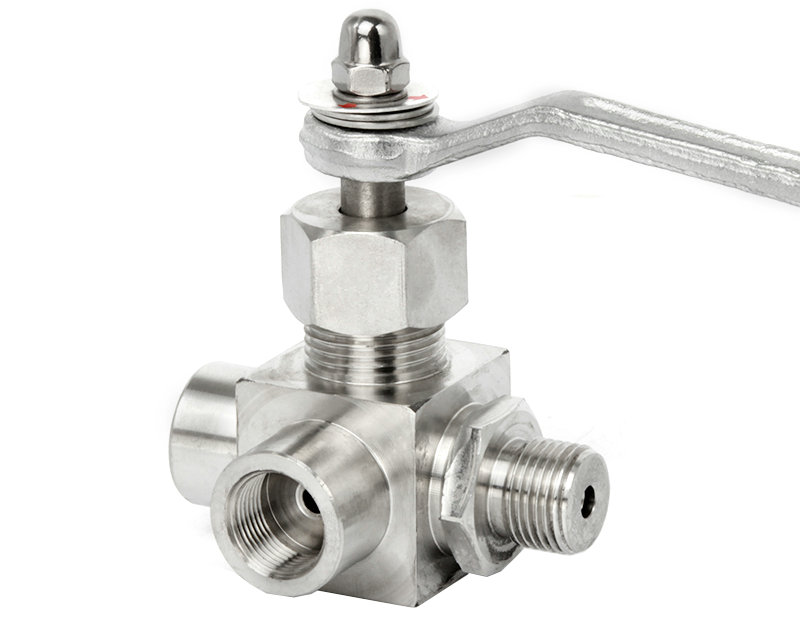

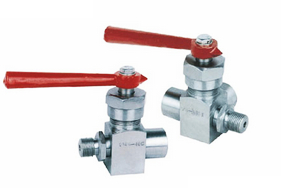

压力表旋塞阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,压力表旋塞阀售前、售中、售后专业服务。

  产品名称: 压力表旋塞阀   产品型号: X14H,X13H
  驱动方式: 手动   连接形式: 螺纹
  结构形式: 二通式,三通式   密封结构: 特殊石墨
  压力范围: 1.6MPa-4.01.6MPa   公称通径: M20×1.5
  常用材质: 铸钢,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

一、压力表旋塞阀,压力表三通旋塞阀概述:
安装在锅炉上的压力表,必须使用压力表三通旋塞阀才能使锅筒、蒸气及空间相连通以便进行冲洗存水弯管,校对、截换压力表等工作。

二、压力表旋塞阀,压力表三通旋塞阀结构及特点:
压力表旋塞阀克服了压力表三通旋塞阀存在的许多缺点,坤仪生产的压力表旋塞阀,阀体材料选用为钢件锻压而成,阀杆选用为不锈钢柱型阀杆,密封衬套选用特殊石墨材料,能够在使用过程中灵活变换开关方向,不会发生热涨咬紧,且密封性能可靠,配件更换、维修方便。
连接方式:1.表头按标准压力表配制M20×1.5
2.蒸气入口各有M20×1.5和ZG1/2”两种各有内螺纹。

三、压力表旋塞阀,压力表三通旋塞阀主要技术参数:
工作压力1.6—10.0MPa工作温度≤200℃

四、运行中发现有渗漏冒气现象,可拧紧阀底螺塞至不漏为止,如因密封圈使用时间过长磨损老化,可更换新衬套。



五、压力表旋塞阀产品性能规范:

产品名称

压力表旋塞阀

规格范围

M20×1.5

温度范围

-20℃≈200℃

压力范围

PN16-PN100

阀体材质

WCB/SS304/ SS316/ A105

阀杆材质

WCB/SS304/ SS316

阀盖材质

WCB/SS304/SS316/ A105

阀塞材质

WCB/SS304/SS316

连接方式

内螺纹,外螺纹

适用范围

水、油品、蒸汽、天然气及某些腐蚀性液体

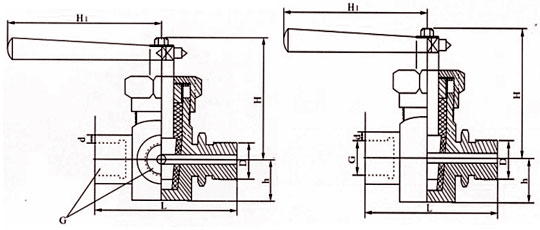

六、压力表三通旋塞阀外形连接尺寸:

型号

尺寸(mm)

D

L

G

d

h

H

H1

X14H-4.0C
X13H-4.0C

G1/2

91

20×1.5

6.5

25

85

123

X14H-4.0T
X13H-4.0T

X14H-4.0P
X13H-4.0P

相关产品:德标旋塞阀 更多相关产品:衬氟旋塞阀
