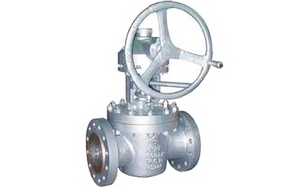

美标提升式硬密封旋塞阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,美标提升式硬密封旋塞阀售前、售中、售后专业服务。

  产品名称: 美标提升式硬密封旋塞阀   产品型号: X43Y,X61Y
  驱动方式: 手动   连接形式: 法兰,焊接
  结构形式: 提升式   密封结构: 金属硬密封
  压力范围: 150LB-2500LB   公称通径: DN15-350
  常用材质: 碳钢,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

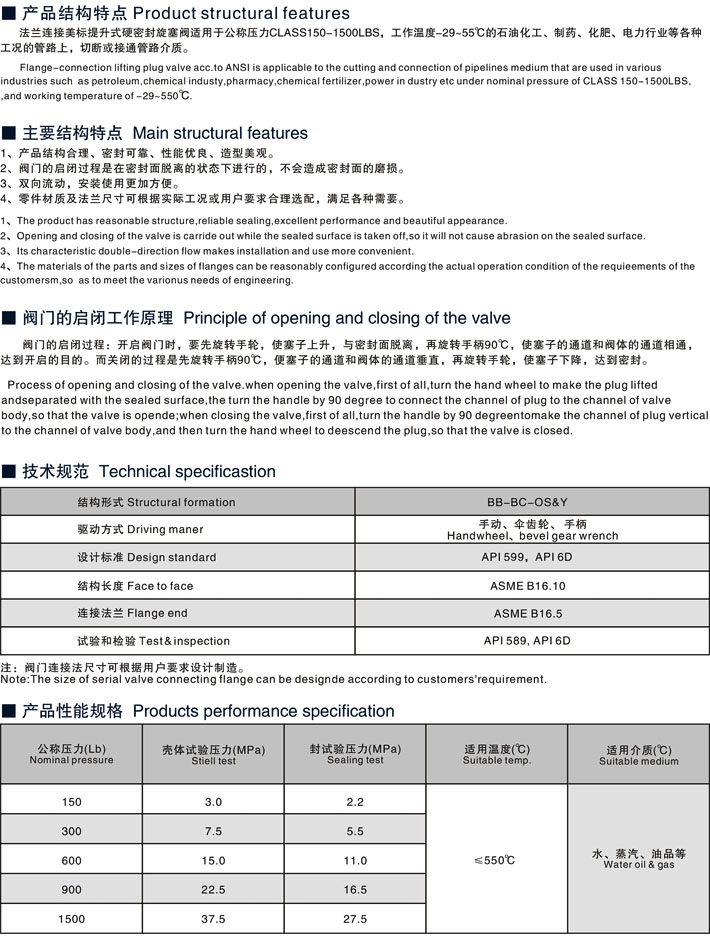

阀门的启闭工作原理
美标提升式硬密封旋塞阀,高压旋塞阀产品特点:
1、金属硬密封提升式旋塞阀启闭时先提升旋塞,使旋塞与阀座密封面相脱离,然后 90°旋转旋塞,使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离,故阀门的启闭非常轻松,而且密封面在开启或关闭过程中不易擦伤,阀门使用寿命长。
2、金属硬密封提升式旋塞阀无论处在开启状态或关闭状态,密封面均受到保护,不受介质冲刷,密封紧密可靠。
3、普通旋塞阀采用矩形流道,且流道面积缩减,有较大的流体阻力损失,而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道,流体阻力最小。
4、金属硬密封提升式旋塞阀结构紧凑,体积小,与闸阀相比,阀门的高度尺寸大大减小,与截止阀相比,流体阻力大大减小。
5、与普通旋塞阀相比,金属硬密封提升式旋塞阀适用的压力及温度范围更大。
6、金属硬密封提升式旋塞阀两侧阀座密封面均可密封,阀门的安装与使用不受介质流向的限制。
7、金属硬密封提升式旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压,通过加大密封比压,可使旋塞阀具有更好的密封性能。
8、阀座密封面凸起,便于密封面清洗,密封面上不易积存结晶介质或固体颗粒。

美标提升式硬密封旋塞阀,高压旋塞阀应用范围:
法兰美标硬密封提升式旋塞阀适用于公称压力Class150~Class2500,工作温度-29℃~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

标准规范:
设计制造标准:API599、API6D
结构长度标准:ASME B16.10
连接法兰标准:ASME B16.5
压力温度等级:ASME B16.34
试验检验标准:API598、API6D

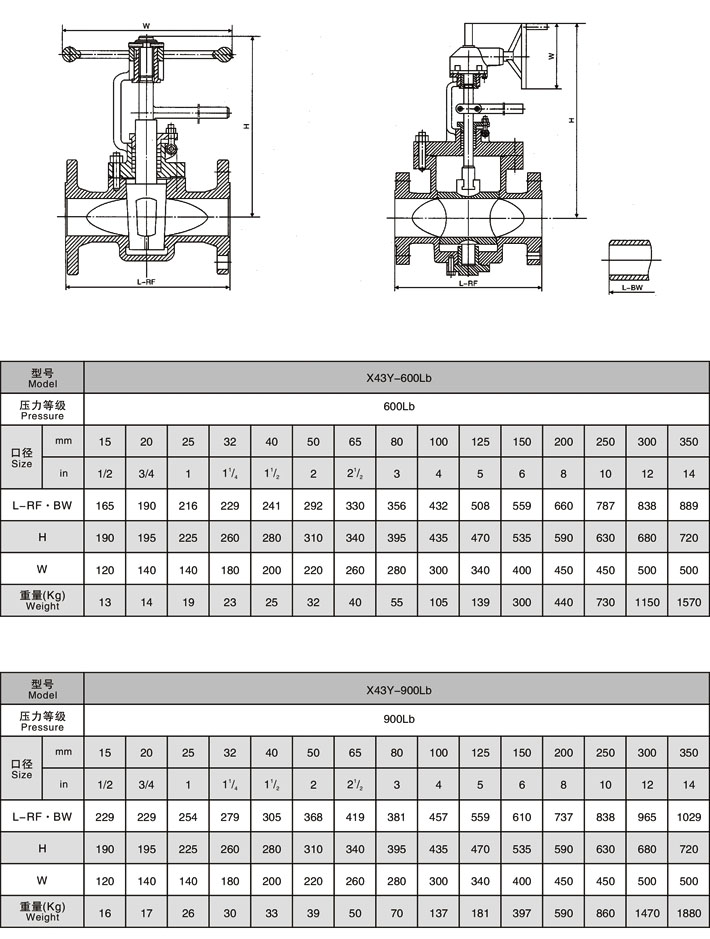

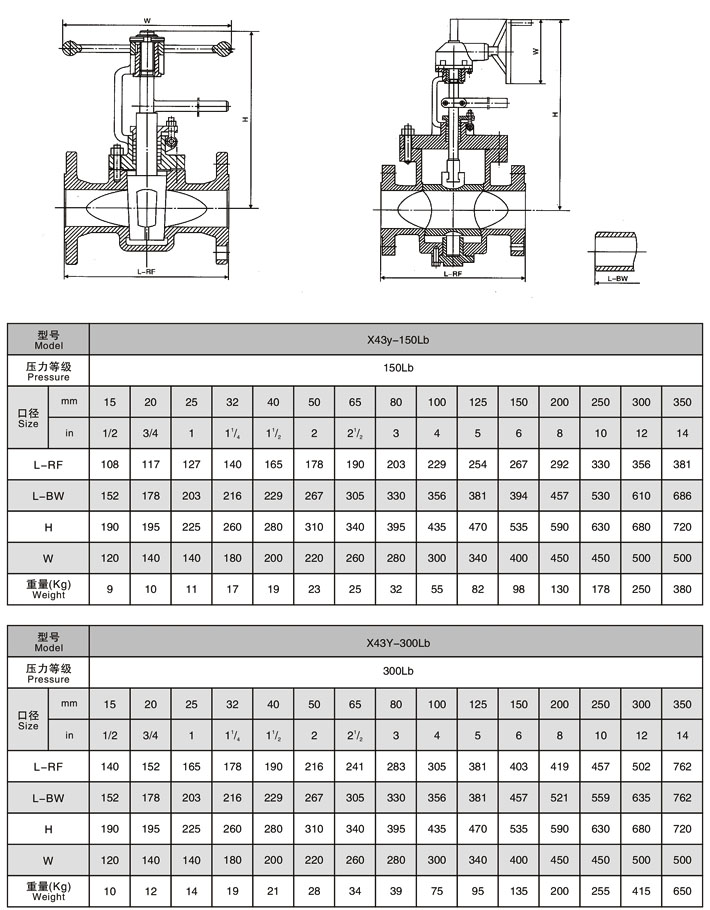

美标提升式硬密封旋塞阀,高压旋塞阀参数尺寸图:







高压旋塞阀:产品介绍

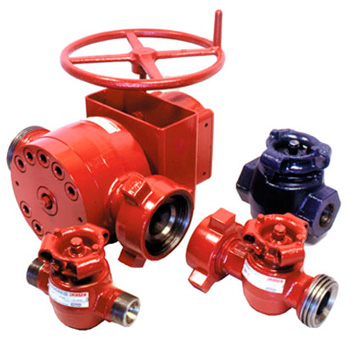

    高压旋塞阀是石油矿场在固井、压裂作业时连接高压管汇的一个不可缺少的重要部件,也适用于类似的高压液体控制。该产品结构紧凑,容易保养,扭矩小,开启迅速,操作省力,是目前固井、压裂管汇中最理想的阀门。

高压旋塞阀工作原理与结构特点:

  • 旋塞阀主要由阀体、手轮、柱塞等零件组成。
  • 旋塞阀进出口均采用 1502 由壬形式连接(也可以根据客户需求定做),阀体与衬瓦之间为圆柱配合,并通过衬瓦外圆镶入密封件密封。
  • 衬瓦与柱塞之间为圆柱金属配合密封,其特点是配合精度高,密封可靠。
    注: 10000psi 的高压下,也能较轻松的开启或关闭阀门。
  • 高压旋塞阀操作与使用:

        1. 使用前应将密封脂注满壳体与柱塞间的空隙。

        2. 使用前应将进行水压密封试验和水压强度试验,合格方可使用。

        3. 使用前应检查开关状态与标记是否一致,手轮旋转 90 度应实现开启或关闭。

    高压旋塞阀维护和保养:

  • 经常即使的保养维修,能延长阀的使用寿命。
  • 工作完毕后应将及时清洗,并注油、注脂。
  • 定期检查密封圈情况,发现损坏及时更换。
  • 当柱塞与衬瓦不能密封时,应及时拆卸检查,如发现密封面有缺陷时,可进行研磨修复。
  • 高压旋塞阀主要技术参数:

  • 公称通径: 2″ 、3″
  • 工作压力: 35MPa ~70MPa
  • 材料级别: DD 一般酸性工况
  • 额定温度: -40 ℃~ l21 ℃
  • 适用介质: 清水、泥浆、原油、固井水泥等
  • 连接形式: 由壬
  • 产品明细表:

    序号

    名称

    数量

    材质

    备注

    阀体

    4130



    挡圈

    1010



    “O” 型密封圈

    NBR



    衬瓦

    410



    柱塞

    4130



    密封垫片

    Rubber



    衬瓦

    410



    “O” 型密封圈

    NBR



    阀盖

    4130



    10

    “O” 型密封圈

    NBR



    11

    手轮

    WCB



    12

    锁紧螺母

    5140



    13

    注脂阀

    Assy.



    14

    定位销

    1045



    15

    紧帽

    1045



    16

    卡瓦

    5140



    17

    卡簧

    1566



    18

    密封圈

    Rubber



    19

    锁紧销

    410

  •  型  号       额定压力     通径     两端联接方式
    SF42-1"×2"    42MPa          1"       2"LP外螺纹
    SF70-1"×2"    70MPa          1"       2"LP外螺纹
    SF105-1"×2"   105MPa       1"        2"由壬头
    SF105A-1"×2"  105MPa      1"        2"LP外螺纹
    SF42-2"×2"    42MPa          2"       2"LP外螺纹
    SF70-2"×2"    70MPa         2"        2"LP外螺纹
    SF105-2"×2"   105MPa       2"       2"由壬头
    SF70-3"×3"    70MPa         3"        3"由壬头
    SF105-3"×3"   105MPa       3"        3"由壬头
       3"旋塞阀有蜗轮付手轮开启装置,无论在常温或低温环境中使用,开启自如,操作灵活;
       密封弧片与阀体间的压力密封通过方形密封圈实现;
       阀体密封的维护和保养不需要从管线上拆除,拆卸时不需要专用工具。维修时只需更换方形密封圈或密封弧片就可修复旋塞阀;
       精密加工后的旋塞,涂镀后防腐性能极佳。密封弧片在工作状态下,有弹性变形,能保证液流和旋塞间的可靠密封;
       密封弧片和旋塞金属对金属的接触面,通过高精度的加工, 使密封弧片与旋塞间的密封性能极佳:
       可视阀体位置:旋塞盖上的可视回转式限位器清楚地表明阀是完全打开或关闭。制动弹簧将阀限制在所需的位置上;
