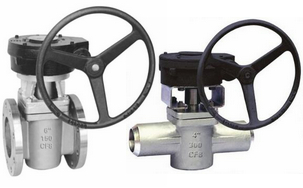

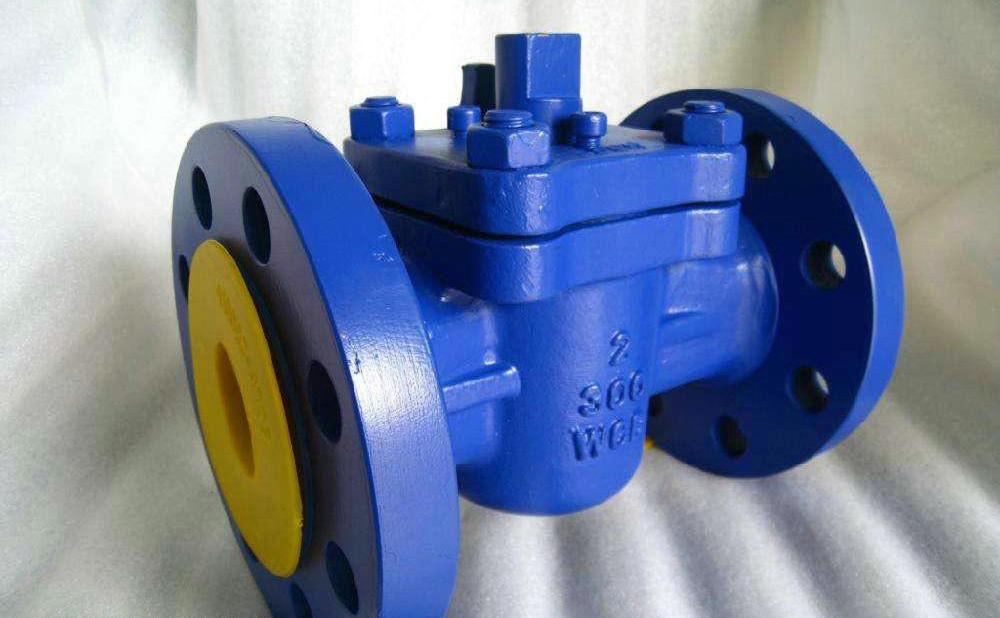

美标卡套式软密封旋塞阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,美标卡套式软密封旋塞阀售前、售中、售后专业服务。

  产品名称: 美标卡套式软密封旋塞阀   产品型号: X43F,X61F
  驱动方式: 手动   连接形式: 法兰,承插焊
  结构形式: 卡套   密封结构: PTFE
  压力范围: 150LB-900LB   公称通径: DN15-350
  常用材质: 碳钢,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

工作原理及应用范围:

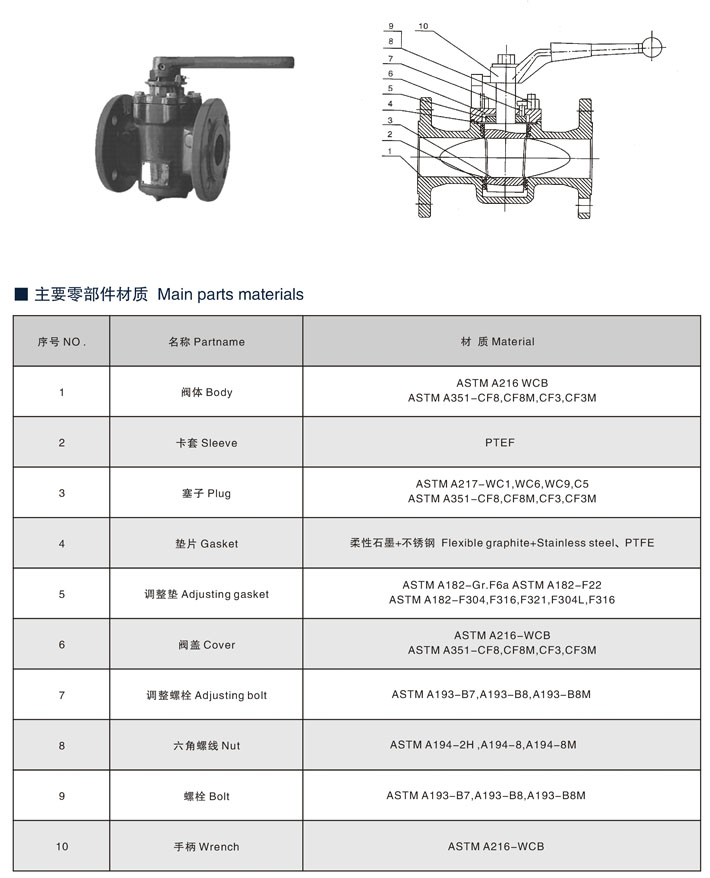

美标卡套式软密封旋塞阀,X43F,X61F美标承插焊卡套旋塞阀该旋塞阀由阀体、阀盖、卡套、塞子、及其他零部件组成,通过旋转带孔塞子,使塞子孔与阀体孔对齐或错开,用以控制管金属等管路。

应用范围:适用于公称压力级class150lb-900lb,工作温度-29-180℃的食品、石油、化工、制药、化肥、电力、贵金属等管路

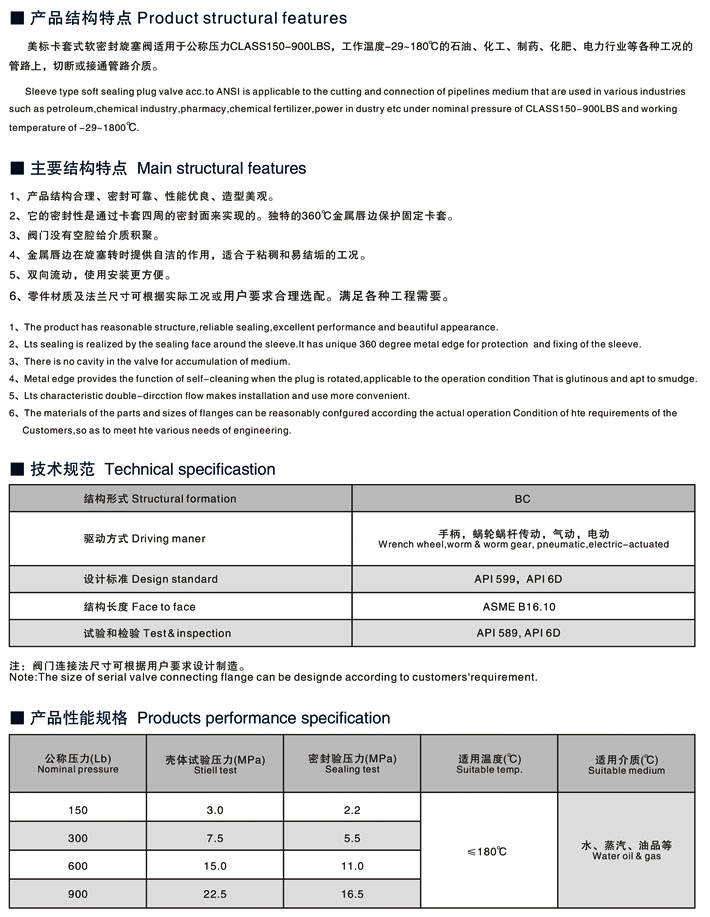

美标卡套式软密封旋塞阀,X43F,X61F美标承插焊卡套旋塞阀主要结构特点:

1.产品结构精巧、密封可靠、密封寿命长、性能优越、造型符合工艺美学。

2.通过软性卡套与金属塞子过盈配合保证密封、可调节性强。

3.阀门可全方位安装,不受安装方向的控制;阀门体积小,对安装空间没有特殊要求。

4.阀门可用于双向流,容易制造成多通形式,便于控制管道介质流向。

5.卡套与阀体之间有独特的360°金属唇边,能够有效保护和固定卡套,使之不会随着塞子转动,并能够卡套与阀体接触面密封更可靠稳定。

6.塞子转动时会刮搽密封面,提供自清洁功能,适合于粘稠和易结垢介质。

7.阀门没有内部空腔给介质积聚。

8.阀门易于制造成防火防静电结构.

技术规范:

           设计标准按照API599、API6D

           结构长度按照ANSI B16.10

           法兰连接按照ANSI B16.5

           检验试验按照API598、API6D

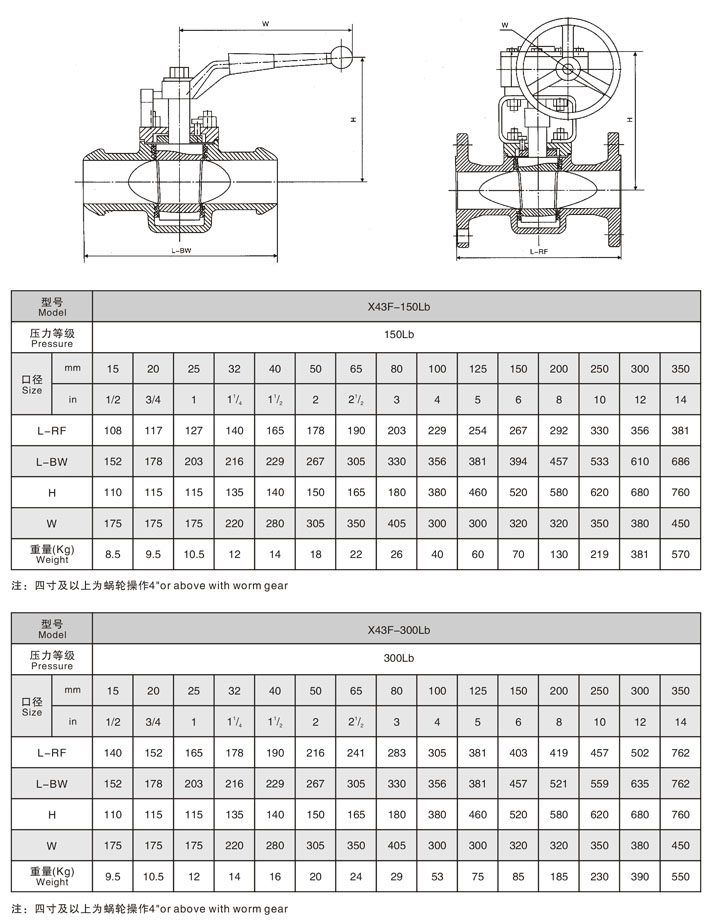

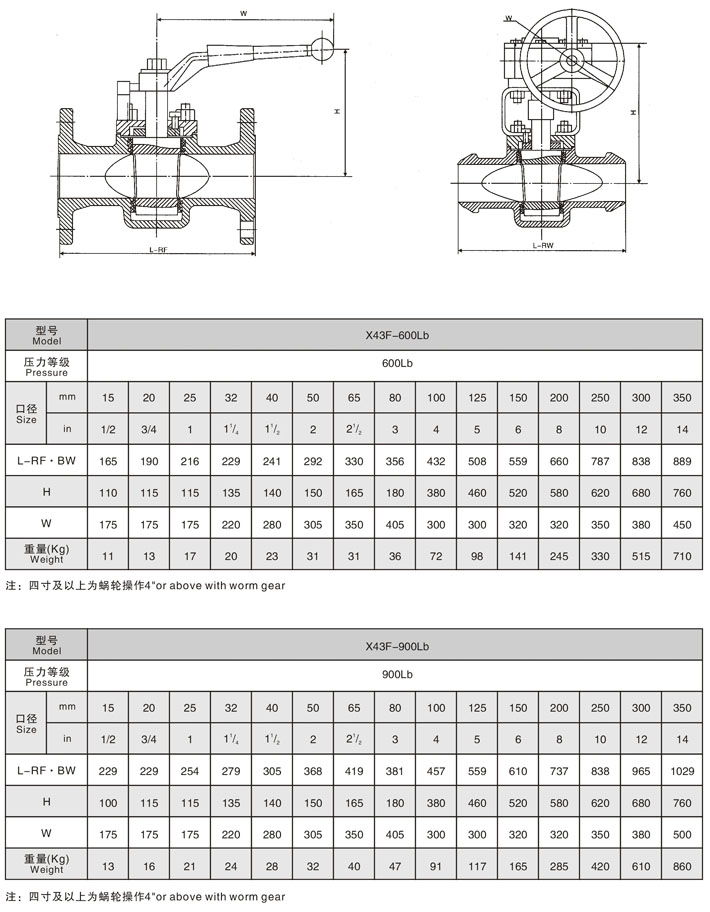

美标卡套式软密封旋塞阀,X43F,X61F美标承插焊卡套旋塞阀参数尺寸图:







相关产品:美标压力平衡式倒装油密封旋塞阀 更多相关产品:美标提升式硬密封旋塞阀
