带手动控制电磁阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,带手动控制电磁阀售前、售中、售后专业服务。

  产品名称: 带手动控制电磁阀   产品型号: ZCZG
  驱动方式: 电磁   连接形式: 螺纹,法兰
  结构形式: 活塞式   密封结构: 圆弧锥线与平面密封
  压力范围: 1.6MPa-100MPa   公称通径: DN1-DN500
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

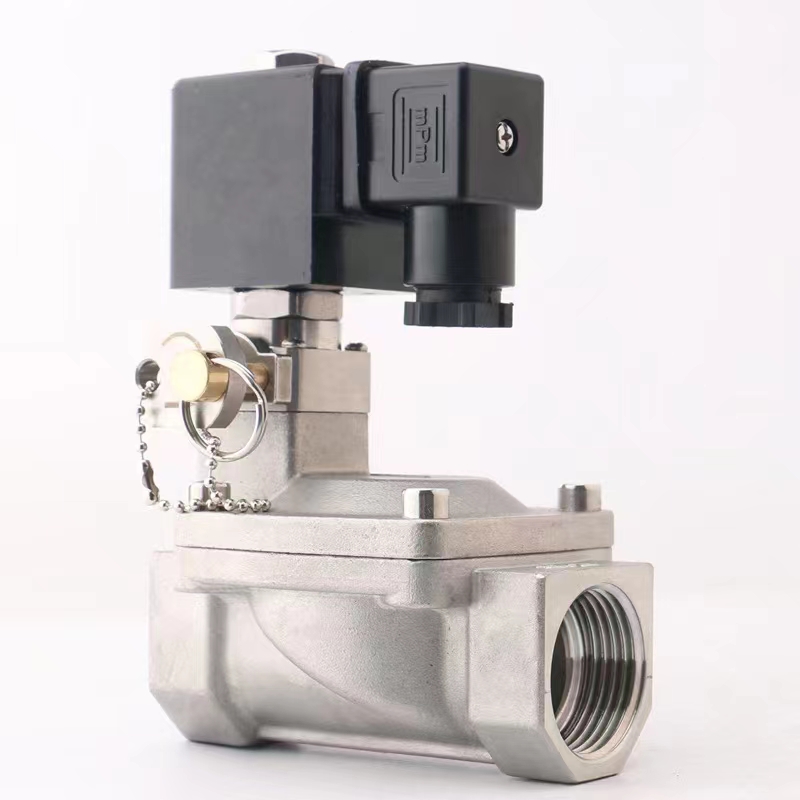

带手动控制电磁阀高清图

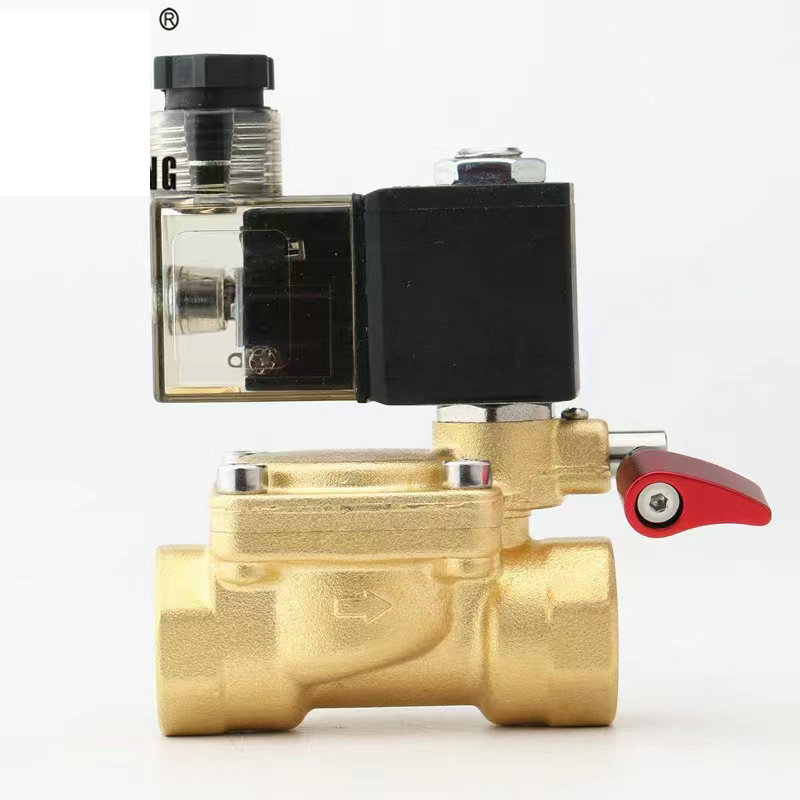

带手动电磁阀高清实物图

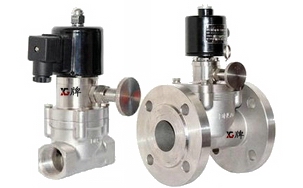

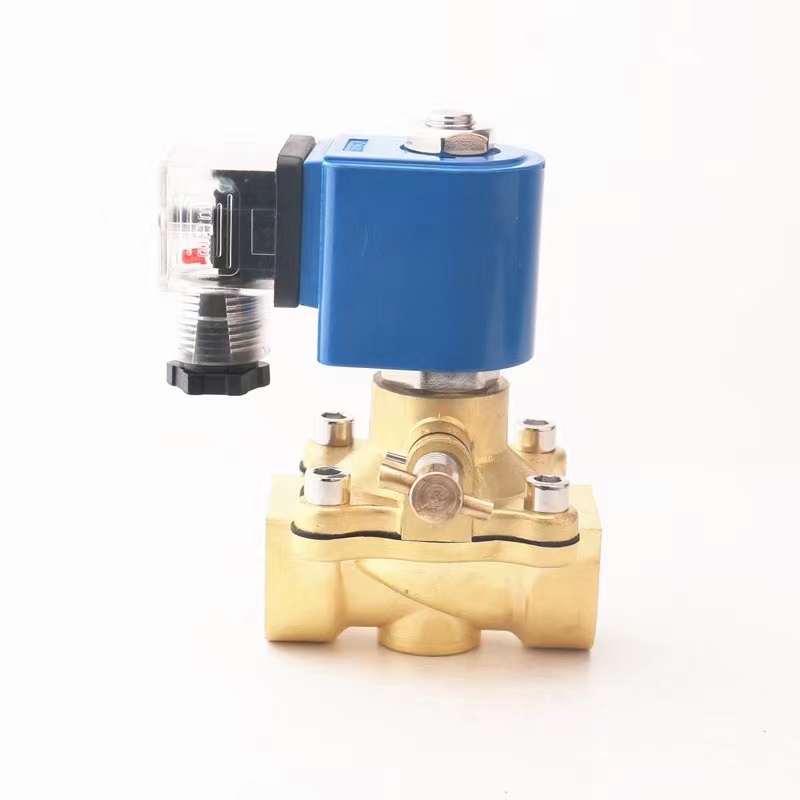

带手动控制电磁阀高清实物图带手动控制电磁阀工作原理:

手动控制:1、当手柄箭头与阀体流向箭头平行时,电磁阀设定为电脑自动控制。 2、当手柄箭头顺时针旋转90度时,电磁阀打开,此时电磁阀已转为手动控制。按不锈钢限位槽为准,逆时针旋转90度时,电磁阀闭。

自动控制:1、当电磁阀线圈通电时,动铁芯吸合,先导孔处于开启状态,使活塞上腔降压,主活塞因介质压差开启,介质流通。2、当电磁阀线圈断电时,动铁芯依靠弹簧复位,先导孔关闭,使活塞上腔生涯,主活塞因介质压差关闭,介质切断。
性能特点:通用性广、灵敏性高、严密性强、寿命性长

应用范围:石油、化工、燃气、给水排水、消防设备、楼宇自控、电力设备等

产品规格:

DN1到DN500可选

阀体材质:

铸钢、不锈钢等

适用介质:

水、二氧化碳、气体、油等腐蚀流体等

温度范围:

-29~+200+550

介质粘度:

小于50C St(大于时需定制)

防护性能:

防水、防爆(Exd IICT5)、防腐

接线方式:

接线座式;引线式;插头式

控制方式:

常开、常闭

电源电压:

AC(380、240、220、24)V、DC(110、24)V

连接方式:

内螺纹、法兰

泄 漏 量:

带手动控制电磁阀规格参数及安装尺寸

公称

通径

 螺纹连接

法兰连接

G螺纹

L

H(普通)

H(防爆)

L

H(普通)

H(防爆)

ΦD

ΦK

NΦD














DN15

15

G1/2

72

165

175

98

195

205

94

65

4Φ14

DN20

20

G3/4

85

175

215

110

205

230

103

75

4Φ14

DN25

25

G1

97

190

215

118

230

245

115

85

4Φ14

DN32

32

G11/4

117

200

225

145

250

265

135

100

4Φ18

DN40

40

G11/2

128

220

235

155

260

280

145

110

4Φ18

DN50

50

G2

149

235

250

173

280

295

160

125

4Φ18

DN65

65






   216       330        350

145

180

 4Φ18

DN80

80









228

350

375

195

160

8Φ18

DN100

100









278

385

410

215

180

8Φ18

DN125

125









400

480

500

245

210

8Φ18

DN150

150









485

590

620

280

240

8Φ18

DN200

200









600

650

675

335

295

12Φ23

DN250

250









650

660

685

405

350

12Φ25

DN300

300









750

720

735

460

400

12Φ25

带手动控制电磁阀安装与维护:

 1、现场安装必须按照国家防爆危险场所“电气安全规程”中有关规定进行。

 2、电磁阀内外接地,必须牢固可靠。

 3、电磁阀引出电缆导线为三根,其中一根为接地线,另二根为工作导线。

 4、电磁阀安装前应将管路内部清洗干净。

 5、电磁阀有杂质时,进口端前必须安装密度0.5mm的过滤器。

 6、安装电磁阀时注意阀体上箭头要求与介质流向一致。

 7、电磁阀应垂直安装,线圈在上。

 8、电磁阀维修时应断电后开盖,非电器人员不得拆卸电磁阀电气部件
