膜片式电磁阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,膜片式电磁阀售前、售中、售后专业服务。

  产品名称: 膜片式电磁阀   产品型号: ZCS
  驱动方式: 电磁   连接形式: 螺纹,法兰
  结构形式: 膜片式   密封结构: NBR,PTFE
  压力范围: 1.6MPa   公称通径: DN6-350
  常用材质: 铸铁,铸钢,不锈钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

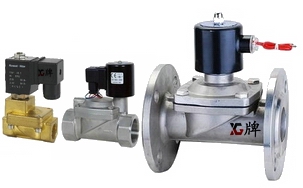

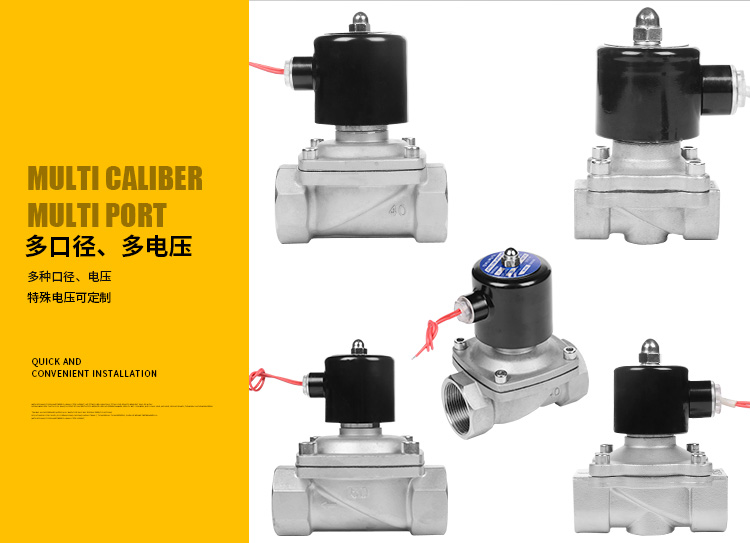

膜片式电磁阀高清实物图

膜片式电磁阀原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

膜片式电磁阀里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油刚的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

微型电磁阀适用介质:水、气、热水、油
介质温度: 0℃~120℃

电压:AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V

线圈保护系数:铁壳线圈IP54

控制方式:常开、常闭

泄 漏 量: 零

膜片式电磁阀产品规格

型号

2W025-

06

2W025-

08

2W040-

10

2W160-

10

2W160-

15

2W200-

20

2W250-

25

2W350-

35

2W400-

40

2W500-

50

符号



使用流体

空气、水、油、瓦斯

动作方式

直动式

型式

膜片式

流量孔径mm

2.5

4

16

20

25

35

40

50

CV

0.23

0.6

4.8

7.6

12

24

29

48

接管口径

1/8"

1/4"

3/8"

3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

使用流体粘滞度

20 CTS以下

使用压力kg/cm2

水:0-10 空气:0-10 油:0-5

工作温度

-5 - 80

使用电压范围

±10%

阀体材质

黄铜、不锈钢

油封材质

NBRVITON

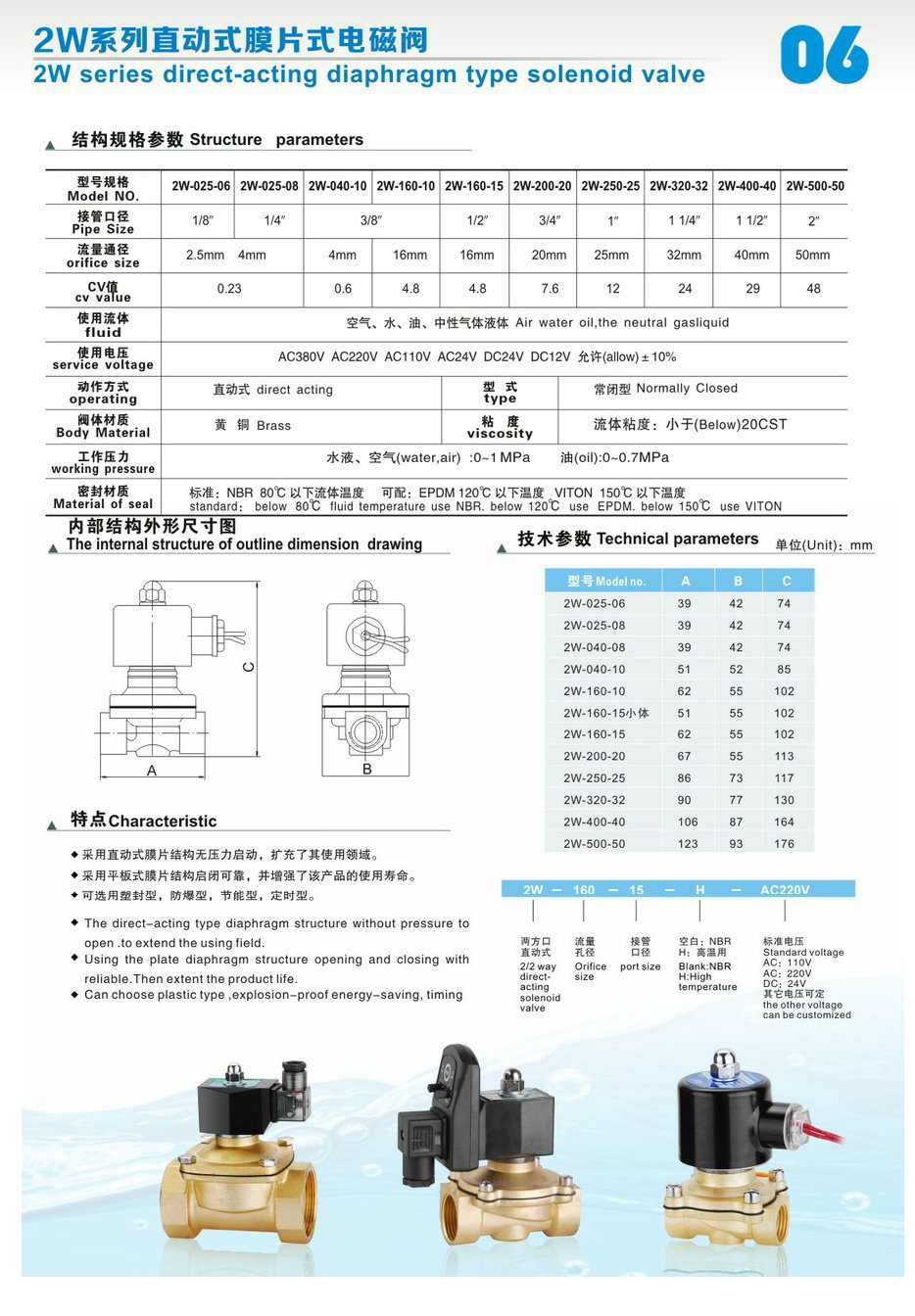

 膜片式电磁阀参数尺寸图

购买电磁阀需要提供以下参数:
材质:
温度:
电压:
接口尺寸:
流体介质:
连接方式:可选(法兰式或螺纹/等)
工作状态可选:(常开或常闭)
防护性能可选:防水/防爆Exd IICT4(Exd IICT5)
