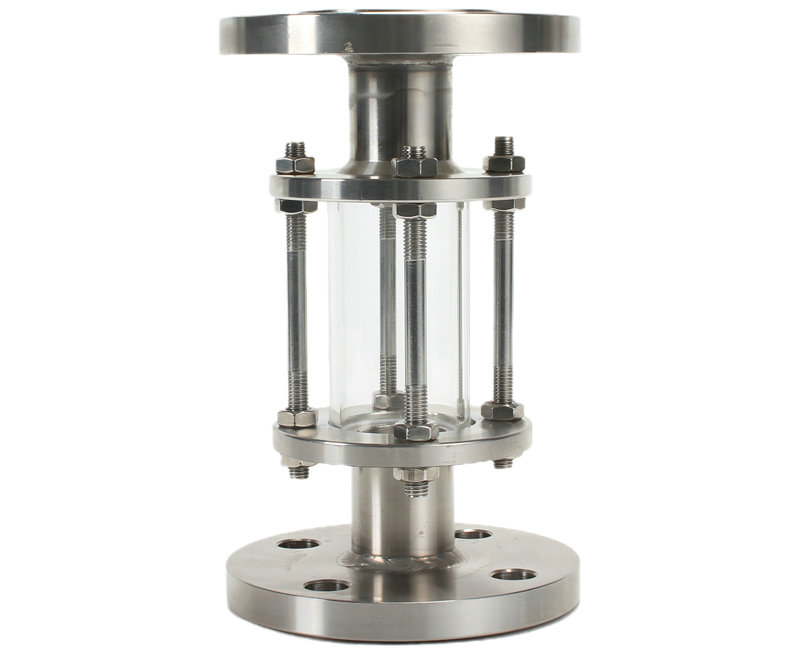

玻璃管视镜

更新时间:2021/2/26

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,玻璃管视镜售前、售中、售后专业服务。

  产品名称: 玻璃管视镜   产品型号: HGS07-1
  驱动方式: 自动   连接形式: 法兰,螺纹,快装,焊接
  结构形式: 直通式   密封结构: PTFE/NBR
  压力范围: 0.2MPa   公称通径: DN15-150
  常用材质: 碳钢,304,316,316L   铭牌: 雄工品牌

产品说明   相关产品   订货流程

玻璃管视镜,视盅是:用于排液或糟前的固流,冷却水等液体管路上以观察液体流动情况。在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事件发生的作用。 玻璃管视镜主要

玻璃管视镜,视盅技术参数:
该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。本类阀门在管道中一般应当水平安装。

玻璃管视镜,视盅技术参数:
体材质:碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质:钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质:NBR、PTFE。
工作压力0.2MPa    高温高压选用其他款产品
玻璃管视镜,视盅工作温度:
钠钙玻璃的最高允许温度为150℃,温度的急剧变化范围为120℃至20℃
硼硅玻璃的最高允许温度为280℃,温度的急剧变化范围为230℃至20℃
石英玻璃的最高允许温度为800℃,温度的急剧变化范围为550℃至20℃

主要材料表

                壳体材质 WCB、CF8、CF8M、钢内衬四氟
视窗材料 钢化硼硅玻璃
工作温度(℃) 0~120
公称压力(MPa) <1.6
密封件材质 聚四氟乙烯
连接形式 法兰
允许急变温度(℃) <60℃

主要外型及连接尺寸:

口径 DN L D C g n-фd
1/2" DN 15 15 250 95 65 46 4-ф14
3/4" DN 20 20 250 105 75 55 4-ф14
1" DN 25 25 250 115 85 65 4-ф14
1-1/4" DN 32 32 250 135 100 78 4-ф18
1-1/2" DN 40 40 250 145 110 85 4-ф18
2" DN 50 50 250 160 125 100 4-ф18
2-1/2" DN 65 65 250 180 145 120 4-ф18
3" DN80 80 250 195 160 135 4-ф18
4" DN100 100 250 215 180 155 8-ф18
5" DN125 125 250 245 210 185 8-ф18
6" DN150 150 250 280 240 210 8-ф23

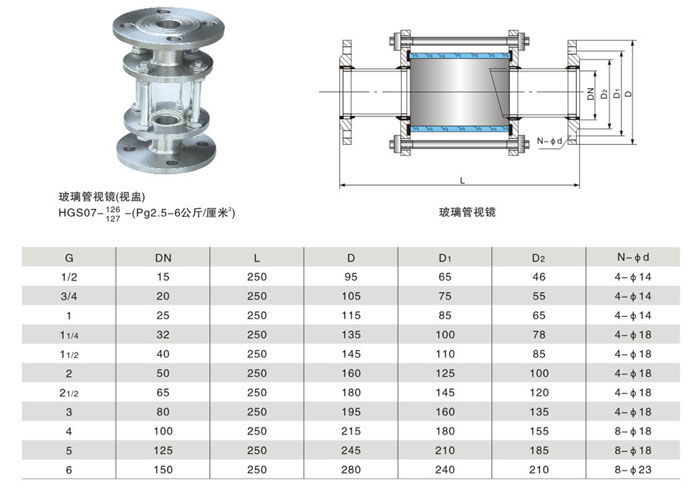

玻璃管视镜,视盅尺寸结构图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

相关产品:直通视镜 更多相关产品:手动平衡阀
